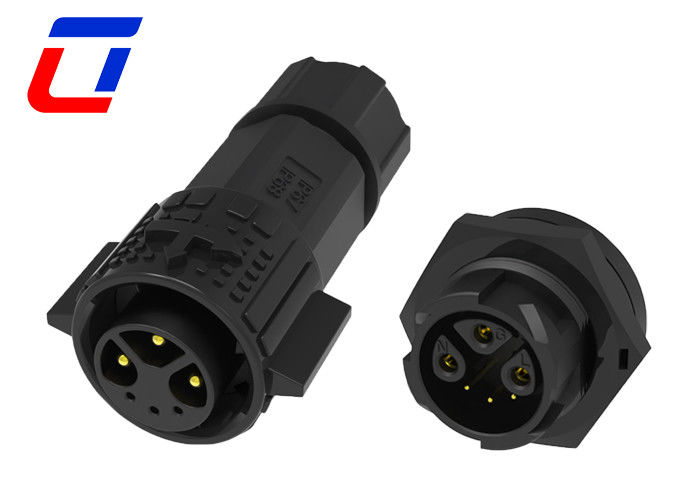

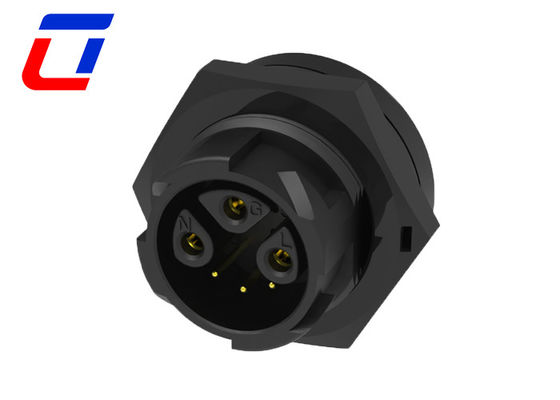

Conector 3+3 pin de sinal e energia à prova d'água 6Pin Conectores automóveis à prova d'água
Descrição rápida
Este modelo de conectores é especializado para várias aplicações combinadas de sinal de potência, design de operação fácil no sistema de bloqueio de empurrão, só precisa de um segundo para inserir, então ele irá bloquear automaticamente.
Power & Singal juntos em um conjunto de design está ficando cada vez mais popular para muitos dispositivos, que resolvem a energia e sinal conector separado usando perfeitamente,especialmente para aplicações de espaço limitado.
A montagem de cabos disponível para conectores de múltiplos pinos é suportada no Ulinkcon, basta compartilhar o pedido de cabo em detalhes, serviço personalizado disponível.
Principais características
- Nome do item:Conector de cabo à prova d'água M19
- Especificações:Acoplagem masculina-feminina recta, acoplagem masculina-feminina com cotovelo, fio montado na frente, fio montado na traseira, moldagem por injecção integrada
- Forma de acoplagem:Auto-bloqueio
- Número de pinos:2 a 22 pinos
- Ligação:Tipo de montagem e tipo de injecção disponíveis
- Soquete:Instalação dianteira, instalação traseira, instalação de PCB
- Grau impermeável:IP67/ IP68
- Tipo de conector:Parafusos de bloqueio de montagem; Soldadura de montagem; Moldagem por injecção com cabo
- Medidor de fio:1.0-6.0 mm2 (18AWG-10AWG)
- Faixa de fiação montada: 6.0mm~16mm; Moldar 6.0mm~16.5mm
- Durabilidade:3000 vezes
- Temperatura aplicável:-40°C a 105°C
| Parâmetros elétricos |
| Number de poloneses |
3+3Pin |
| Classificação atual |
15A no máximo. |
| Nomenclatura de tensão |
300VAC no máximo |
| Durabilidade Tensão |
1500VAC @ 60 s. |
| Parâmetros técnicos |
| Resistência ao contacto |
10 mΩ no máximo |
| Estrutura de isolamento |
500 MΩ a 500 VDC |
| Temperatura de funcionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material de mofo |
PA66 |
| Material de contacto/terminal |
Brasão revestido de ouro |
| Material do selo |
De fibras sintéticas |
| Parâmetros de operação |
| Nomenclatura de tensão |
600VAC no máximo |
| Classificação atual |
15A no máximo |
| Dimensão do fio min. |
3.0 mm ~ 6.0 mm |
| Tamanho máximo do fio |
8.0 mm ~ 10.0 mm |
| Área de secção transversal máxima do cabo |
0.5 mm2 ~ 2,5 mm2 |
Esboço do projeto
Perguntas frequentes
1P: É uma fábrica ou uma empresa comercial?
R: Somos uma fábrica localizada no Parque Industrial Ulinkcon, distrito de Bao'an, Shenzhen, China.
2Q: Como é que compram os seus produtos?
R: Você precisa fazer o seguinte:
* Confirme a classificação atual e o número de contatos
* Confirme o estilo de montagem
* Confirme a medição do cabo
* Confirme comprimento e material do cabo.
3P: Como posso obter amostras?
R: É minha honra oferecer-lhe amostras, e o frete deve ser pago por si mesmo. Você pode me dizer o seu número de correio e o seu endereço de detalhe, então eu posso enviar-lhe uma amostra de uma vez.
4P:Quando envias o meu pedido?
R: Normalmente 2-3 dias após receber o seu pagamento, mas pode ser negociado com base na quantidade de pedido e no cronograma de produção.
5P:Posso ter um rótulo personalizado?
R: Sim, é claro, você pode fazer sua própria marca privada e embalagem, se você precisa projetar a embalagem, também temos designer profissional para servi-lo.
