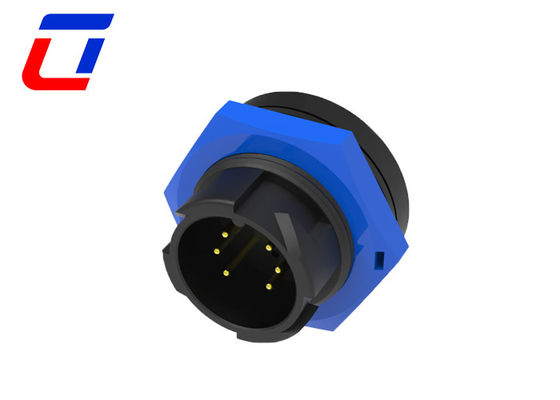

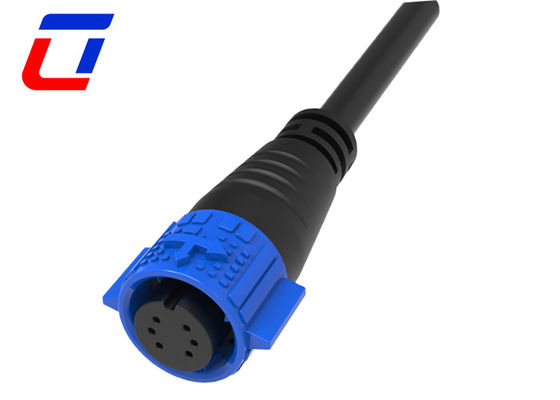

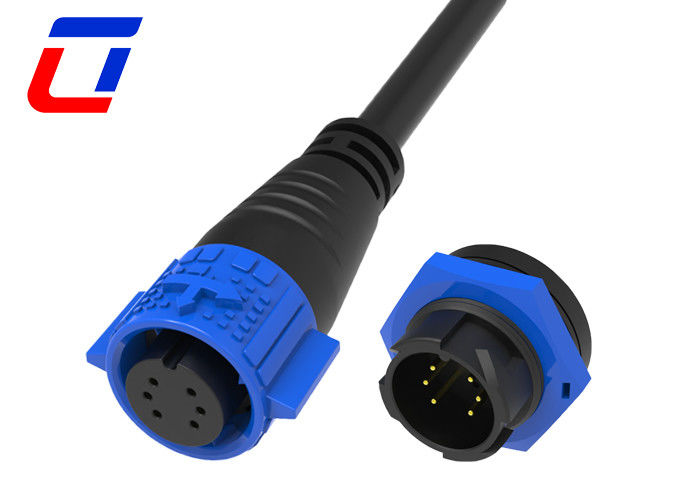

Conector de cabo à prova d'água de 6 núcleos Quick Lock M19 Ip67 Panel Mount Connector
Detalhes rápidos do 6PinConector à prova d'água
Este conector modelo M19 é especializado para várias aplicações combinadas de sinal de potência, design de operação fácil no sistema de bloqueio de empurrão, só precisa de um segundo para inserir, então ele irá bloquear automaticamente.
Power & Singal juntos em um conjunto de design está ficando cada vez mais popular para muitos dispositivos, que resolvem a energia e sinal conector separado usando perfeitamente,especialmente para aplicações de espaço limitado.
A montagem de cabos disponível para conectores de múltiplos pinos é suportada no Ulinkcon, basta compartilhar o pedido de cabo em detalhes, serviço personalizado disponível.
| Características do tipo de produto |
| CSistema onnector |
Cable-to-Cable |
| Selado |
- Sim, sim. |
| Conector e contato termina para |
Fios e cabos |
| Tipo de conector circular |
Eletricidade |
| Tipo de concha |
Concha de plástico |
| Tipo de produto |
Kit de conectores |
Principais características
- Sistema de bloqueio por empurrão e liberação rápida
- Opções multi-core: 2Pin, 3Pin, 4Pin, 5Pin para energia
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin para sinal de potência combinado
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin para sinal disponível
- Versão de montagem em campo:opções de fio para fio e fio para placa
- Corrente nominal 20A para trabalho prolongado
- Serviço de montagem de cabos suportado, bem-vindo a ser personalizado
- OEM/ODM são bem-vindos
| Características elétricas |
| Número de poloneses |
6 |
| Classificação atual |
5A no máximo. |
| Nomenclatura de tensão |
300VAC no máximo |
| Durabilidade Tensão |
2500VAC @ 60 s. |
| Características do corpo |
| Material da concha |
PA66 |
| Material de isolamento do conector circular |
Termoplásticos com baixo risco de incêndio |
| Hermeticamente selado |
- Sim, sim. |
| Estilo de entrada |
Lado |
| Tipo de protecção ambiental |
Elastômeros selados, hermeticamente selados |
| Material do anel O |
Elastômeros selados, hermeticamente selados |
| Protecção do ambiente |
- Sim, sim. |
| Condições de utilização |
| Intervalo de temperatura de funcionamento (°C) |
-40 ~ 105°C |
| Nível de vedação de água IP |
IP67 |
| Nível de vedação de poeira IP |
6 |
| Função/Aplicação |
| Classificação de durabilidade (ciclos) |
500 |
| Normas do sector |
| Classificação UL de inflamabilidade |
UL 94V-0 |
Indústrias de aplicação
- Aplicação das comunicações
- Máquinas de codificação de produtos
- Código do produto do inventário
- Sistemas de jato de tinta
- Sistema Solar
- Equipamento de jato de tinta industrial
- Equipamento de energia elétrica
- Equipamento forense e patológico de laboratório
- Equipamento de comunicações
- Máquinas e aparelhos pesados
Dimensão da produção
Mais detalhes técnicos
Perguntas frequentes
P1:Qual é a tensão nominal?
A1:Tensão nominal também conhecida como tensão de funcionamento, que depende principalmente do material de isolamento do conector utilizado, do espaçamento entre o tamanho do contacto.Alguns dos componentes ou dispositivos em tensão inferior à sua tensão nominal podem não ser completados para as suas funções..
Q2: Qual é a corrente classificada?
A2: Corrente nominal, também conhecida como corrente operacional. Com a tensão nominal, como no caso abaixo da corrente nominal, a tomada de ar em geral pode funcionar corretamente.através do projeto térmico do conector para satisfazer os requisitos da corrente nominal, porque em contato com uma corrente de fluxo fora de data, devido à resistência do condutor e resistência de contato, o contato será calor.o tapão irá danificar o isolamento e a formação de exposição do ar na superfície do revestimento para amolecer, resultando em falha.
Q3:Como escolher o conector adequado?
A3:Tem de fazer o seguinte:
* Confirme a classificação atual e o número de contatos
* Confirmar o estilo de montagem precisa de pré-cabelar ou não.
* Confirme a medição do cabo
* Confirme comprimento e material do cabo.
