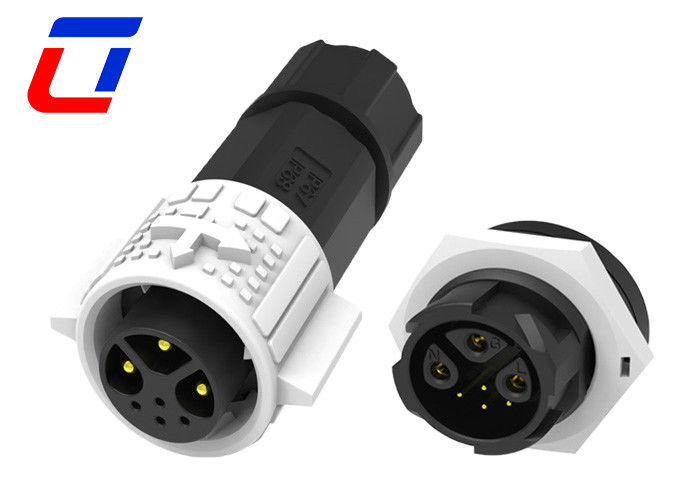

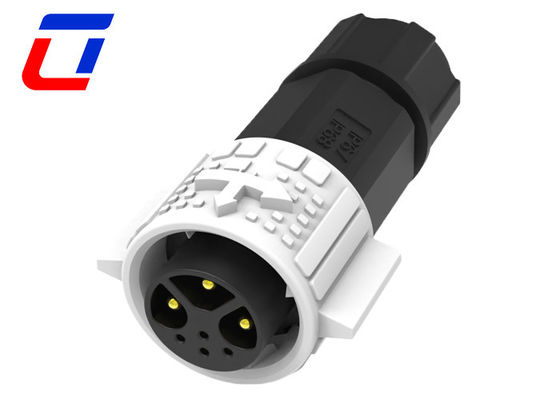

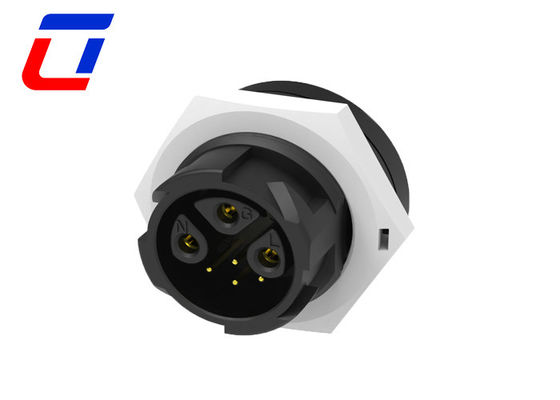

15A sinal de alimentação 3+4 Pin resistente à água macho 7 Pin Plug Conector de montagem de painel feminino
Principais características
- Nome do item:Conector de cabo à prova d'água M19
- Especificações:Acoplagem masculina-feminina recta, acoplagem masculina-feminina com cotovelo, fio montado na frente, fio montado na traseira, moldagem por injecção integrada
- Forma de acoplagem:Auto-bloqueio
- Número de pinos:2 a 24 pinos
- Ligação:Tipo de montagem e tipo de injecção disponíveis
- Soquete:Instalação dianteira, instalação traseira, instalação de PCB
- Grau impermeável:IP67/ IP68
- Tipo de conector:Parafusos de bloqueio de montagem; Soldadura de montagem; Moldagem por injecção com cabo
- Medidor de fio:1.0-6.0 mm2 (18AWG-10AWG)
- Faixa de fiação montada: 6.0mm~16mm; Moldar 6.0mm~16.5mm
- Durabilidade:3000 vezes
- Temperatura aplicável:-40°C a 105°C
Descrição rápida
Push Lock 7 Pin Plug 15A Power Signal Waterproof Male Female Connector é especializado para várias aplicações combinadas de sinal de potência, design de operação fácil no sistema de bloqueio push,Só preciso de um segundo para inserir, então ele vai bloquear automaticamente.
Power & Singal juntos em um conjunto de design está ficando cada vez mais popular para muitos dispositivos, que resolvem a energia e sinal conector separado usando perfeitamente,especialmente para aplicações de espaço limitado.
A montagem de cabos disponível para Multi Pin Connectors é suportada no Ulinkcon, basta compartilhar o pedido de cabo em detalhes, serviço personalizado disponível.
| Parâmetros elétricos |
| Number de poloneses |
Conector à prova d'água de 3+4 pinos |
| Classificação atual |
15+5A no máximo. |
| Nomenclatura de tensão |
300VAC, no máximo5 |
| Durabilidade Tensão |
1500VAC @ 60 s. |
| Parâmetros técnicos |
| Resistência ao contacto |
10 mΩ no máximo |
| Estrutura de isolamento |
500 MΩ a 500 VDC |
| Temperatura de funcionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material de mofo |
PA66 |
| Material de contacto/terminal |
Brasão revestido de ouro |
| Material do selo |
De fibras sintéticas |
| Parâmetros de operação |
| Nomenclatura de tensão |
600VAC no máximo |
| Classificação atual |
15A no máximo |
| Dimensão do fio min. |
3.0 mm ~ 6.0 mm |
| Tamanho máximo do fio |
8.0 mm ~ 10.0 mm |
| Área de secção transversal máxima do cabo |
0.5 mm2 ~ 2,5 mm2 |
Esboço do projeto
Perguntas frequentes
1P:Como pode garantir a qualidade da produção?
É isto?
A: Nossa qualidade de produção segue a ISO9001 Temos 20 anos de experiência da equipe de QC. Temos um sistema de controle de qualidade rigoroso em nosso processo de produção.Temos 4 vezes de inspecção para cada produto acabado antes de embalar a terceira parte na inspecção aceitável.
2Q: Como é que compram os seus produtos?
R: Você precisa fazer o seguinte:
* Confirme classificação atual e número de contatos
* Confirme o estilo de montagem
* Confirme a medição do cabo
* Confirme comprimento e material do cabo.
3P:Quando envias o meu pedido?
R: Normalmente 2-3 dias após receber o seu pagamento, mas pode ser negociado com base na quantidade de pedido e no cronograma de produção.
4P:Posso ter um rótulo personalizado?
R: Sim, é claro, você pode fazer sua própria marca privada e embalagem, se você precisa projetar a embalagem, também temos designer profissional para servi-lo.
