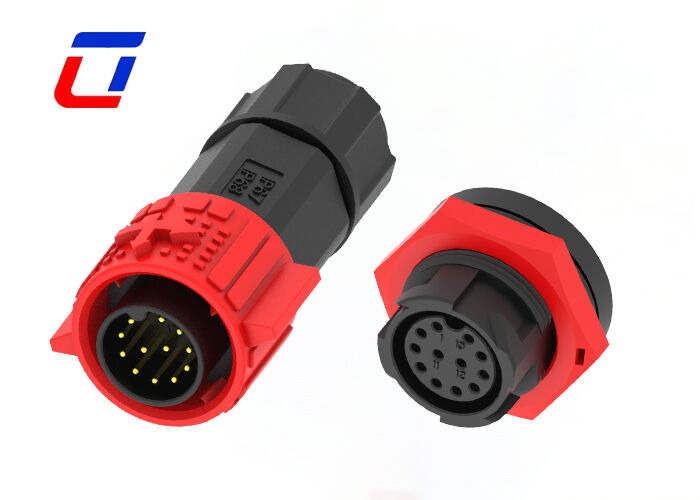

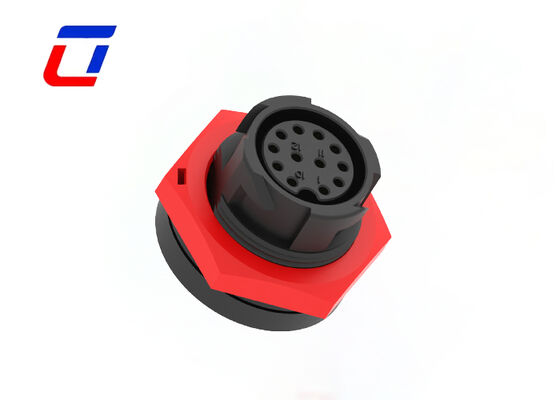

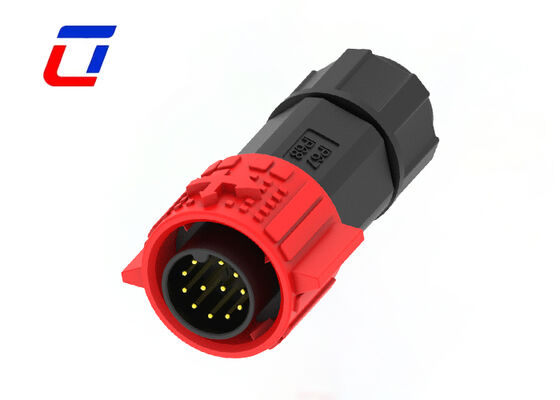

Conectores circulares de 12 pines IP67 M19
Descrição rápida
M19 12-Pin IP67 Plug & Socket à prova d'água Conectores circulares concebidos para aplicações de ambiente úmido confiáveis.e conectividade segura de 12 pinos para garantir uma transmissão estável de sinal/potência. Fácil de acoplar e instalar, durável para uso a longo prazo em equipamentos industriais, eletrônicos externos, sistemas de iluminação e dispositivos marítimos.Conexões elétricas à prova de umidade.
Este modelo de conectores é especializado para várias aplicações de energia, design de operação fácil em sistema de bloqueio de empurrão, só precisa de um segundo para inserir, então ele vai bloquear automaticamente.
Neste conector modelo, Power & Singal juntos em um conjunto de design está ficando cada vez mais popular para muitos dispositivos, que resolvem a energia e sinal conector separado usando perfeitamente,especialmente para aplicações de espaço limitado.
A montagem de cabos disponível para conectores de múltiplos pinos é suportada no Ulinkcon, basta compartilhar o pedido de cabo em detalhes, serviço personalizado disponível.
Principais características
- Sistema de bloqueio por empurrão e liberação rápida
- Opções multi-core: 2Pin, 3Pin, 4Pin, 5Pin para energia
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin para sinal de potência combinado
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin para sinal disponível
- Versão de montagem em campo:opções de fio para fio e fio para placa
- Corrente nominal 20A para trabalho prolongado
- Serviço de montagem de cabos suportado, bem-vindo a ser personalizado
- OEM/ODM são bem-vindos
| Parâmetros elétricos |
| Number de poloneses |
12 pinos |
| Classificação atual |
5A no máximo. |
| Nomenclatura de tensão |
300VAC no máximo |
| Durabilidade Tensão |
1500VAC @ 60 s. |
| Parâmetros técnicos |
| Resistência ao contacto |
10 mΩ no máximo |
| Estrutura de isolamento |
500 MΩ a 500 VDC |
| Temperatura de funcionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material de mofo |
PA66 |
| Material de contacto/terminal |
Brasão revestido de ouro |
| Material do selo |
De fibras sintéticas |
Indústrias de aplicação
- Luzes de crescimento
- Aplicação das comunicações
- Máquinas de codificação de produtos
- Código do produto do inventário
- Sistemas de jato de tinta
- Sistema Solar
- Equipamento de jato de tinta industrial
- Equipamento de energia elétrica
- Equipamento forense e patológico de laboratório
- Equipamento de comunicações
- Máquinas e aparelhos pesados
| Parâmetros de operação |
| Nomenclatura de tensão |
300VAC no máximo |
| Classificação atual |
5A máximo |
| Dimensão do fio min. |
3.0 mm ~ 6.0 mm |
| Tamanho máximo do fio |
8.0 mm ~ 10.0 mm |
| Área de secção transversal máxima do cabo |
0.5 mm2- 2,5 mm.2 |
Esboço do projeto
Perguntas frequentes
1P: É uma fábrica ou uma empresa comercial?
R: Somos uma fábrica localizada no Parque Industrial Ulinkcon, distrito de Bao'an, Shenzhen, China.
2P:Aceita outras moedas de pagamento além do USD?
A:Nossa moeda padrão é USD, mas também podemos aceitar EUR, GBP ou outras principais moedas. Por favor, confirme a taxa de câmbio com nossa equipe de vendas ao fazer o pedido.
3P: Como posso obter amostras?
R: É minha honra oferecer-lhe amostras, e o frete deve ser pago por si mesmo. Você pode me dizer o seu número de correio e o seu endereço de detalhe, então eu posso enviar-lhe uma amostra de uma vez.
4Q: Quantos materiais pode fornecer?
R: Há alguns materiais diferentes de conector e cabo, geralmente usamos material PVC/Nylon para conector do produto, material PVC/Rubber/Silicone foi usado no cabo.Claro que também podemos de acordo com as suas exigências para escolher o material.
