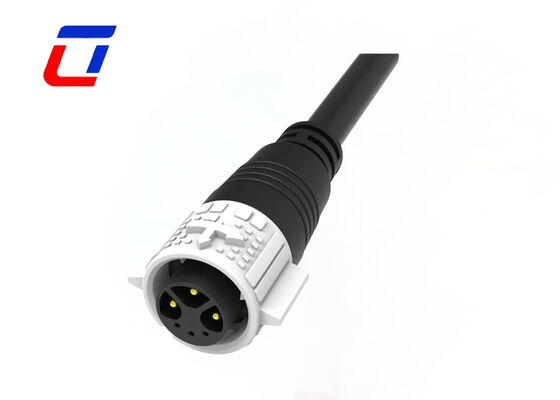

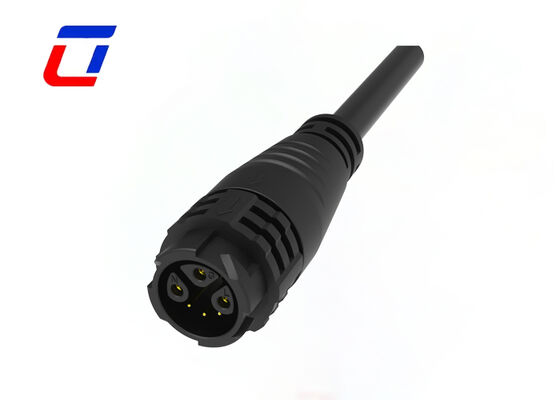

Name: Conector de fio a fio à prova d'água M19 3+3 Pin 15A Conector rápido
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Produtos Conector impermeável exterior

Conector de fio a fio à prova d'água M19 3+3 Pin 15A Conector rápido

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs
Número do modelo:	M19

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, MoneyGram, L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Number of Pins:	3+3PIN	Waterproof Rating:	IP67
Current:	15A	Temperature Range:	-40℃~+105℃
Protection level:	IP67	Flame-resistant rating:	UL94-V0
Destacar:	Conector de arame M19 à prova d'água , Conector rápido de 3+3 pinos , Conector 15A à prova d'água exterior

Conector à prova d'água fio a fio M19 3+3 pinos 15A Conector rápido

Principais características

Sistema de liberação rápida com trava por pressão
Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos para alimentação
3+2 pinos, 3+3 pinos, 3+4 pinos, 3+5 pinos, 3+9 pinos e 2+20 pinos para combinação de sinal de alimentação
6 pinos, 7 pinos, 8 pinos, 9 pinos, 10 pinos, 11 pinos, 12 pinos, 14 pinos, 16 pinos e 18 pinos disponíveis para sinal
Versão de montagem em campo: opções de fio a fio e fio a placa
Corrente nominal de 20A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo ao personalizado
OEM/ODM bem-vindo

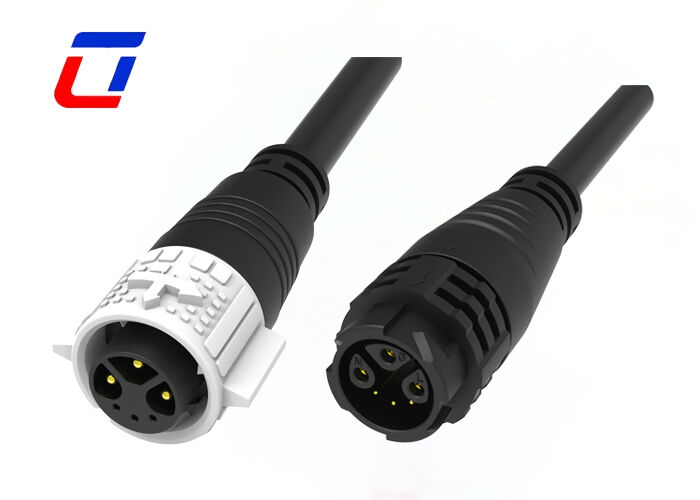

Detalhes rápidos de 3+3 pinosConector macho fêmea

Os pinos principais de alimentação de 3 pinos são feitos de liga de cobre banhada a ouro de grande seção, especialmente projetados para transportar alta corrente de 15A e reduzir a perda de calor; os pinos auxiliares de 3 pinos são responsáveis pela transmissão do sinal e reduzem a interferência de energia por meio de um design de blindagem independente, adaptando-se às necessidades de conexão integrada "alimentação + sinal" de sensores, controladores e outros equipamentos sem conectores adicionais.

Otimize a capacidade de transporte de corrente para as necessidades de equipamentos de média potência. A resistência de contato dos pinos de alimentação é ≤3mΩ, e o design torcido de vários fios aumenta a resistência à fadiga, evitando a deformação dos pinos causada pelo uso prolongado de alta corrente. Os terminais de crimpagem de suporte são recozidos em alta temperatura, que são firmemente conectados aos fios, reduzindo o risco de aquecimento da junta.

Recursos do tipo de produto
Sistema de conector	Cabo a cabo
Selável	Sim
Conector e terminais de contato para	Fio e cabo
Tipo de conector circular	Plugue, receptáculo
Tipo de concha	Concha de plástico
Tipo de produto	Kit de conector
Recursos de configuração
Número de posições	3+3
Número de posições de sinal	3
Contatos pré-carregados	Sim
Características elétricas
Tensão de operação (VAC)	600V máx.
Tensão de operação (VDC)	600V máx.
Recursos do corpo
Material da concha	PA66
Tipo de material de isolamento do conector circular	Termoplástico de baixo risco de incêndio
Hermeticamente selado	Sim
Estilo de entrada	Lateral
Tipo de proteção ambiental	Selado com elastômero, hermeticamente selado
Material do anel de vedação	Selado com elastômero, hermeticamente selado
Proteção ambiental	Sim
Recursos de contato
Classificação de corrente de contato (máx.) (A) .	15A máx.
Tipo de contato do conector circular	Pino-soquete
Fixação mecânica
Tipo de montagem do conector	Montagem em cabo (suspensão livre)
Tipo de alinhamento de acoplamento	Chaveado
Retenção de acoplamento	Com
Dimensões
Tamanho do fio (AWG)	20AWG,18AWG,16AWG,14AWG,
Condições de uso
Faixa de temperatura de operação (°C)	-40 ~105°C
Nível de vedação de água IP	IP67
Nível de vedação de poeira IP	6
Padrões da indústria
Classificação de inflamabilidade UL	UL 94V-0

Indústrias de aplicação

Aplicação de comunicações
máquinas de codificação de produtos
codificação de produtos de inventário
sistemas de jato de tinta
Sistema solar
equipamentos industriais de jato de tinta
Equipamentos de energia elétrica
Equipamentos forenses e de patologia de laboratório
Equipamentos de comunicação
Máquinas pesadas

Dimensão de produção

Mais detalhes técnicos

Perguntas frequentes

P1: Qual é a tensão nominal?

A1: A tensão nominal também conhecida como tensão de operação, que depende principalmente do material de isolamento do conector usado, do espaçamento entre o tamanho do contato. Alguns dos componentes ou dispositivos em menos de sua tensão nominal podem não ser concluídos em suas funções.

Q2:Quem é responsável pelo desembaraço aduaneiro? Você fornece os documentos necessários?

A2: Forneceremos documentos completos de desembaraço aduaneiro (fatura comercial, lista de embalagem, conhecimento de embarque, relatórios de certificação). As taxas e impostos de desembaraço aduaneiro são de responsabilidade do comprador (termos EXW/FOB). Podemos auxiliar na preparação de documentos, se necessário.

Q3: Como escolher o conector adequado?

A3: Você precisa fazer o seguinte:
* Confirme a classificação de corrente e o número de contatos
* Confirme o estilo de montagem precisa pré-cabeamento ou não. Se necessário, confirme o próximo.
* Confirme a bitola do cabo
* Confirme o comprimento e o material do cabo.
