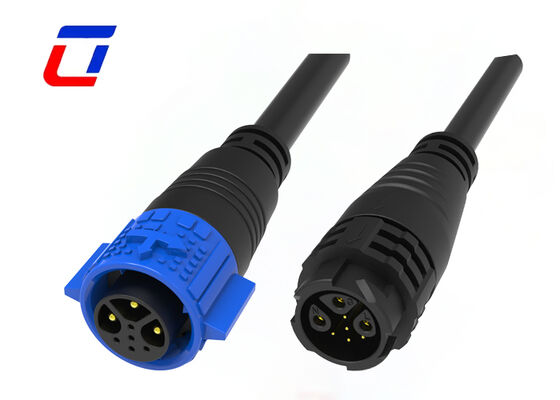

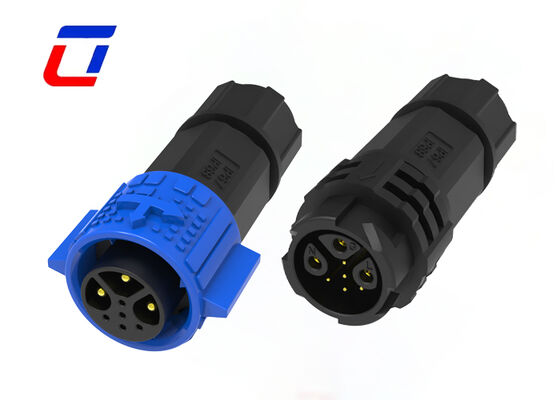

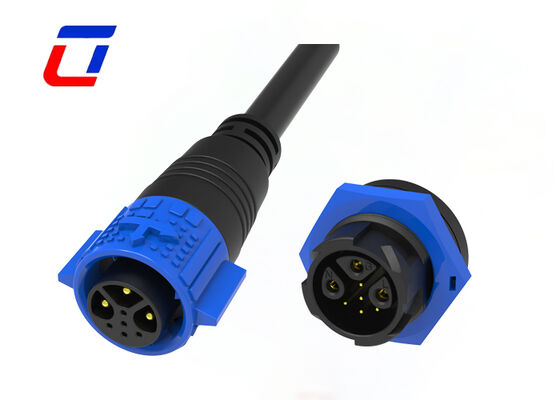

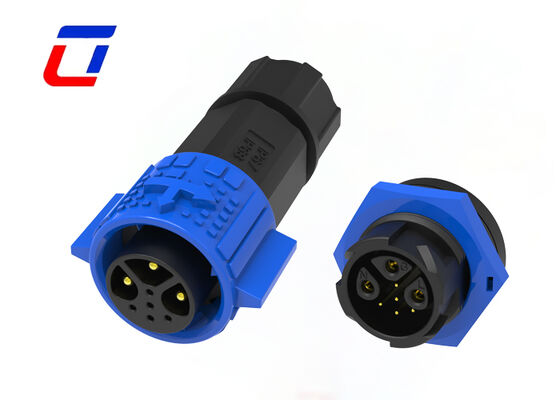

Name: Conector de cabo de dados à prova d'água 15A 3 + 5 pinos M19 IP67 Conectores circulares
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Produtos Multi Pin Connectors Waterproof

Conector de cabo de dados à prova d'água 15A 3 + 5 pinos M19 IP67 Conectores circulares

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M19

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	1Saco de plástico;2. Cartão;3.Segundo as exigências do cliente
Tempo de entrega:	3 a 6 dias úteis
Termos de pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Habilidade da fonte:	100000 pares Montly

Contato

Descrição de produto detalhada

Classificação atual:	15A	Tensão nominal:	300 V
Alfinete:	3 + 5 pinos	Tipo de conector:	Conector rápido
Material:	Nylon	Gênero:	Homem para mulher
Destacar:	15A Conector circular impermeável , Conector de cabo de dados M19 IP67 , Conector à prova d'água de 3+5 pinos

15A Conector de cabo de dados à prova d'água 3 +5 pin M19 IP67 Conectores circulares

Descrição rápida

O M19 3+5 Pin 15A IP67 Waterproof Circular Data Cable Connector é um produto de nível industrial projetado para transmissão síncrona de dados e energia.Adopção de uma estrutura zonada de potência principal de 3 pinos + sinal de dados de 5 pinos, apresenta 15A de alta capacidade de carga de corrente e proteção IP67 em todos os sentidos.Resolver perfeitamente a demanda de ligação estável de cabos de dados em cenários externos e industriais, e equilibrar a fiabilidade da fonte de alimentação e a precisão da transmissão do sinal.

O canal de alimentação de 3 pinos é feito de liga de cobre de alta especificação, com uma corrente nominal de um pin de 15A, reduzindo a geração de calor aumentando a área de contato;O canal de dados de 5 pines suporta transmissão paralela de vários grupos de sinais, adotando um projeto de sinal diferencial e uma camada de blindagem independente para resistir eficazmente às interferências eletromagnéticas,Adaptação a cenários intensivos em dados, tais como ônibus industriais e matrizes de sensores, com posicionamento preciso dos pinos para evitar desalinhamentos.

O projeto circular padronizado M19 adapta-se à maioria das interfaces de equipamentos industriais, adotando um mecanismo de duplo bloqueio "filamento + fivela",e a fivela reinicia automaticamente após rotação e aperto para evitar afrouxamentoA extremidade do fio suporta dois processos: enrolamento/soldura, que é compatível com fios 14-18AWG; equipado com sulcos de guia anti-erro de inserção, mesmo os novatos podem concluir rapidamente a ligação,Melhorar significativamente a eficiência da construção no local.

Parâmetros elétricos
Number de poloneses	3+5Pin
Classificação atual	15A no máximo.
Nomenclatura de tensão	300VAC no máximo
Durabilidade Tensão	1500VAC @ 60 s.

Principais características

Sistema de bloqueio por empurrão e liberação rápida
Opções multi-core: 2Pin, 3Pin, 4Pin, 5Pin para energia
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin para sinal de potência combinado
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin para sinal disponível
Versão de montagem em campo:opções de fio para fio e fio para placa
Corrente nominal 20A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo a ser personalizado
OEM/ODM são bem-vindos

Parâmetros técnicos
Resistência ao contacto	10 mΩ no máximo
Estrutura de isolamento	500 MΩ a 500 VDC
Temperatura de funcionamento	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando acoplado
Material de mofo	PA66
Material de contacto/terminal	Brasão revestido de ouro
Material do selo	De fibras sintéticas

Parâmetros de operação
Nomenclatura de tensão	300VAC no máximo
Classificação atual	5A máximo
Dimensão do fio min.	3.0 mm ~ 6.0 mm
Tamanho máximo do fio	8.0 mm ~ 10.0 mm
Área de secção transversal máxima do cabo	0.5 mm²- 2,5 mm.²

Indústrias de aplicação

Luzes de crescimento
Aplicação das comunicações
Máquinas de codificação de produtos
Código do produto do inventário
Sistemas de jato de tinta
Sistema Solar
Equipamento de jato de tinta industrial
Equipamento de energia elétrica
Equipamento forense e patológico de laboratório
Equipamento de comunicações
Máquinas e aparelhos pesados

Esboço do projeto

Perguntas frequentes

1P: É uma fábrica ou uma empresa comercial?
R: Somos uma fábrica localizada no Parque Industrial Ulinkcon, distrito de Bao'an, Shenzhen, China.

2Q: Como é que compram os seus produtos?
R: Você precisa fazer o seguinte:
* Confirme classificação atual e número de contatos
* Confirme o estilo de montagem
* Confirme a medição do cabo
* Confirme comprimento e material do cabo.

3P: Como posso obter amostras?

R: É minha honra oferecer-lhe amostras, e o frete deve ser pago por si mesmo. Você pode me dizer o seu número de correio e o seu endereço de detalhe, então eu posso enviar-lhe uma amostra de uma vez.
