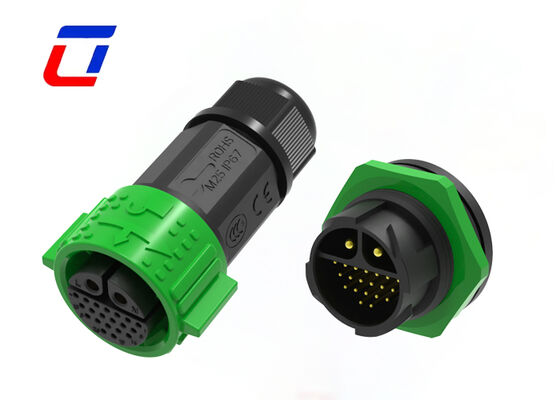

Conectores Multi Signal e Alimentação M25 2+20 Pinos à Prova D'água 300 Volts Fio a Placa
Detalhes Rápidos do Conector Multipinos à Prova D'água
O Conector Multi Signal e Alimentação M25 2+20 Pinos à Prova D'água (Tipo Fio-a-Placa de 300V) é um sistema de conexão fio-a-placa integrado, adaptado às necessidades compostas de "fornecimento de energia simplificado + dados ultra-multicanais" em cenários industriais.
Com "fonte de alimentação de 2 pinos de alta potência + transmissão de dados de 20 pinos + interface selada M25" como seu design principal, ele corresponde com precisão a equipamentos de triagem inteligentes externos, estações de monitoramento ambiental em larga escala, efetores finais de robôs industriais e Sistemas de Gerenciamento de Bateria (BMS) de nova energia, resolvendo completamente os problemas de interfaces de extremidade de placa lotadas e baixa tolerância a falhas de fiação causados pela tradicional "emenda de multi-conectores".
Adotando a estrutura circular padrão M25, o circuito de alimentação principal de 2 pinos e o circuito de dados de 20 pinos são fisicamente isolados por câmaras isolantes independentes, com tensão nominal de 300V. A extremidade do fio e a extremidade da placa realizam a conexão sem ferramentas através da estrutura de travamento rápido, o que pode garantir simultaneamente o fornecimento estável de energia e a coleta de dados ultra-multicanais em ambientes externos úmidos, empoeirados e vibratórios.
Este modelo de conectores é especializado para várias aplicações combinadas de sinal de energia, design de fácil operação no sistema de travamento por pressão, basta um segundo para inserir, então ele travará automaticamente.
Energia e Sinal juntos em um design de conjunto estão se tornando cada vez mais populares para muitos dispositivos, o que resolve perfeitamente o uso separado do conector de energia e sinal, especialmente para aplicações com espaço limitado.
O trabalho de montagem de cabos para conectores multipinos é suportado na Ulinkcon, basta compartilhar a solicitação de cabo em detalhes, serviço personalizado disponível.
Indústrias de Aplicação
- Aplicação em Comunicações
- máquinas de codificação de produtos
- codificação de produtos de inventário
- sistemas de jato de tinta
- Sistema Solar
- equipamentos industriais de jato de tinta
- Equipamentos de energia elétrica
- Equipamentos forenses e de patologia de laboratório
- Equipamentos de comunicação
- Máquinas pesadas
Principais Características
- Versão de montagem em campo cabo para placa
- Serviço de montagem de cabos disponível
- Estrutura de liberação rápida de travamento rápido
- Classificação à prova d'água suficiente para a maioria das aplicações externas
- Sinal de energia em um conjunto
- arranjo de sinal de 2 pinos de energia e 20 pinos
| Parâmetros Elétricos |
| Número de Polos |
Conector de 22 pinos fio a placa |
| Classificação de Corrente |
20A +5A |
| Classificação de Tensão |
300VAC máx. |
| Tensão de Durabilidade |
2500VAC @ 60 s. |
| Parâmetros Técnicos |
| Resistência de Contato |
10 mΩ máx. |
| Estrutura de Isolamento |
500 MΩ a 500VDC |
| Temperatura de Operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Material do Molde |
PA66 |
| Material do Contato/Terminal |
Latão banhado a ouro |
| Material de Vedação |
Silicone |
| Parâmetros de Operação |
| Classificação de Tensão |
600VAC máx. |
| Classificação de Corrente |
40A máx. |
| Tamanho Mínimo do Fio OD |
6,5mm ~ 10mm |
| Tamanho Máximo do Fio OD |
10,5mm ~ 18mm |
| Área Máxima da Seção Transversal do Cabo |
0,5mm2 ~ 6,0mm2 |
Configuração do Produto
Dimensão do Produto
Mais Detalhes Técnicos
FAQ
P1: Qual é a tensão nominal?
A1: A tensão nominal também conhecida como tensão de operação, que depende principalmente do material isolante do conector usado, do espaçamento entre o tamanho do contato. Alguns dos componentes ou dispositivos em menos de sua tensão nominal podem não ser concluídos em suas funções.
Q2:Como faço para fazer um pedido? Qual é o processo?
A2:O processo de pedido é simples: 1) Confirme os detalhes do produto e obtenha uma fatura proforma (PI); 2) Faça o pagamento inicial conforme acordado; 3) Começamos a produção e atualizamos você com o progresso; 4) Pague o saldo antes do envio; 5) Organize a entrega e forneça informações de rastreamento.
Q3:Como rastrear meu envio?
A3: Assim que as mercadorias forem enviadas, enviaremos o número de rastreamento e o link da plataforma de logística. Você pode rastrear o status em tempo real online ou entrar em contato com nossa equipe para obter atualizações.
