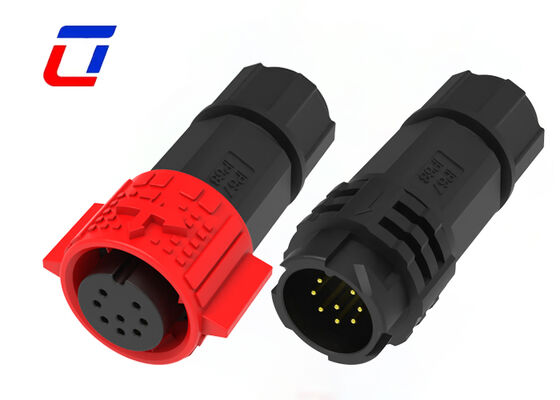

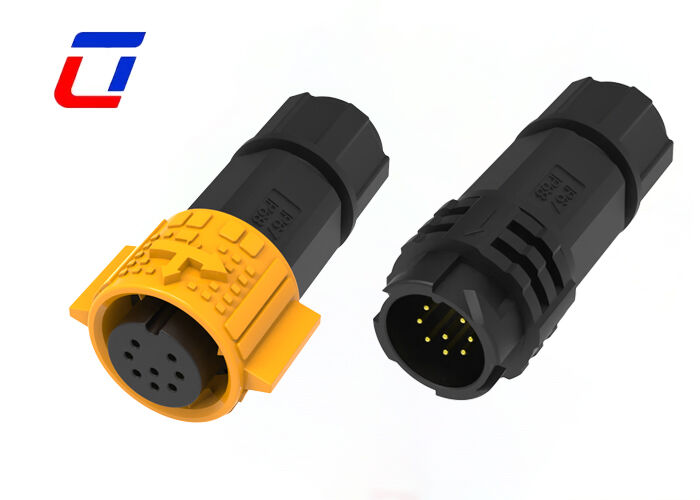

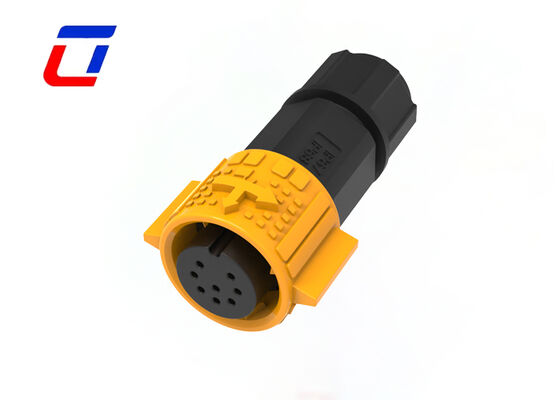

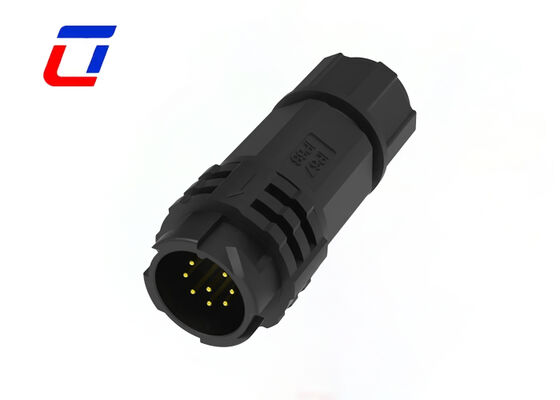

Conector Circular de 8 Pinos M19 Macho Fêmea Conectores à Prova D'água
Descrição Rápida
Projetado especificamente para cenários de transmissão de dados ao ar livre, este conector de dados M19 de 8 pinos apresenta compatibilidade de tensão de 300V, proteção IP67 e uma estrutura de liberação rápida como seus principais destaques. O layout expandido de 8 pinos suporta transmissão de dados síncrona multicanal, e a conexão de cabo macho-fêmea é combinada com um design de liberação rápida com um clique para instalação e manutenção eficientes. A carcaça de plástico de alta resistência pode resistir melhor à erosão de ambientes externos complexos.
O desempenho se adapta às necessidades de dados de alta tensão ao ar livre: pinos de cobre banhados a ouro otimizam o desempenho do contato e reduzem a perda de sinal; a tensão nominal de 300V quebra o limite da baixa tensão convencional, adaptando-se a mais cenários industriais ao ar livre; IP67 à prova de poeira e à prova d'água pode suportar chuva, spray e intrusão de areia; a estrutura anti-interferência eletromagnética isola efetivamente a radiação eletromagnética externa para garantir a transmissão estável de dados.
A estrutura de liberação rápida equilibra conveniência e confiabilidade: o tamanho M19 é combinado com um design de liberação rápida de encaixe, permitindo conectar e desconectar em 1 segundo sem ferramentas, e o alinhamento à prova de falhas impede a inserção incorreta; a carcaça de plástico resiste a temperaturas de -40℃ a 105℃, com resistência ao impacto e propriedades anti-envelhecimento; a extremidade traseira é compatível com fios de 0,5-1,5mm², integrando vedação e travamento para se adaptar a cenários de tração de cabos ao ar livre.
Amplamente utilizado em controle industrial ao ar livre, sistemas de sinalização de iluminação de alta tensão, instrumentos de teste ao ar livre, equipamentos municipais inteligentes e outros cenários. A combinação de adaptabilidade de tensão de 300V e design de liberação rápida torna a conexão de dados ao ar livre segura e eficiente, e ainda pode transmitir de forma estável em condições climáticas severas.
Principais Características
- Sistema de liberação rápida com trava por pressão
- Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos para alimentação
- 3+2 pinos, 3+3 pinos, 3+4 pinos, 3+5 pinos, 3+9 pinos e 2+20 pinos para sinal de alimentação combinado
- 6 pinos, 7 pinos, 8 pinos, 9 pinos, 10 pinos, 11 pinos, 12 pinos, 14 pinos, 16 pinos e 18 pinos para sinal disponível
- Versão de montagem em campo: opções de fio a fio e fio a placa
- Corrente nominal de 10A para trabalho de longa duração
- Serviço de montagem de cabos suportado, bem-vindo ao personalizar
- OEM/ODM bem-vindo
Indústrias de Aplicação
- Luzes de Crescimento
- Aplicação de Comunicações
- máquinas de codificação de produtos
- codificação de produtos de inventário
- sistemas de jato de tinta
- Sistema Solar
- equipamentos industriais de jato de tinta
- Equipamentos de energia elétrica
- Equipamentos forenses e de patologia de laboratório
- Equipamentos de comunicação
- Máquinas pesadas
| Parâmetros Elétricos |
| Número de Pólos |
8 Pinos |
| Classificação de Corrente |
10A máx. |
| Classificação de Tensão |
300VAC máx |
| Tensão de Durabilidade |
1000VAC @ 60 s. |
| Parâmetros Técnicos |
| Resistência de Contato |
10 mΩ máx |
| Estrutura de Isolamento |
500 MΩ a 500VDC |
| Temperatura de Operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material do Molde |
PA66 |
| Material de Contato/Terminal |
Latão banhado a ouro |
| Material de Vedação |
Silicone |
| Parâmetros de Operação |
| Classificação de Tensão |
300VAC máx |
| Classificação de Corrente |
5A máx |
| Diâmetro Externo Mínimo do Fio |
3.0mm ~ 6.0mm |
| Diâmetro Externo Máximo do Fio |
8.0mm ~ 10.0mm |
| Área da Seção Transversal Máxima do Cabo |
0.5mm2 ~ 1.5mm2 |
Esboço de Design
FAQ
1. P: Quais métodos de pagamento você aceita?
R: Apoiamos os principais métodos de pagamento internacionais: T/T (Transferência Telegráfica), L/C (Carta de Crédito), PayPal e West Union. Para pedidos grandes, 30% de entrada + 70% de saldo antes do envio é o nosso prazo padrão.
2. P: Você aceita outras moedas de pagamento além de USD?
R: Nossa moeda padrão é USD, mas também podemos aceitar EUR, GBP ou outras moedas importantes. Por favor, confirme a taxa de câmbio com nossa equipe de vendas ao fazer o pedido.
3. P: Como posso obter amostras?
R: É uma honra oferecer-lhe amostras, e o frete deve ser pago por você. Você pode me informar seu número de correio e seu endereço detalhado, então posso enviar-lhe a amostra imediatamente.
4. P: Como faço para fazer um pedido? Qual é o processo?
R: O processo de pedido é simples: 1) Confirme os detalhes do produto e obtenha uma fatura proforma (PI); 2) Faça o pagamento inicial conforme acordado; 3) Começamos a produção e atualizamos você com o progresso; 4) Pague o saldo antes do envio; 5) Organize a entrega e forneça informações de rastreamento.
