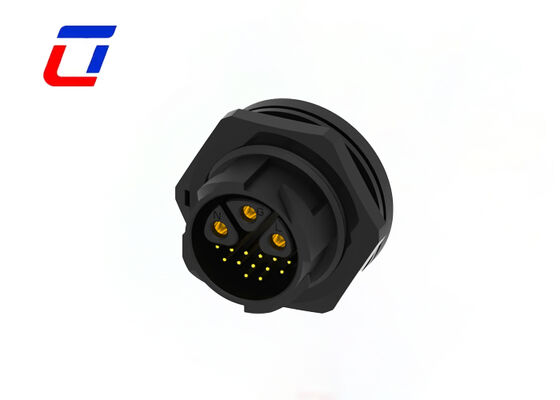

Name: Conector Circular de Montagem em Painel M25 16 Pinos ODM 3 Potência 13 Sinal Conector à Prova D'água
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Produtos Soquete impermeável da tomada

Conector Circular de Montagem em Painel M25 16 Pinos ODM 3 Potência 13 Sinal Conector à Prova D'água

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs
Número do modelo:	M25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	negociação
Preço:	Negociável
Detalhes da embalagem:	Caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, MoneyGram, L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Número de pinos:	3+13 PINOS	Atual:	15A+5A
Classificação à prova d'água:	IP67	Faixa de temperatura:	-40℃~+105℃
Conexão:	Fio para placa	Classificação resistente a chamas:	UL94-V0
Destacar:	Conector circular à prova d'água M25 , Conector de montagem em painel de 16 pinos , Soquete de plugue à prova d'água ODM

Conector de tomada de pino 3+13 à prova d'água M25 Conector de dados e energia IP67, Bloqueio rápido

Principais características

Sistema de liberação rápida com trava de pressão
Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos, 3+2 pinos, 3+3 pinos, 3+9 pinos, 3+13 pinos e 2+20 pinos
Versão de montagem em campo: opções de fio a fio e fio a placa
Corrente nominal de 20A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo ao personalizado
OEM/ODM bem-vindos

Detalhes rápidos de 16 pinosConector macho fêmea

Especificações do núcleo separado 16 pinos 3+13: Adota um design separado de 16 pinos (alimentação de 3 pinos + sinal de 13 pinos). O canal de sinal de 13 pinos pode atender às necessidades de transmissão simultânea de vários grupos de sinais de precisão, e o canal de alimentação de 3 pinos é adequado para cenários de fornecimento de energia de nível industrial, evitando a interferência cruzada entre alimentação e sinais da estrutura. Ele segue o padrão de interface M25, apresenta uma estrutura de conector circular e é compatível com o modo de montagem em painel. Os pinos são precisamente alinhados para garantir a estabilidade da conexão após a instalação.

Desempenho profissional à prova d'água e vantagens da estrutura circular: Equipado com um design de vedação à prova d'água de alto padrão, a carcaça circular é combinada com um anel de borracha à prova d'água personalizado, que pode efetivamente resistir à erosão da água da chuva, areia, manchas de óleo e ambientes úmidos, tornando-o adequado para equipamentos ao ar livre ou cenários industriais empoeirados. A estrutura circular não apenas facilita a perfuração e instalação do painel, mas também possui maior resistência ao impacto e à torção, que pode se adaptar a pequenas vibrações durante a operação prolongada do equipamento e reduzir o risco de falhas de conexão.

Design adaptável exclusivo para montagem em painel: Feito sob medida para cenários de montagem em painel, é equipado com fivelas de montagem padronizadas e orifícios fixos, permitindo uma instalação conveniente e eficiente que pode ser rapidamente integrada aos painéis de vários equipamentos industriais. Após a instalação, ele se encaixa perfeitamente no painel sem folgas, o que não apenas garante a firmeza da conexão, mas também melhora a estética geral do equipamento, adaptando-se às necessidades de design integrado de equipamentos industriais.

Capacidade de serviço de personalização ODM: Suporta serviços de personalização ODM, que podem ajustar os detalhes do produto de acordo com as necessidades específicas do cliente, incluindo, mas não se limitando a métodos de travamento da interface, materiais do terminal, aprimoramento do grau à prova d'água e personalização da cor da carcaça. O processo de personalização segue rigorosamente os padrões de qualidade industrial para garantir que os produtos personalizados atendam às necessidades de aplicação personalizadas dos clientes em diferentes setores em termos de desempenho e compatibilidade.

Indústrias de aplicação

Aplicação de comunicações
máquinas de codificação de produtos
codificação de produtos de inventário
sistemas de jato de tinta
Sistema solar
equipamentos industriais de jato de tinta
Equipamentos de energia elétrica
Equipamentos forenses e de patologia de laboratório
Equipamentos de comunicação
Máquinas pesadas

Recursos do tipo de produto
Sistema de conector	Cabo para placa
Selável	Sim
Conector e terminais de contato para	Fio e cabo
Tipo de conector circular	Plugue, receptáculo
Tipo de carcaça	Carcaça de plástico
Tipo de produto	Kit de conector
Recursos de configuração
Número de posições	3+13
Número de posições de sinal	13
Contatos pré-carregados	Sim
Características elétricas
Tensão de operação (VAC)	300V máx.
Tensão de operação (VDC)	300V máx.
Recursos do corpo
Material da carcaça	PA66
Tipo de material de isolamento do conector circular	Termoplástico de baixo risco de incêndio
Hermeticamente selado	Sim
Estilo de entrada	Lateral
Tipo de proteção ambiental	Vedado com elastômero, hermeticamente selado
Material do anel O	Vedado com elastômero, hermeticamente selado
Proteção ambiental	Sim
Recursos de contato
Classificação de corrente de contato (Máx.) (A) .	15A máx.
Tipo de contato do conector circular	Pino-soquete
Fixação mecânica
Tipo de montagem do conector	Montagem de cabo (suspensão livre)
Tipo de alinhamento de acoplamento	Chaveado
Retenção de acoplamento	Com
Dimensões
Tamanho do fio (AWG)	20AWG,18AWG,16AWG,14AWG,
Condições de uso
Faixa de temperatura de operação (°C)	-40 ~105°C
Nível de vedação de água IP	IP67
Nível de vedação de poeira IP	6
Padrões da indústria
Classificação de inflamabilidade UL	UL 94V-0

Mais detalhes técnicos

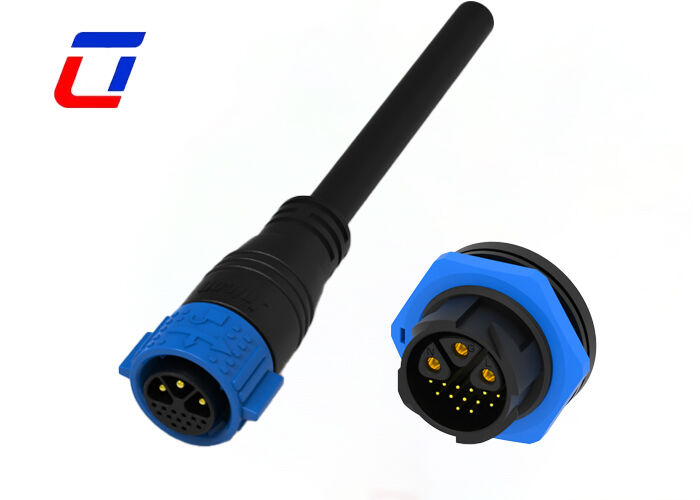

Conector Circular de Montagem em Painel M25 16 Pinos ODM 3 Potência 13 Sinal Conector à Prova D'água 0

Perguntas frequentes

Q1: Qual é a tensão nominal?

A1: A tensão nominal, também conhecida como tensão de operação, depende principalmente do material de isolamento do conector usado, do espaçamento entre o tamanho do contato. Alguns dos componentes ou dispositivos em menos de sua tensão nominal podem não ser concluídos em suas funções.

Q2: Quem é responsável pelo desembaraço aduaneiro? Você fornece os documentos necessários?

A2:Forneceremos documentos completos de desembaraço aduaneiro (fatura comercial, lista de embalagem, conhecimento de embarque, relatórios de certificação). As taxas e impostos de desembaraço aduaneiro são de responsabilidade do comprador (termos EXW/FOB). Podemos auxiliar na preparação de documentos, se necessário.

Q3: Como rastrear meu envio?

A3: Assim que as mercadorias forem enviadas, enviaremos o número de rastreamento e o link da plataforma de logística. Você pode rastrear o status em tempo real online ou entrar em contato com nossa equipe para obter atualizações.

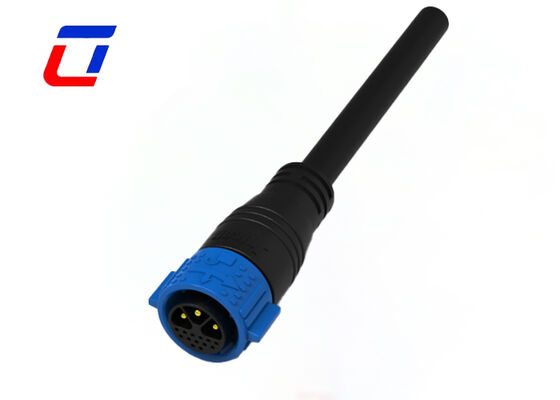

Conector Circular de Montagem em Painel M25 16 Pinos ODM 3 Potência 13 Sinal Conector à Prova D'água 1
