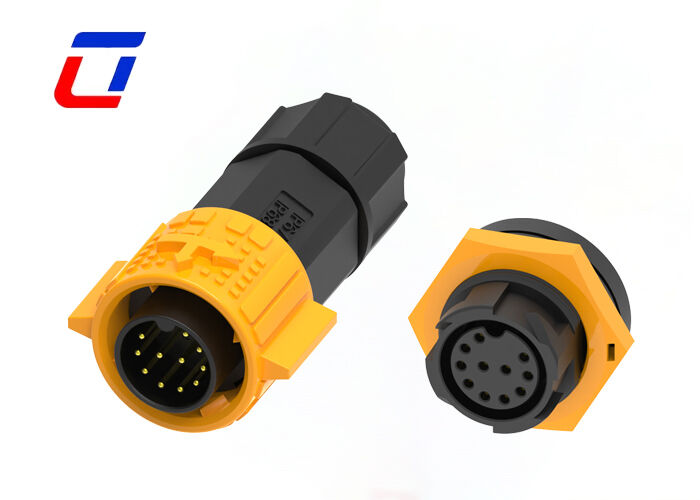

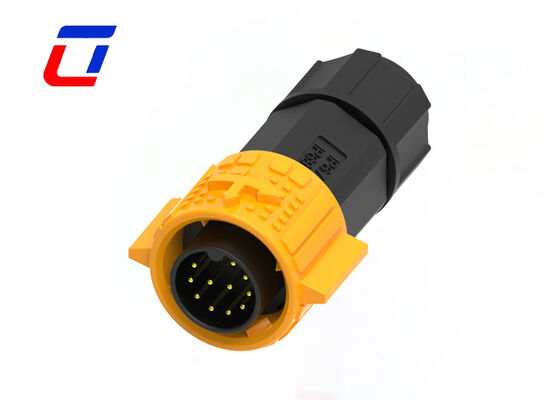

Soquete industrial push pull da tomada do conector da montagem do painel de M19 11Pin IP67 para dados
Fio para placa M19 conectores de 11 pinos para dados
Principais recursos
Sistema de liberação rápida push lock
Opções multic-core: 2 pinos, 3 pinos, 4 pinos, 5 pinos para alimentação
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin para sinal de potência combinado
6 pinos, 7 pinos, 8 pinos, 9 pinos, 10 pinos, 11 pinos, 12 pinos, 14 pinos, 16 pinos e 18 pinos para sinal disponível
Versão de montagem em campo: opções fio a fio e fio a placa
Corrente nominal de 5A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo ao personalizado
OEM/ODM bem-vindo
Parâmetros de especificação principal
Apresenta um design de pinos de 11 pinos que atende com precisão aos requisitos de transmissão de dados, garantindo a estabilidade e integridade da transmissão do sinal; adota uma interface circular M19 que atende às dimensões padrão industrial, adequada para cenários de montagem em painel. Possui posicionamento preciso do plug-in, forte compatibilidade com cabos e interfaces de equipamentos de especificações correspondentes, permitindo instalação eficiente e conveniente.
Proteção impermeável profissional
Equipado com desempenho à prova d'água e poeira de alto nível IP67, a caixa adota um design estrutural totalmente vedado. Ele pode resistir com eficácia à erosão de ambientes industriais agressivos, como água da chuva, umidade, poeira e manchas de óleo, garantindo transmissão ininterrupta de dados sob condições de trabalho complexas, fornecendo proteção confiável para operação estável do equipamento e prolongando a vida útil do produto.
Recursos de adaptação de nível industrial
Projetado especificamente para transmissão de dados em cenários industriais, é compatível com a faixa de tensão comum de equipamentos industriais e possui capacidade de transporte de corrente estável. Ele pode realizar dados de alta velocidade e transmissão de energia auxiliar entre equipamentos industriais com segurança e confiabilidade, atender aos rigorosos requisitos de operação de equipamentos de nível industrial e é amplamente compatível com vários equipamentos de controle industrial e aquisição de dados.
Material e artesanato de alta qualidade
A carcaça é feita de plástico de engenharia de alta resistência de nível industrial, que possui excelente resistência ao desgaste, resistência ao impacto e resistência à corrosão, adaptando-se a ambientes industriais complexos; os pinos adotam tecnologia de banho de ouro de precisão, que reduz efetivamente a resistência de contato, melhora a condutividade elétrica, a resistência à oxidação e a resistência ao envelhecimento, garantindo conexões estáveis e duráveis de longo prazo.
Amplos cenários de aplicação
Adequado para conexões de transmissão de dados em cenários industriais, como controle de automação industrial, equipamentos de fabricação inteligentes, sistemas de aquisição de dados, sensores industriais, equipamentos de detecção externa e estações base de comunicação. É especialmente adequado para ambientes industriais agressivos e cenários de transmissão de dados externos que exigem montagem em painel e funções à prova d'água e à prova de poeira.
Conexão conveniente push-pull
Adota um design de conexão push-pull fácil de usar, que é suave e economiza trabalho ao conectar e desconectar, com conexão e travamento firmes, não é fácil de cair devido a vibração e colisão; combinado com a estrutura de montagem em painel, possui posicionamento de instalação preciso e desmontagem e manutenção convenientes, melhorando muito a eficiência de instalação e operação em cenários industriais.
Parâmetros Elétricos
| Número de poloneses |
11 pinos |
| Classificação atual |
5A máx. |
| Classificação de tensão |
300 VCA máx. |
| Tensão de durabilidade |
1500 VCA @ 60 s |
Parâmetros Técnicos
| Resistência de contato |
10 mΩ máx. |
| Estrutura de Isolamento |
500 MΩ a 500 VCC |
| Temperatura operacional |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m/30min) quando acoplado |
| Material do molde |
PA66 |
| Material de contato/terminal |
Latão banhado a ouro |
| Material de vedação |
Silicone |
Indústrias de aplicação
Luzes de crescimento
Aplicativo de comunicações
Máquinas de codificação de produtos
Codificação de produto de estoque
Sistemas jato de tinta
Sistema solar
Equipamentos industriais de jato de tinta
Equipamento de energia elétrica
Equipamento de laboratório forense e de patologia
Equipamento de comunicação
Máquinas pesadas
Parâmetros de Operação
| Classificação de tensão |
300 VCA máx. |
| Classificação atual |
5A máx. |
| Tamanho mínimo do fio DE |
3,0 mm ~ 6,0 mm |
| Tamanho máximo do fio OD |
8,0 mm ~ 10,0 mm |
| Área máxima da seção transversal do cabo |
0,5 mm² ~ 2,5 mm² |
Esboço de projeto
Perguntas frequentes
Como você garante a qualidade do produto?
Implementamos rigoroso controle de qualidade em todo o processo de produção: inspeção de matérias-primas, testes em linha e inspeção de amostragem final. Todos os produtos vêm com garantia de 12 meses contra defeitos de fabricação.
Como comprar seus produtos?
Você precisa fazer o seguinte:
Confirme a classificação atual e o número de contatos
Confirme o estilo de montagem
Confirme a bitola do fio do cabo
Confirme o comprimento e o material do cabo
Como posso obter amostras?
É uma honra oferecer-lhe amostras e o frete deve ser pago por você. Você pode me informar seu número de correio e seu endereço detalhado, então posso enviar uma amostra imediatamente.
Como rastrear minha remessa?
Assim que a mercadoria for enviada, enviaremos o número de rastreamento e o link da plataforma logística. Você pode acompanhar o status em tempo real online ou entrar em contato com nossa equipe para atualizações.
