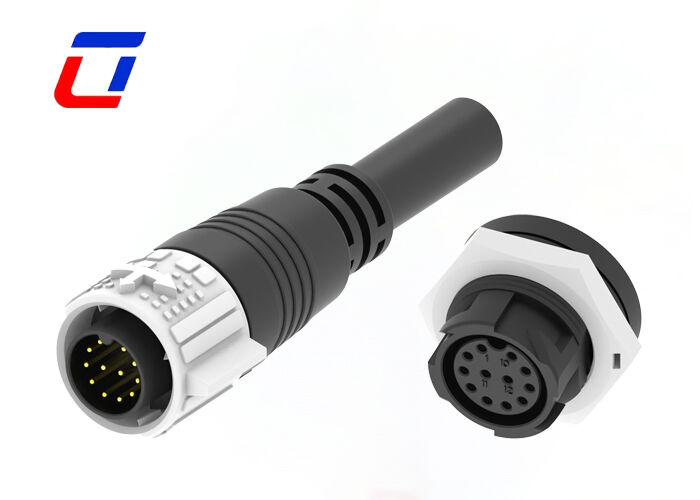

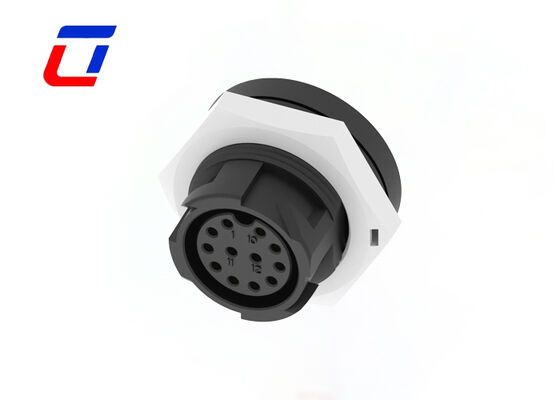

Conectores circulares de 12 pines IP67 M19
Descrição rápida
Este modelo de conectores é especializado para várias aplicações de energia, design de operação fácil em sistema de bloqueio de empurrão, só precisa de um segundo para inserir, então ele vai bloquear automaticamente.
Neste conector modelo, Power & Singal juntos em um conjunto de design está ficando cada vez mais popular para muitos dispositivos, que resolvem a energia e sinal conector separado usando perfeitamente,especialmente para aplicações de espaço limitado.
A montagem de cabos disponível para conectores de múltiplos pinos é suportada no Ulinkcon, basta compartilhar o pedido de cabo em detalhes, serviço personalizado disponível.
Especificações essenciais e projeto de adaptaçãoDispõe de uma configuração de pin de precisão de 12 pines, otimizada para transmissão de sinal e potência em cenários de baixa corrente,Assegurar o fornecimento de energia estável e a integridade do sinal para equipamentos de baixo consumo de energia; adota uma interface circular M19 padrão, servindo como uma tomada masculina que se encaixa com precisão em tomadas 12Pin com alinhamento preciso do plug-in, baixa impedância de contato,compatível com as especificações dos cabos de vários equipamentos de baixa corrente, permitindo uma instalação e acoplagem eficientes e suaves.
Proteção à prova d'água IP67: Equipado com desempenho à prova de água e poeira de alto nível IP67, adotando um projeto de proteção dupla de caixa selada integrada e anel de borracha à prova de água de alto desempenho.Pode resistir eficazmente à chuva, pulverização de água e intrusão de poeira, e até trabalhar normalmente em cenários de imersão em água a curto prazo,Eliminar completamente o risco de curto-circuito em cenários de transmissão de baixa corrente e garantir o funcionamento estável dos equipamentos em ambientes complexos.
Adaptação exclusiva de baixa corrente: corresponde com precisão aos requisitos de transmissão de baixa corrente e o design do circuito otimiza a baixa perda de consumo de energia,com um comprimento de até 10 mm,; os pinos adotam um design de condução de precisão, evitando efetivamente um baixo contato em cenários de baixa corrente e melhorando a confiabilidade da transmissão.
Material e artesanato altamente confiáveis: A carcaça é feita de plástico de engenharia de elevado isolamento, com excelente resistência à corrosão e resistência a impactos, assegurando simultaneamente a segurança do isolamento elétrico;Os pinos são revestidos de estanho para tratamento anti-oxidante, reduzindo a resistência ao contacto, melhorando a estabilidade condutiva e a vida útil e adaptando-se às necessidades de funcionamento estável a longo prazo dos equipamentos de baixa corrente.
Cenários de aplicação mais amplos: Especificamente concebido para equipamentos de baixa corrente, é amplamente utilizado em cenários de ligação, tais como pequenos sensores, equipamentos eletrónicos portáteis, equipamentos externos de monitorização de baixa potência,componentes de baixo consumo para a casa inteligenteÉ especialmente adequado para as necessidades de ligação de equipamentos de baixa corrente em ambientes exteriores ou úmidos que exijam proteção à prova d'água.
Características de segurança e conveniência: Cumprir as normas de segurança eléctrica de baixa tensão e baixa corrente, com excelente desempenho de isolamento, evitando eficazmente o risco de fugas eléctricas e choques eléctricos;Adota um projeto de ligação à prova de falhas para evitar danos ao equipamento ou ao conector causados pela inserção inversaO conector masculino tem uma estrutura compacta, fácil de instalar em espaços estreitos, e é firmemente bloqueado após a ligação, resistente a ligeiras vibrações, garantindo a estabilidade da ligação.
Principais características
- Sistema de bloqueio por empurrão e liberação rápida
- Opções multi-core: 2Pin, 3Pin, 4Pin, 5Pin para energia
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin para sinal de potência combinado
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin para sinal disponível
- Versão de montagem em campo:opções de fio para fio e fio para placa
- Corrente nominal 5A para trabalho prolongado
- Serviço de montagem de cabos suportado, bem-vindo a ser personalizado
- OEM/ODM são bem-vindos
| Parâmetros elétricos |
| Number de poloneses |
12 pinos |
| Classificação atual |
5A no máximo. |
| Nomenclatura de tensão |
300VAC no máximo |
| Durabilidade Tensão |
1500VAC @ 60 s. |
| Parâmetros técnicos |
| Resistência ao contacto |
10 mΩ no máximo |
| Estrutura de isolamento |
500 MΩ a 500 VDC |
| Temperatura de funcionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material de mofo |
PA66 |
| Material de contacto/terminal |
Brasão revestido de ouro |
| Material do selo |
De fibras sintéticas |
Indústrias de aplicação
- Luzes de crescimento
- Aplicação das comunicações
- Máquinas de codificação de produtos
- Código do produto do inventário
- Sistemas de jato de tinta
- Sistema Solar
- Equipamento de jato de tinta industrial
- Equipamento de energia elétrica
- Equipamento forense e patológico de laboratório
- Equipamento de comunicações
- Máquinas e aparelhos pesados
| Parâmetros de operação |
| Nomenclatura de tensão |
300VAC no máximo |
| Classificação atual |
5A máximo |
| Dimensão do fio min. |
3.0 mm ~ 6.0 mm |
| Tamanho máximo do fio |
8.0 mm ~ 10.0 mm |
| Área de secção transversal máxima do cabo |
0.5 mm2- 2,5 mm.2 |
Esboço do projeto
Perguntas frequentes
1P:Que métodos de envio oferecem? Quanto tempo é o tempo de entrega?
A:Fornecemos várias opções de transporte: 1) Por correio (DHL/UPS/FedEx): 3 - 7 dias úteis para pequenas encomendas; 2) Frete aéreo: 7 - 15 dias úteis; 3) Frete marítimo: 20 - 45 dias úteis.O prazo de entrega varia de acordo com o destino e o método de envio.
2P:Aceita outras moedas de pagamento além do USD?
A:Nossa moeda padrão é USD, mas também podemos aceitar EUR, GBP ou outras principais moedas. Por favor, confirme a taxa de câmbio com nossa equipe de vendas ao fazer o pedido.
3P: Como posso obter amostras?
R: É minha honra oferecer-lhe amostras, e o frete deve ser pago por si mesmo. Você pode me dizer o seu número de correio e o seu endereço de detalhe, então eu posso enviar-lhe uma amostra de uma vez.
4P: Como posso rastrear o meu carregamento?
R: Uma vez que os produtos forem enviados, enviaremos o número de rastreamento e o link da plataforma de logística.
Por favor verifique seu email!
