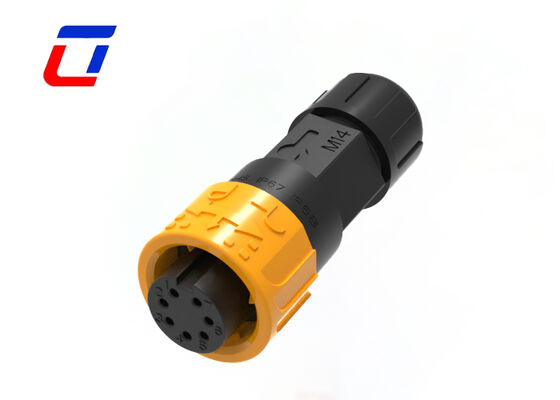

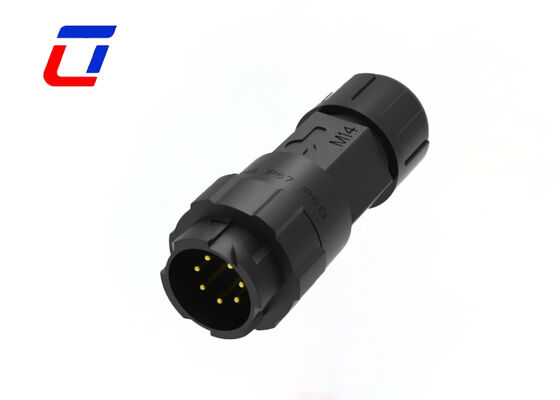

Conector de emenda de fio CE M16 à prova d'água 7 pinos Conector de nylon para cabo externo
Visão geral do produto

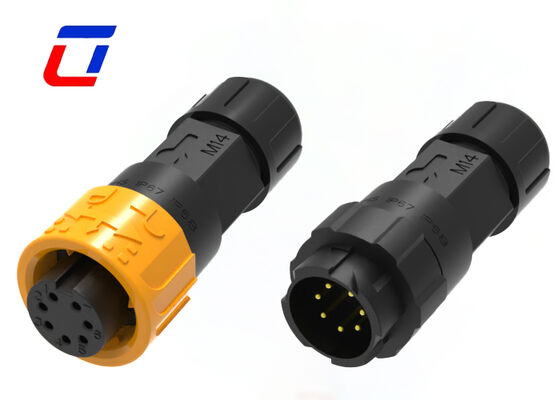

Conectores automotivos M16 macho fêmea de 7 pinos para sinal de baixa potência
Principais características
- Sistema de liberação rápida com trava de pressão
- Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos, 7 pinos, 8 pinos, 2+4 pinos
- Versão de montagem em campo: fio a fio / fio a placa
- Serviço de montagem de cabos suportado, bem-vindo ao personalizado
- OEM/ODM bem-vindos
Descrição do produto
Posicionamento do núcleo:Conector de emenda de fio à prova d'água com certificação CE dedicado para uso externo, compatível com a especificação M16. Com design de transmissão de 7 pinos de vários ramos, ele se concentra em emendas rápidas e transmissão estável de energia/sinal de cabos externos.
Materiais de alta qualidade:Carcaça feita de nylon de alta resistência com excelente resistência às intempéries e resistência ao envelhecimento por UV, capaz de suportar choques de temperatura de -40℃ a +105℃. Contatos feitos de liga de cobre banhada a ouro para excelente condutividade e resistência à corrosão.
Desempenho de proteção:Classificação IP67 à prova d'água e à prova de poeira com estrutura de vedação dupla e anéis de borracha à prova d'água personalizados, isolando efetivamente a intrusão de umidade, areia e poeira.
Design de conexão:Mecanismo de travamento por pressão trava automaticamente após a inserção, antivibração e anti-queda. Design de alinhamento preciso de 7 pinos evita inserções incorretas.
Cenários de aplicação:Emenda de linha de segurança externa, equipamentos de irrigação de jardim, iluminação externa, linhas auxiliares de módulos fotovoltaicos e manutenção de cabos de equipamentos externos industriais.
Parâmetros elétricos
| Parâmetro |
Especificação |
| Número de polos |
7 pinos |
| Classificação de corrente |
5A máx. |
| Classificação de tensão |
60VAC máx |
| Tensão de durabilidade |
500VAC @ 60 s. |
Indústrias de aplicação
- Luzes de crescimento
- Aplicação de comunicações
- Máquinas de codificação de produtos
- Codificação de produtos de inventário
- Sistemas de jato de tinta
- Sistema solar
- Equipamentos industriais de jato de tinta
- Equipamentos de energia elétrica
- Equipamentos forenses e de patologia de laboratório
- Equipamentos de comunicação
- Máquinas pesadas
Parâmetros técnicos
| Parâmetro |
Especificação |
| Resistência de contato |
10 mΩ máx |
| Estrutura de isolamento |
500 MΩ a 500VDC |
| Temperatura de operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material do molde |
PA66 |
| Material de contato/terminal |
Latão banhado a ouro |
| Material de vedação |
Silicone |
Parâmetros de operação
| Parâmetro |
Especificação |
| Classificação de tensão |
300VAC máx |
| Classificação de corrente |
5A máx |
| Tamanho mínimo do fio OD |
3,0 mm ~ 6,0 mm |
| Tamanho máximo do fio OD |
8,0 mm ~ 10,0 mm |
| Área máxima da seção transversal do cabo |
0,5 mm² ~ 2,5 mm² |
Esboço de design
Perguntas frequentes
Quais métodos de envio você oferece? Quanto tempo é o tempo de entrega?
Oferecemos várias opções de envio: 1) Courier (DHL/UPS/FedEx): 3 - 7 dias úteis para encomendas pequenas; 2) Frete aéreo: 7 - 15 dias úteis; 3) Frete marítimo: 20 - 45 dias úteis. O tempo de entrega varia de acordo com o destino e o método de envio.
Onde está localizada sua fábrica?
Localizada no Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China
Como faço para fazer um pedido? Qual é o processo?
O processo de pedido é simples: 1) Confirme os detalhes do produto e obtenha uma fatura proforma (PI); 2) Faça o pagamento inicial conforme acordado; 3) Iniciamos a produção e atualizamos você com o progresso; 4) Pague o saldo antes do envio; 5) Organize a entrega e forneça informações de rastreamento.
Quantos materiais você pode fornecer?
Existem alguns materiais diferentes de conector e cabo, geralmente usamos material PVC/Nylon para produzir conector, material PVC/Borracha/Silicone foi usado em cabo. Claro que também podemos, de acordo com suas necessidades, escolher o material.
