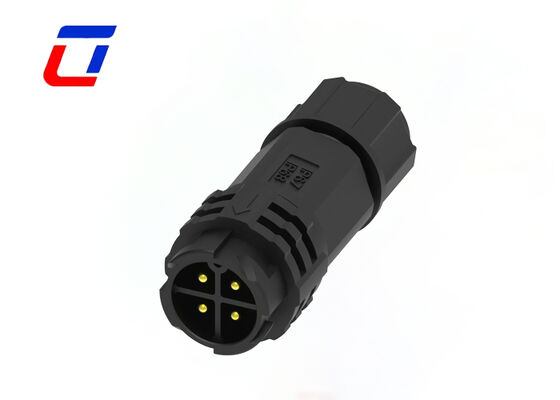

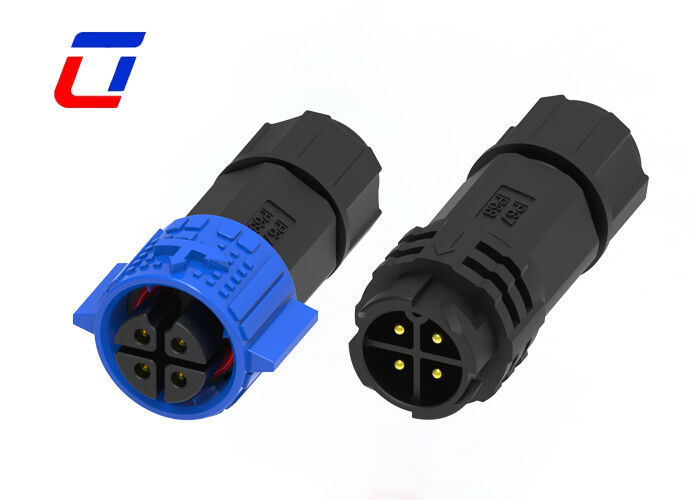

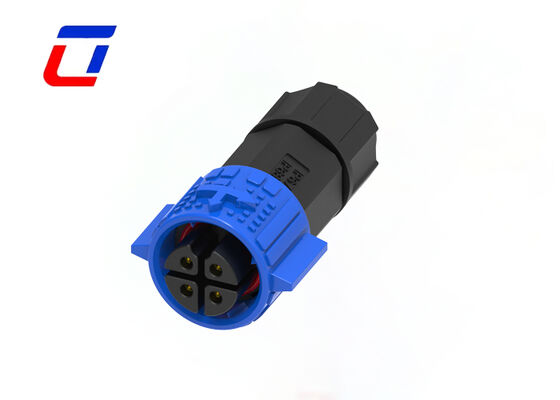

Conector Externo Macho para Fêmea M19 de 4 Pinos com Classificação IP67
Descrição Rápida
Especificações Principais
Estrutura circular padrão M19, canais de transmissão de energia de 4 pinos, tensão nominal de 300V. Permite acoplamento preciso macho-fêmea, projetado para conexões de energia de grau industrial, ideal para as necessidades de acoplamento de cabos eficientes de sistemas de média-baixa tensão.
Estrutura e Acabamento
Carcaça de plástico de engenharia de alta resistência às intempéries; núcleos de pino de latão de alta condutividade (processados com precisão). Inserção/extração suave macho-fêmea, estrutura de vedação profissional garante conexão segura com excelente desempenho anti-vibração e anti-queda.
Desempenho de Transmissão
Tensão nominal de 300V para transmissão de energia de média-baixa tensão; design de 4 pinos garante estabilidade de corrente. Baixa resistência de contato dos pinos reduz o consumo de energia de transmissão e a geração de calor, garantindo o fornecimento de energia contínuo e confiável do equipamento.
Campos de Aplicação
Amplamente aplicado em sistemas de distribuição de energia externa, interfaces de energia de equipamentos de automação industrial, instalações externas de nova energia, conexões de energia de monitoramento de segurança e outros cenários de transmissão de energia que requerem proteção IP67 e acoplamento macho-fêmea.
Principais Características
- Sistema de liberação rápida por trava de pressão
- Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos para energia
- 3+2 pinos, 3+3 pinos, 3+4 pinos, 3+5 pinos, 3+9 pinos e 2+20 pinos para combinação de energia e sinal
- 6 pinos, 7 pinos, 8 pinos, 9 pinos, 10 pinos, 11 pinos, 12 pinos, 14 pinos, 16 pinos e 18 pinos disponíveis para sinal
- Versão de montagem em campo: opções de fio a fio e fio a placa
- Corrente nominal de 15A para trabalho de longa duração
- Serviço de montagem de cabos suportado, bem-vindo para customizar
- OEM/ODM bem-vindo
| Parâmetros Elétricos |
| Número de Polos |
4 pinos |
| Corrente Nominal |
15A máx. |
| Tensão Nominal |
300VAC máx. |
| Tensão de Durabilidade |
1000VAC @ 60 s. |
| Parâmetros Técnicos |
| Resistência de Contato |
10 mΩ máx. |
| Estrutura de Isolamento |
500 MΩ a 500VDC |
| Temperatura de Operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material do Molde |
PA66 |
| Material do Contato/Terminal |
Latão Banhado a Ouro |
| Material da Vedação |
Silicone |
| Parâmetros de Operação |
| Tensão Nominal |
600VAC máx. |
| Corrente Nominal |
15A máx. |
| OD Mínimo do Fio |
3.0mm ~ 6.0mm |
| OD Máximo do Fio |
8.0mm ~ 10.0mm |
| Área Máxima da Seção Transversal do Cabo |
0.5mm2 ~ 2.5mm2 |
Indústrias de Aplicação
- Luzes de Crescimento
- Aplicação de Comunicações
- máquinas de codificação de produtos
- codificação de produtos de inventário
- sistemas de jato de tinta
- Sistema Solar
- equipamentos industriais de jato de tinta
- Equipamentos de energia elétrica
- Equipamentos forenses e de patologia de laboratório
- Equipamentos de comunicação
- Maquinário pesado
Esboço de Design
FAQ
1. P: Vocês são uma fábrica ou empresa de comércio?
R: Somos uma fábrica. Localizada no Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China
2. P: Vocês suportam a personalização de produtos?
R: Sim, a personalização está disponível para especificações, cores, logotipos e embalagens. Por favor, forneça seus requisitos detalhados, e nós orçaremos de acordo com um processo de confirmação de amostra.
3. P: Como comprar seus produtos?
R: Você precisa fazer o seguinte:
- Confirmar a Corrente Nominal e o Número de Contatos
- Confirmar o estilo de montagem
- Confirmar a bitola do fio do cabo
- Confirmar o comprimento e o material do cabo.
