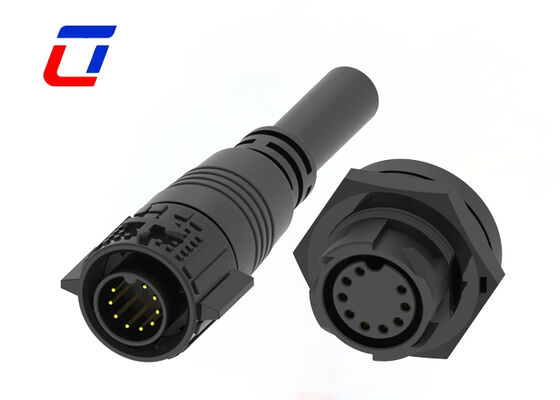

Conector de Dados de 9 Pinos M19 Conector à Prova D'água IP67
Principais Características
- Sistema de liberação rápida com trava por pressão
- Opções multicore: 2 Pinos, 3 Pinos, 4 Pinos, 5 Pinos para Alimentação
- 3+2 Pinos, 3+3 Pinos, 3+4 Pinos, 3+5 Pinos, 3+9 Pinos e 2+20 Pinos para combinação de sinal de alimentação
- 6 Pinos, 7 Pinos, 8 Pinos, 9 Pinos, 10 Pinos, 11 Pinos, 12 Pinos, 14 Pinos, 16 Pinos e 18 Pinos disponíveis para sinal
- Versão de montagem em campo: opções de fio a fio e fio a placa
- Corrente nominal de 5A para trabalho prolongado
- Serviço de montagem de cabos suportado, bem-vindo para personalizar
- OEM/ODM bem-vindo
Indústrias de Aplicação
- Luzes de Crescimento
- Aplicação de Comunicações
- Máquinas de codificação de produtos
- Codificação de produtos de inventário
- Sistemas de jato de tinta
- Sistema Solar
- Equipamentos industriais de jato de tinta
- Equipamentos de energia elétrica
- Equipamentos forenses e de patologia de laboratório
- Equipamentos de comunicação
- Máquinas pesadas
Descrição Rápida
Apresentando uma configuração precisa de 9 pinos, este conector é projetado exclusivamente para cenários de transmissão de sinal fio-a-placa. Com espaçamento de pinos estritamente em conformidade com os padrões industriais, garante o alinhamento preciso com placas de circuito e suporta a transmissão síncrona de sinais multicanais de baixa interferência. O fator de forma compacto M19 se encaixa perfeitamente no espaço de instalação limitado dentro do equipamento, permitindo a interação eficiente de sinais entre cabos e placas de circuito sem adaptadores adicionais. É amplamente adequado para as necessidades de conexão de sinal de sensores externos, dispositivos de monitoramento e terminais de controle industrial.
Adotando um processo de formação moldada de uma peça, ele integra perfeitamente os cabos com o corpo do conector. Combinado com uma estrutura de vedação de alta precisão, impede efetivamente a invasão de umidade e poeira através dos pontos de conexão do cabo. O produto atinge um alto nível de proteção exigido para aplicações externas, resistindo à lavagem pela chuva, acúmulo de poeira, radiação UV e flutuações severas de temperatura. Ele mantém um desempenho estável de transmissão de sinal em ambientes agressivos, como estações base externas, iluminação municipal e equipamentos de detecção de campo.
Integrado com uma estrutura de bloqueio rápido com um clique, suporta operação sem ferramentas e com uma mão. Basta alinhar o conector macho com o cabeçalho fêmea na placa de circuito e pressionar para obter um bloqueio seguro, com um design de feedback de clique audível confirmando a conexão adequada. Este mecanismo não apenas elimina a operação complicada das conexões roscadas tradicionais, reduzindo significativamente o tempo de instalação em espaços confinados e em alta altitude ao ar livre, mas também impede efetivamente a interrupção do sinal causada por vibração, vento ou contato acidental.
Os pinos de sinal são feitos de liga de cobre banhada a ouro, apresentando resistência de contato extremamente baixa e excelente desempenho anti-oxidação. Mesmo para uso a longo prazo em ambientes externos com alta umidade, garante a precisão e estabilidade da transmissão do sinal. A carcaça do conector é feita de plástico de engenharia de alta resistência, que combina resistência ao impacto, resistência ao desgaste e resistência à corrosão, proporcionando proteção confiável para a estrutura interna de transmissão de sinal e prolongando a vida útil geral do produto.
| Parâmetros Elétricos |
| Número de Pólos |
9 Pinos |
| Classificação de Corrente |
5 Amax. |
| Classificação de Tensão |
60VAC máx. |
| Tensão de Durabilidade |
500VAC @ 60 s. |
| Parâmetros Técnicos |
| Resistência de Contato |
10 mΩ máx. |
| Estrutura de Isolamento |
500 MΩ a 500VDC |
| Temperatura de Operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material do Molde |
PA66 |
| Material de Contato/Terminal |
Latão banhado a ouro |
| Material de Vedação |
Silicone |
| Parâmetros de Operação |
| Classificação de Tensão |
300VAC máx. |
| Classificação de Corrente |
5A máx. |
| Tamanho Mínimo do Fio OD |
3,0 mm ~ 6,0 mm |
| Tamanho Máximo do Fio OD |
8,0 mm ~ 10,0 mm |
| Área Máxima da Seção Transversal do Cabo |
0,5 mm2 ~ 2,5 mm2 |
Esboço do Design
FAQ
1. P: Você é uma fábrica ou empresa comercial?
R: Somos uma fábrica. Localizada no Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China
2. P: Como rastrear meu envio?
R: Assim que as mercadorias forem enviadas, enviaremos o número de rastreamento e o link da plataforma de logística. Você pode rastrear o status em tempo real online ou entrar em contato com nossa equipe para obter atualizações.
3. P: Como posso obter amostras?
R: É uma honra oferecer-lhe amostras, e o frete deve ser pago por você. Você pode me informar seu número de correio e seu endereço detalhado, então posso enviar a amostra imediatamente.
4. P: Qual é a sua Quantidade Mínima de Pedido (MOQ)?
R: O MOQ varia de acordo com o tipo de produto—geralmente 500 unidades para modelos padrão e 1000 unidades para itens personalizados. MOQ mais baixo pode ser negociado para pedidos de teste ou cooperação de longo prazo.
