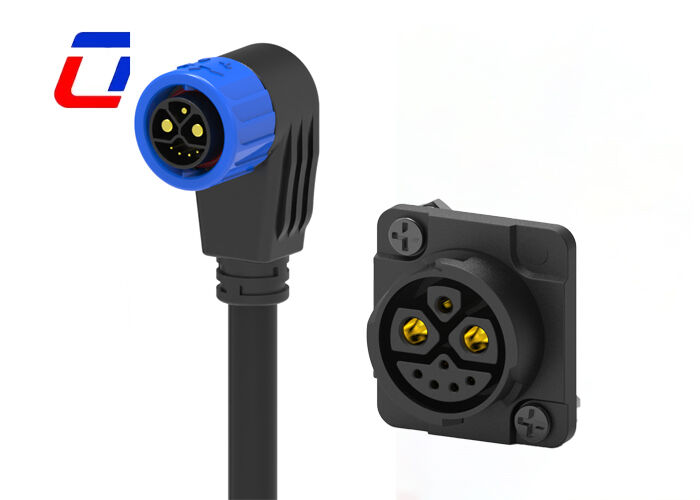

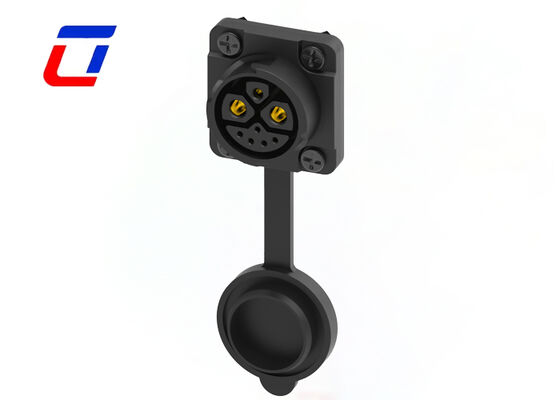

Name: M23 Conectores de cabo redondo Plástico 2+1+5 Pin Conector à prova d'água
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Availability: InStock

Casa Produtos Multi Pin Connectors Waterproof

M23 Conectores de cabo redondo Plástico 2+1+5 Pin Conector à prova d'água

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M23

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	1. Saco plástico; 2. Caixa; 3. Conforme as necessidades do cliente
Tempo de entrega:	3 a 6 dias úteis
Termos de pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Habilidade da fonte:	100.000 pares mensais

Contato

Descrição de produto detalhada

Alfinete:	2+1+5 pinos	Classificação atual:	50A, 15A
Tipo:	conector à prova d'água	Material:	PA66
Faixa de diâmetro:	24-9AWG	Nível de proteção:	IP67
Destacar:	Conector redondo à prova d'água M23 , 2+1+5 fios de pin para conector de placa , Conector impermeável de plástico com vários pinos

1 Aterramento 2 Potência 5 Dados M23 IP67 Conector à prova d'água Bloqueio por empurrão

Visão geral do produto

Este produto é um conector de especificação M23 dedicado, adoptando um layout funcional de pinos de 1 pin para aterramento, 2 pinos para alimentação e 5 pinos para dados,com uma capacidade de potência não superior a 50 W,É uma solução de conexão de alta fiabilidade personalizada para a transmissão síncrona de " grounding power-data " em cenários industriais.O conector tem divisões de função de pin claras, permitindo a operação independente e paralela da protecção da ligação à terra, da fonte de alimentação e da transmissão de dados multicanal, evitando completamente a interferência mútua entre os diferentes tipos de sinais,e estabelecendo uma base sólida de ligação para o funcionamento estável dos sistemas de controlo industrial.

O desempenho principal centra-se na garantia de fiabilidade multidimensional:A classificação IP67 de resistência à água e à poeira é alcançada através de um anel de borracha de vedação profissional e de uma estrutura de caixa integrada, que pode isolar completamente a intrusão de poeira e ainda funcionar normalmente quando imerso em 1 metro de profundidade de água durante 30 minutos, facilmente lidar com manchas de óleo, vapor de água úmido,chuva e outros ambientes complexos em oficinas industriaisOs contatos dos pinos são feitos de liga de cobre de alta pureza com tratamento anti-oxidante, com baixa resistência ao contacto e excelente condutividade.O canal de dados de 5 pinos pode transmitir com precisão dados-chave, como feedback do sensor e comandos de controle do equipamento, evitando a atenuação ou o atraso do sinal; o canal de alimentação de 2 pinos pode suportar de forma estável os requisitos de alimentação; e o canal de aterragem de 1 pinos desvia efetivamente a eletricidade estática,assegurar a segurança dos equipamentos e do pessoal.

O conceito estrutural equilibra a conveniência e a estabilidade. O inovador mecanismo de bloqueio por empurrão pode completar a fixação precisa e o bloqueio firme com uma imprensa leve,e pode ser separado por virar suavemente a fivela ao desbloquear, sem ferramentas profissionais, melhorando consideravelmente a eficácia da instalação no local, da colocação em serviço e da manutenção posterior.Esta estrutura tem um excelente desempenho anti-vibração e anti-queda, que pode adaptar-se ao ambiente de vibração durante a operação de alta frequência de equipamentos industriais e garantir a continuidade da ligação.Equipamento de fabricação inteligente, instrumentos de precisão, robôs industriais e outros cenários,O produto fornece um suporte de ligação abrangente e fiável para sistemas industriais que precisam simultaneamente de uma proteção contra ligações à terra., alimentação e interação de dados.

Indústrias de aplicação

Luzes de crescimento
Aplicação das comunicações
Máquinas de codificação de produtos
Codificação dos produtos do inventário
Sistemas de jato de tinta
Sistema Solar
Equipamento de jato de tinta industrial
Equipamento de energia elétrica
Equipamento de laboratório de medicina forense e patologia
Equipamento de comunicações
Máquinas pesadas

Características técnicas

Estrutura moldada a 90 graus, adequada para espaços estreitos: Adota um projeto de moldagem integrado de curvatura de 90 graus, que economiza efetivamente espaço de instalação e é especialmente adequado para instalação em áreas estreitas, como equipamentos interiores e cantos;o ângulo de moldagem preciso garante o encaminhamento regular dos cabos, evitando os danos causados pela torção e puxa do cabo, e melhorando a racionalidade e a estética da disposição da ligação.

2+1+5 Pin Layout dividido, transmissão precisa sem interferência: Utiliza um design de pinos separados de 2 pinos + 1 pinos + 5 pinos, correspondendo a diferentes circuitos de alimentação e canais de sinal, respectivamente,Realização de transmissão síncrona e precisa de alimentação e sinais múltiplos, e evitando completamente interferências entre diferentes tipos de sinais; os pinos são feitos de material metálico altamente condutor com pequena resistência ao contacto e baixa perda de transmissão,assegurar o funcionamento estável do equipamento.

Projeto de bloqueio por empurrão, conexão firme e conveniente: Equipado com uma conveniente estrutura de bloqueio de tipo push, a ligação e a desconexão são simples e o bloqueio ou desbloqueio podem ser completados com uma pequena prensa,Melhorar significativamente a eficiência da instalação e manutençãoApós o bloqueio, o encaixe é apertado, com excelente resistência a choques e desempenho anti-caída, que pode resistir eficazmente a vibrações e a puxagem externa durante a operação do equipamento,assegurar uma ligação contínua e estável.

Parâmetros elétricos

Número de poloneses	Conector à prova d'água de 8 pinos
Classificação atual	50+15A+5Amax.
Nomenclatura de tensão	300VAC no máximo
Durabilidade Tensão	1500VAC @ 60 s.

Parâmetros técnicos

Resistência ao contacto	10 mΩ no máximo
Estrutura de isolamento	500 MΩ a 500 VDC
Temperatura de funcionamento	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando acoplado
Material de mofo	PA66
Material de contacto/terminal	Brasão revestido de ouro
Material do selo	De fibras sintéticas

Parâmetros de operação

Nomenclatura de tensão	600VAC no máximo
Classificação atual	50A no máximo
Dimensão do fio min.	3.0 mm ~ 6.0 mm
Tamanho máximo do fio	8.0 mm ~ 16.0 mm
Área de secção transversal máxima do cabo	0.5 mm2 ~ 10.0 mm2
