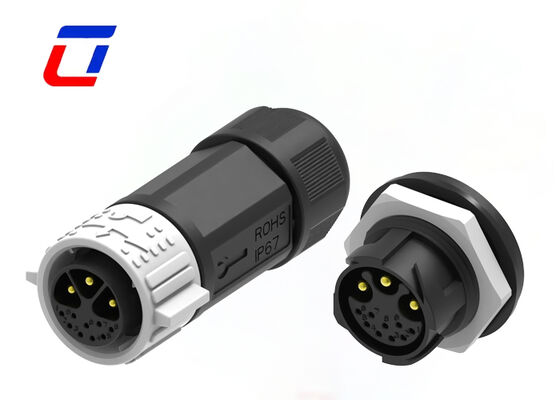

Name: Conector de painel macho fêmea M25 banhado a ouro, conector à prova d'água de 3+9 pinos
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Produtos Soquete impermeável da tomada

Conector de painel macho fêmea M25 banhado a ouro, conector à prova d'água de 3+9 pinos

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs
Número do modelo:	M25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	Caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, MoneyGram, L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Número de pinos:	3+9 PIN	Classificação à prova d'água:	IP67
Faixa de temperatura:	-40℃~+105℃	Material:	Nylon
Modo de conexão:	Bloqueio de pressão	Material de isolamento:	PVC
Destacar:	M25 Conector de montagem de painel à prova d'água , conector banhado a ouro de 3+9 pinos , Tomada e plugue à prova d'água macho fêmea

Tipos de Conectores Multi-Pin do Conector à Prova d'Água para Exteriores M25 de 3+9 Pinos

Principais Características

Sistema de liberação rápida com trava por pressão
Opções multi-núcleo: 2 Pinos, 3 Pinos, 4 Pinos, 5 Pinos, 3+2 Pinos, 3+3 Pinos, 3+9 Pinos, 3+13 Pinos e 2+20 Pinos
Versão de montagem em campo: opções fio a fio e fio a placa
Corrente nominal de 30A+5A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo para personalizar
OEM/ODM bem-vindos

Indústrias de aplicação

Aplicação de Comunicações
Máquinas de codificação de produtos
Codificação de produtos de inventário
Sistemas de jato de tinta
Sistema Solar
Equipamentos industriais de jato de tinta
Equipamentos de energia elétrica
Equipamentos forenses e de patologia de laboratório
Equipamentos de comunicação
Máquinas pesadas

Detalhes rápidos de 6 PinosConector Macho fêmea

1. Principais especificações

Artesanato do núcleo: O design do terminal banhado a ouro aprimora a condutividade elétrica e o desempenho anti-oxidação, prolongando a vida útil do produto
Detalhes da interface: Dimensão M25 com configuração multi-pinos de 3+9 Pinos, permitindo o acoplamento macho-fêmea e compatível com aplicações de montagem em painel
Classificações elétricas: Corrente nominal de 30A+5A, ideal para requisitos de fornecimento de energia e transmissão de sinal de dispositivos de média potência
Desempenho de proteção: A construção à prova d'água garante operação confiável em ambientes externos adversos, resistindo efetivamente à umidade e poeira

2. Principais vantagens do produto

Benefícios do terminal banhado a ouro: A resistência de contato mínima garante uma transmissão elétrica eficiente e estável, com excelente resistência à oxidação e corrosão
Fácil instalação e encaixe: Suporta montagem em painel, com estrutura de acoplamento macho-fêmea para posicionamento preciso e montagem/desmontagem sem problemas
Função multi-pinos integrada: Circuitos independentes de 3+9 Pinos permitem o fornecimento simultâneo de energia e transmissão de sinal multicanal, alcançando alta integração funcional
Durabilidade ao ar livre: O design à prova d'água selado resiste efetivamente à chuva, umidade e poeira, tornando-o adequado para serviço externo de longo prazo

3. Cenários de aplicação

Amplamente utilizado em equipamentos de monitoramento externo, sistemas de iluminação externa e outros cenários que exigem fonte de alimentação à prova d'água externa
Adequado para linhas de produção de automação industrial, instrumentos de teste externos e outros equipamentos que precisam transmitir energia e sinais multicanais ao mesmo tempo
Aplicável a várias necessidades de conexão de equipamentos elétricos externos de média potência que exigem montagem em painel e encaixe macho fêmea

4. Serviços personalizados

Fornece serviços de personalização para conectores multi-pinos M25 de 3+9 Pinos, que podem ser adaptados de acordo com as dimensões reais de instalação e especificações do cabo (diâmetro/comprimento do fio)
Para personalização, cenários de uso detalhados e parâmetros técnicos precisam ser fornecidos, e uma equipe profissional fornecerá uma solução de adaptação de montagem em painel exclusiva

Recursos do tipo de produto
Sistema de conector	Cabo para placa
Selável	Sim
Conector e terminais de contato para	Fio e cabo
Tipo de conector circular	Plugue, receptáculo
Tipo de concha	Concha de plástico
Tipo de produto	Kit de conector
Recursos de configuração
Número de posições	3+9
Número de posições de sinal	9
Contatos pré-carregados	Sim
Características elétricas
Tensão de operação (VAC)	600V máx.
Tensão de operação (VDC)	600V máx.
Recursos do corpo
Material da concha	PA66
Tipo de material de isolamento do conector circular	Termoplástico de baixo risco de incêndio
Hermeticamente selado	Sim
Estilo de entrada	Lateral
Tipo de proteção ambiental	Vedado com elastômero, hermeticamente selado
Material do anel O	Vedado com elastômero, hermeticamente selado
Proteção ambiental	Sim
Recursos de contato
Classificação de corrente de contato (Máx.) (A) .	30A+5A máx.
Tipo de contato do conector circular	Pino-soquete
Fixação mecânica
Tipo de montagem do conector	Montagem em cabo (suspensão livre)
Tipo de alinhamento de acoplamento	Chaveado
Retenção de acoplamento	Com
Dimensões
Tamanho do fio (AWG)	20AWG,18AWG,16AWG,14AWG,
Condições de uso
Faixa de temperatura de operação (°C)	-40 ~105°C
Nível de vedação de água IP	IP67
Nível de vedação de poeira IP	6
Padrões da indústria
Classificação de inflamabilidade UL	UL 94V-0

Dimensão de produção

Mais detalhes técnicos

Perguntas frequentes

P1: Quantos materiais você pode fornecer?

A1: Existem alguns materiais diferentes de conector e cabo, geralmente usamos material PVC/Nylon para produzir conector, material PVC/Borracha/Silicone foi usado em cabo. Claro, também podemos, de acordo com suas necessidades, escolher o material.

P2:E se houver problemas de qualidade com os produtos recebidos?

A2: Por favor, forneça fotos/vídeos dos produtos defeituosos dentro de 7 dias após o recebimento. Verificaremos o problema e ofereceremos soluções como substituição gratuita, reparo ou reembolso parcial com base na situação.

P3: Como escolher o conector adequado?

A3: Você precisa fazer o seguinte:
* Confirmar a classificação de corrente e o número de contatos
* Confirmar o estilo de montagem precisa ser pré-cabeado ou não. Se necessário, confirme o próximo.
* Confirmar a bitola do cabo
* Confirmar o comprimento e o material do cabo.

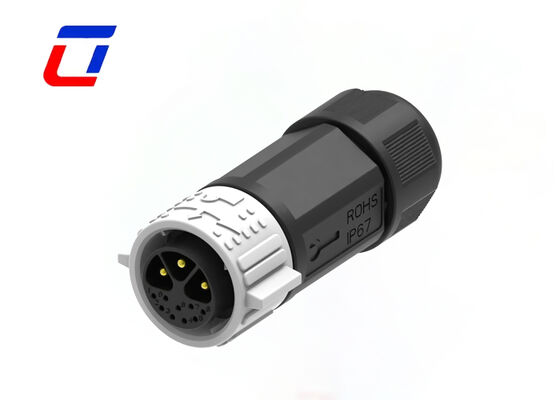

Conector de painel macho fêmea M25 banhado a ouro, conector à prova d'água de 3+9 pinos 2
