Name: Conector de painel M25 3+13 pinos, sinal e alimentação, IP67, adaptador de tomada industrial
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Produtos Conector fêmea masculino impermeável

Conector de painel M25 3+13 pinos, sinal e alimentação, IP67, adaptador de tomada industrial

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs
Número do modelo:	M25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	Caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, MoneyGram, L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Número de pinos:	3+13 PINOS	Atual:	15A+5A
Classificação à prova d'água:	IP67	Faixa de temperatura:	-40℃~+105℃
Classificação resistente a chamas:	UL94-V0	Material de contato:	Latão banhado a ouro
Destacar:	Conector de painel M25 IP67 , Adaptador de plugue industrial de 3+13 pinos , Conector de alimentação de sinal à prova d'água

Conector de tomada de pino 3+13 à prova d'água M25 Conector de dados e energia IP67, Travamento rápido

Principais características

Sistema de liberação rápida com trava de pressão
Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos, 3+2 pinos, 3+3 pinos, 3+9 pinos, 3+13 pinos e 2+20 pinos
Versão de montagem em campo: opções de fio a fio e fio a placa
Corrente nominal de 20A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo ao personalizado
OEM/ODM bem-vindo

Detalhes rápidos de 16 pinosConector macho fêmea

1. Principais especificações

Artesanato central: O design do terminal banhado a ouro aprimora a condutividade elétrica e o desempenho anti-oxidação, prolongando a vida útil do produto
Detalhes da interface: Dimensão M25 com configuração multi-pinos 3+9 pinos, permitindo o acoplamento macho-fêmea e compatível com aplicações de montagem em painel
Classificações elétricas: Corrente nominal de 30A e tensão nominal de 300V, idealmente adequadas para requisitos de fornecimento de energia e transmissão de sinal de dispositivos de média potência
Desempenho de proteção: A construção à prova d'água garante operação confiável em ambientes externos agressivos, resistindo efetivamente à umidade e poeira

2. Principais vantagens do produto

Benefícios do terminal banhado a ouro: A resistência de contato mínima garante uma transmissão elétrica eficiente e estável, com excelente resistência à oxidação e corrosão
Fácil instalação e encaixe: Suporta montagem em painel, com estrutura de acoplamento macho-fêmea para posicionamento preciso e montagem/desmontagem sem problemas
Função multi-pinos integrada: Circuitos independentes de 3+9 pinos permitem o fornecimento simultâneo de energia e transmissão de sinal multicanal, alcançando alta integração funcional
Durabilidade externa: O design à prova d'água selado resiste efetivamente à chuva, umidade e poeira, tornando-o adequado para serviço externo de longo prazo

3. Cenários de aplicação

Amplamente utilizado em equipamentos de monitoramento externo, sistemas de iluminação externa e outros cenários que exigem fonte de alimentação externa à prova d'água
Adequado para linhas de produção de automação industrial, instrumentos de teste externos e outros equipamentos que precisam transmitir energia e sinais multicanais ao mesmo tempo
Aplicável a várias necessidades de conexão de equipamentos elétricos externos de média potência que exigem montagem em painel e encaixe macho-fêmea

4. Serviços personalizados

Fornece serviços de personalização para conectores multi-pinos M25 3+9 pinos, que podem ser adaptados de acordo com as dimensões reais de instalação e especificações do cabo (diâmetro/comprimento do fio)
Para personalização, cenários de uso detalhados e parâmetros técnicos precisam ser fornecidos, e uma equipe profissional fornecerá adaptação exclusiva para montagem em painel

Indústrias de aplicação

Aplicação de comunicações
máquinas de codificação de produtos
codificação de produtos de inventário
sistemas de jato de tinta
Sistema solar
equipamentos industriais de jato de tinta
Equipamentos de energia elétrica
Equipamentos forenses e de patologia de laboratório
Equipamentos de comunicação
Máquinas pesadas

Recursos do tipo de produto
Sistema de conector	Cabo para placa
Selável	Sim
Conector e contato terminam em	Fio e cabo
Tipo de conector circular	Plugue, receptáculo
Tipo de concha	Concha de plástico
Tipo de produto	Kit de conector
Recursos de configuração
Número de posições	3+13
Número de posições de sinal	13
Contatos pré-carregados	Sim
Características elétricas
Tensão de operação (VAC)	300V máx.
Tensão de operação (VDC)	300V máx.
Recursos do corpo
Material da concha	PA66
Tipo de material de isolamento do conector circular	Termoplástico de baixo risco de incêndio
Hermeticamente selado	Sim
Estilo de entrada	Lateral
Tipo de proteção ambiental	Vedado com elastômero, hermeticamente selado
Material do anel O	Vedado com elastômero, hermeticamente selado
Proteção ambiental	Sim
Recursos de contato
Classificação de corrente de contato (máx.) (A) .	15A máx.
Tipo de contato do conector circular	Pino-soquete
Fixação mecânica
Tipo de montagem do conector	Montagem em cabo (suspensão livre)
Tipo de alinhamento de acoplamento	Chaveado
Retenção de acoplamento	Com
Dimensões
Tamanho do fio (AWG)	20AWG,18AWG,16AWG,14AWG,
Condições de uso
Faixa de temperatura de operação (°C)	-40 ~105°C
Nível de vedação de água IP	IP67
Nível de vedação de poeira IP	6
Padrões da indústria
Classificação de inflamabilidade UL	UL 94V-0

Mais detalhes técnicos

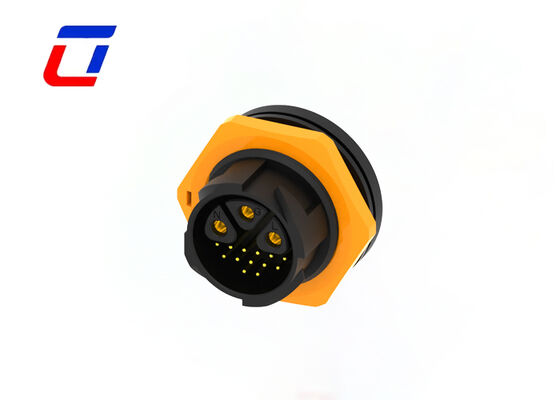

Conector de painel M25 3+13 pinos, sinal e alimentação, IP67, adaptador de tomada industrial 0

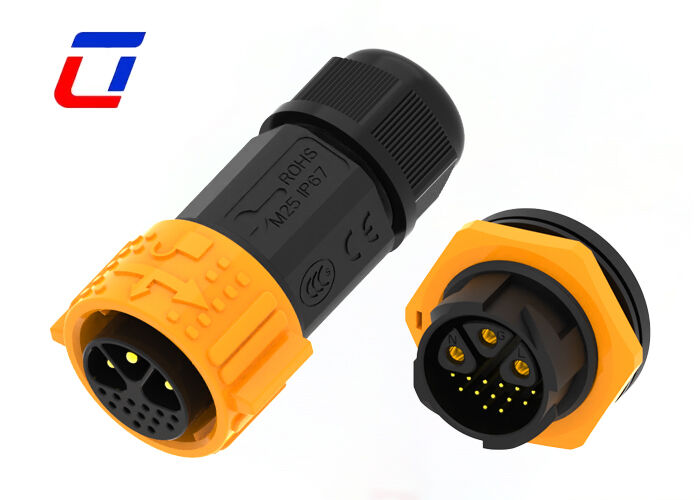

Conector de painel M25 3+13 pinos, sinal e alimentação, IP67, adaptador de tomada industrial 1

Perguntas frequentes

P1: Qual é a tensão nominal?

A1: A tensão nominal também conhecida como tensão de operação, que depende principalmente do material de isolamento do conector usado, do espaçamento entre o tamanho do contato. Alguns dos componentes ou dispositivos em menos de sua tensão nominal podem não ser concluídos em suas funções.

P2: Como faço um pedido? Qual é o processo?

A2: O processo de pedido é simples: 1) Confirme os detalhes do produto e obtenha uma fatura proforma (PI); 2) Faça o pagamento inicial conforme acordado; 3) Começamos a produção e atualizamos você com o progresso; 4) Pague o saldo antes do envio; 5) Organize a entrega e forneça informações de rastreamento.

P3: Como rastrear meu envio?

A3: Assim que as mercadorias forem enviadas, enviaremos o número de rastreamento e o link da plataforma de logística. Você pode rastrear o status em tempo real online ou entrar em contato com nossa equipe para obter atualizações.

Conector de painel M25 3+13 pinos, sinal e alimentação, IP67, adaptador de tomada industrial 2
