M25 3+13 Pin IP67 conector à prova d'água de liberação rápida
3+13 Pin Plug Socket Waterproof M25 Conector de dados e energia IP67, bloqueio rápido
Principais características
- Sistema de bloqueio por empurrão e liberação rápida
- Opções multicore: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin e 2+20Pin
- Versão de montagem em campo: opções de fio para fio e fio para placa
- Corrente nominal 20A para trabalho prolongado
- Serviço de montagem de cabos suportado, bem-vindo a ser personalizado
- OEM/ODM são bem-vindos
Especificações do produto
16-Pin 3+13 Design de núcleo dividido
O layout dividido de 16 pinos (3 pinos de potência + 13 pinos de sinal) elimina a interferência cruzada, suporta a alimentação industrial e a transmissão de sinal de multi-precisão.Estrutura circular compatível com o M25 com suporte de montagem em painel, alinhamento preciso dos pinos para conexões estáveis.
Estrutura circular impermeável e durável
A vedação impermeável de alta qualidade com anel de borracha personalizado resiste à chuva, areia, óleo e umidade.oferece uma forte resistência ao impacto/torção para lidar com as vibrações do dispositivo e reduzir as falhas de ligação.

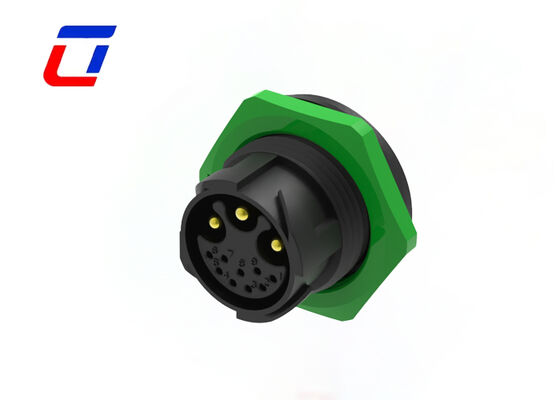

Montagem de painel pronta para integração fácil
As fechaduras de montagem e os furos de fixação padrão permitem uma integração rápida dos painéis.
Soluções personalizadas de ODM disponíveis
Suporta a personalização de ODM (bloques de interface, materiais terminais, atualizações impermeáveis, cores de casca, etc.).
Indústrias de aplicação
Comunicações Aplicações, máquinas de codificação de produtos, codificação de produtos de inventário, sistemas de jato de tinta, sistema solar, equipamento industrial de jato de tinta, equipamento de energia elétricaEquipamento forense e patológico de laboratório, Equipamento de comunicações, Máquinas pesadas
Especificações técnicas
| Sistema de conectores | Cable-to-board |
| Selado | - Sim, sim. |
| Conector e contato termina para | Fios e cabos |
| Tipo de conector circular | Plug, recipiente |
| Tipo de concha | Concha de plástico |
| Tipo de produto | Kit de conectores |
| Número de posições | 3+13 |
| Número de posições de sinalização | 13 |
| Contatos pré-carregados | - Sim, sim. |
| Voltagem de funcionamento (VAC) | 300 volts no máximo. |
| Voltagem de funcionamento (VDC) | 300 volts no máximo. |
| Material da concha | PA66 |
| Material de isolamento do conector circular | Termoplásticos com baixo risco de incêndio |
| Hermeticamente selado | - Sim, sim. |
| Estilo de entrada | Lado |
| Tipo de protecção ambiental | Elastômeros selados, hermeticamente selados |
| Material do anel O | Elastômeros selados, hermeticamente selados |
| Protecção do ambiente | - Sim, sim. |
| Capacidade de corrente de contato (máximo) (A) | 15A no máximo. |
| Tipo de contacto do conector circular | Conexão de pin |
| Tipo de montagem do conector | Instalação de cabo (suspenso livre) |
| Tipo de alinhamento de acasalamento | Com teclado |
| Conservação do acasalamento | Com |
| Tamanho do fio (AWG) | 20AWG, 18AWG, 16AWG, 14AWG |
| Intervalo de temperatura de funcionamento (°C) | -40 ~ 105°C |
| Nível de vedação de água IP | IP67 |
| Nível de vedação de poeira IP | 6 |
| Classificação UL de inflamabilidade | UL 94V-0 |

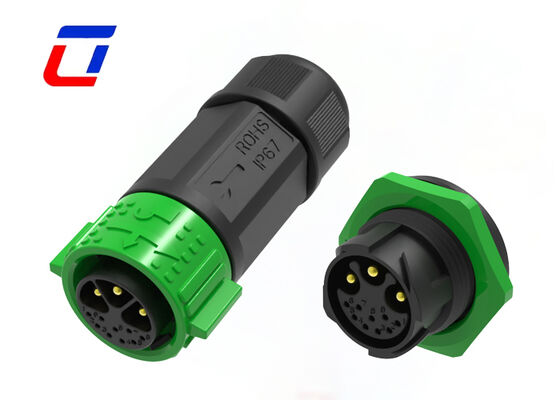

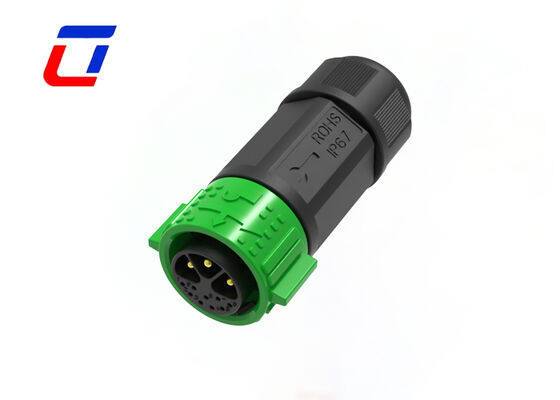

Imagens do produto
Perguntas Frequentes
P1: Como posso obter amostras?
A1: É minha honra oferecer-lhe amostras, e o frete deve ser pago por si mesmo. Você pode me dizer seu número de correio e seu endereço de detalhe, então eu posso enviar-lhe uma amostra de uma vez.
Q2: Quem é responsável pelo desalfandegamento?
R2: Forneceremos documentos completos de desalfandegamento (factura comercial, lista de embalagens, conhecimento de embarque, relatórios de certificação).As taxas e direitos de desalfandegamento são suportados pelo comprador (termos EXW/FOB)Podemos ajudar na preparação dos documentos, se necessário.
P3: Existe desconto para encomendas em grande quantidade?
A3: Sim, oferecemos descontos em níveis para encomendas em massa. Quanto mais você encomendar, mais competitivo será o preço. Por favor, informe-nos sua quantidade esperada para uma cotação personalizada.
