Name: M19 Wire To Board Connector 2 Pin Power And 20 Pin Signal Molded Cable Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Produtos Multi Pin Connectors Waterproof

M19 Wire To Board Connector 2 Pin Power And 20 Pin Signal Molded Cable Connector

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M19

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	1. Saco plástico; 2. Caixa; 3. Conforme as necessidades do cliente
Tempo de entrega:	3 a 6 dias úteis
Termos de pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Habilidade da fonte:	100.000 pares mensais

Contato

Descrição de produto detalhada

Material:	PA66 e liga de cobre	Tensão nominal:	300 V
Nível de proteção:	IP67	Classificação resistente a chamas:	UL94-V0
Cor:	Branco Azul Vermelho Preto Amarelo	Aplicativo:	Instrumentos & medidores
Destacar:	M19 wire to board connector , 2 pin power connector waterproof , 20 pin signal molded cable

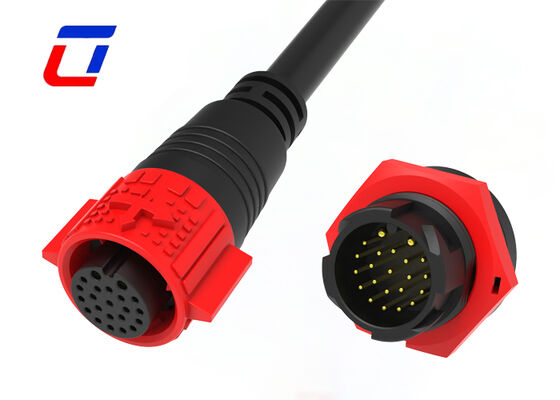

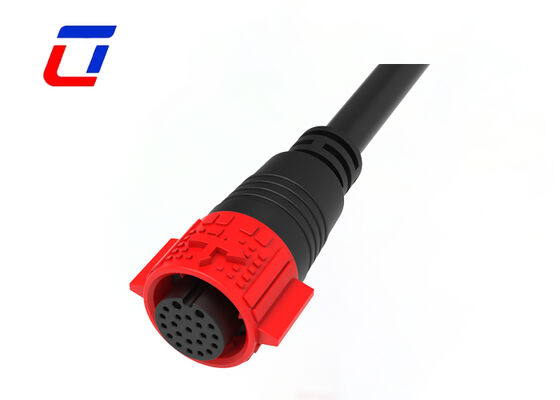

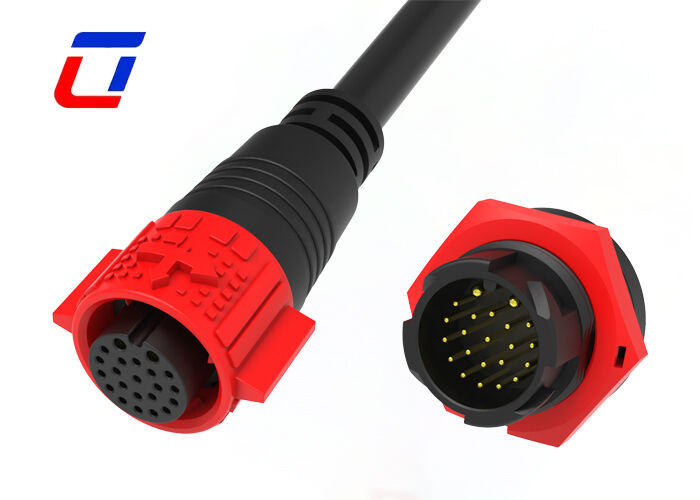

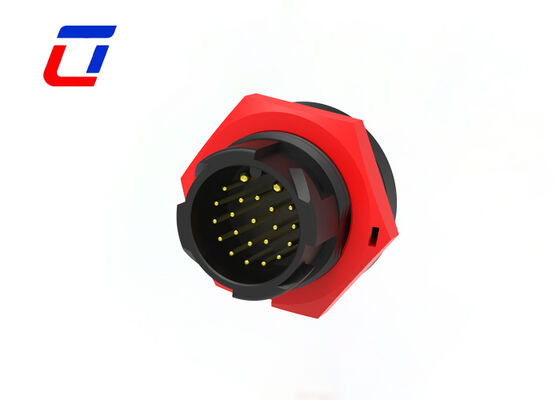

M19 Wire To Board Connector 2 Pin Power And 20 Pin Signal Molded Cable Connector

Product Overview

Waterproof Multi 2 Pin For Power Connectors M19 20 Pin Data Connector

Core Specifications & Dual Current Adaptation

This connector features a 2+20Pin multi-pin precision layout with M19 standard circular interface and complete male-female plug-in components. Supporting 15A+5A dual current rating output, it meets different load collaboration needs with precise alignment, stable contact impedance and efficient installation.

High-Level Waterproof Protection

With IP67 waterproof and dustproof performance, it features an integrated sealed housing and high-performance waterproof rubber ring for comprehensive environmental resistance. It eliminates short-circuit and leakage risks during dual current transmission, ensuring stable operation in outdoor, humid and other complex environments.

Secure Male-Female Plug-In Design

The precise snap-on structure auto-locks after insertion, maintaining a firm connection against vibration and external pulling to avoid disengagement. Tool-free unlocking simplifies maintenance and inspection, suitable for scenarios requiring frequent plugging and unplugging.

Application Industries

Growth Lights
Communications Application
Product Coding Machines
Inventory Product Coding
Inkjet Systems
Solar System
Industrial Inkjet Equipment
Electric Power Equipment
Laboratory Forensic & Pathology Equipment
Communications Equipment
Heavy Machinery

Electrical Parameters

Parameter	Specification
Number of Poles	2+20pin waterproof connector
Current Rating	15A+5A
Voltage Rating	300VAC max
Durability Voltage	1500VAC @ 60 s

Technical Parameters

Parameter	Specification
Contact Resistance	10 mΩ max
Insulation Structure	500 MΩ at 500VDC
Operating Temperature	-40°C ~ +105°C
IP Class	IP67 (1m / 30min) when mated
Mold Material	PA66
Contact/Terminal Material	Gold Plated Brass
Seal Material	Silicone

Operation Parameters

Parameter	Specification
Voltage Rating	600VAC max
Current Rating	20A max
Min Wire Size OD	3.0mm ~ 6.0mm
Max Wire Size OD	8.0mm ~ 10.0mm
Max Cable Cross Section Area	0.5mm² ~ 2.5mm²

Design Sketch

Frequently Asked Questions

Q: Are you a factory or trading company?

A: We are a factory. Located in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

Q: Who is responsible for customs clearance? Do you provide necessary documents?

A: We will provide complete customs clearance documents (commercial invoice, packing list, bill of lading, certification reports). Customs clearance fees and duties are borne by the buyer (EXW/FOB terms). We can assist with document preparation if needed.

Q: How to track my shipment?

A: Once the goods are shipped, we will send you the tracking number and logistics platform link. You can track the real-time status online or contact our team for updates.
