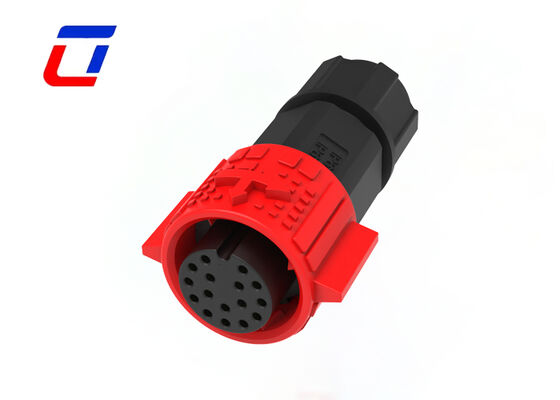

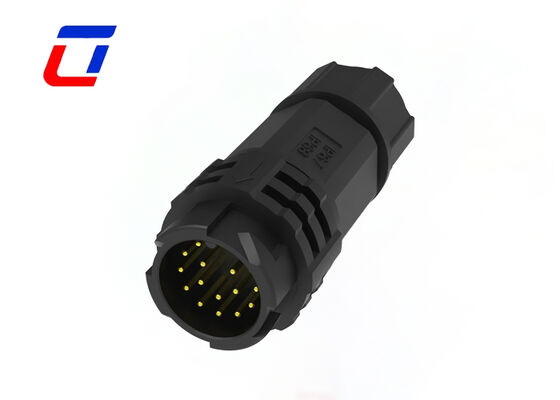

Conector à Prova d'Água M19 de 300V com 16 Pinos e Bloqueio Rápido para Dados Externos

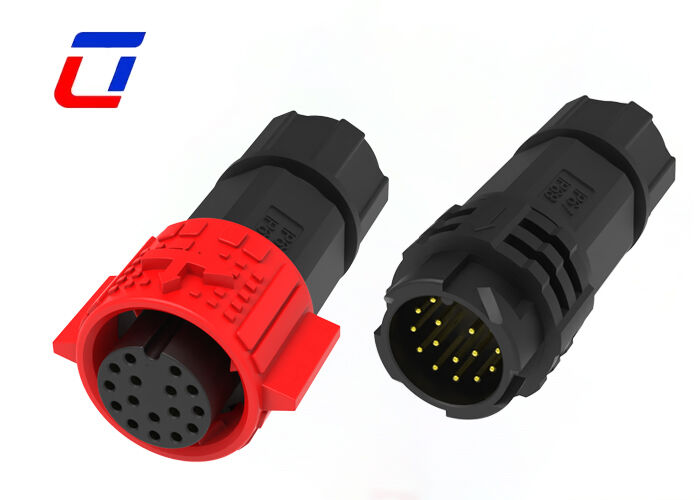

Conectores Circulares M19 IP67 de 300V, Conector Industrial Macho para Fêmea
Visão Geral do Produto
Com uma configuração de 16 pinos de precisão, este conector é especificamente projetado para cenários de conexão direta de cabos macho-fêmea, suportando tensão nominal de 300V e transmissão de dados síncrona de alta velocidade. Seus 16 pinos apresentam alinhamento preciso, permitindo transmissão de sinal multicanal independente e eliminando efetivamente o crosstalk de sinal.
Ele atende tanto às demandas de fonte de alimentação de alta tensão de equipamentos industriais quanto à precisão e estabilidade da transmissão de dados. A estrutura circular compacta M19 é ideal para cenários industriais que exigem fonte de alimentação de alta tensão combinada com interação de dados, como linhas de produção automatizadas, equipamentos de teste externos e terminais elétricos de alta tensão.
Proteção Totalmente Selada para Estabilidade em Ambientes Hostis
Adotando uma estrutura de vedação circular integrada com juntas à prova d'água de alta precisão, ele oferece desempenho excepcional à prova de poeira e água, capaz de resistir à erosão da chuva, acúmulo de poeira, condensação de umidade e meios corrosivos leves.
Adequado para ambientes hostis como locais externos, oficinas úmidas e projetos ao ar livre, ele mantém conexões elétricas estáveis mesmo sob flutuações extremas de temperatura (-40°C ~ 105°C), garantindo fornecimento ininterrupto de energia de alta tensão de 300V e transmissão de dados.
Acoplamento Rápido Macho-Fêmea para Instalação e Manutenção Eficientes
Equipado com uma estrutura otimizada de posicionamento de precisão macho-fêmea e design conveniente plug-and-play, ele permite acoplamento rápido sem ferramentas. Uma fivela anti-afrouxamento embutida trava automaticamente após a conexão, evitando efetivamente o desacoplamento causado por vibração, impacto ou puxões acidentais para garantir a segurança da conexão.
Em comparação com conexões roscadas tradicionais, ele oferece maior eficiência de instalação, reduzindo significativamente os custos de mão de obra e tempo tanto para implantação em lote quanto para manutenção posterior.
Principais Características
- Sistema de liberação rápida por pressão
- Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos para energia
- 3+2 pinos, 3+3 pinos, 3+4 pinos, 3+5 pinos, 3+9 pinos e 2+20 pinos para combinação de energia e sinal
- 6 pinos, 7 pinos, 8 pinos, 9 pinos, 10 pinos, 11 pinos, 12 pinos, 14 pinos, 16 pinos e 18 pinos para sinal disponíveis
- Versão de montagem em campo: opções de fio a fio e fio a placa
- Serviço de montagem de cabos suportado, bem-vindo para customizar
- OEM/ODM bem-vindo
Indústrias de Aplicação
- Luzes de Crescimento
- Aplicação de Comunicações
- Máquinas de codificação de produtos
- Codificação de produtos de inventário
- Sistemas de Jato de Tinta
- Sistema Solar
- Equipamentos industriais de jato de tinta
- Equipamentos de energia elétrica
- Equipamentos forenses e de patologia de laboratório
- Equipamentos de comunicação
- Maquinário pesado
Especificações Técnicas
Parâmetros Elétricos
| Número de Polos |
16 pinos |
| Corrente Nominal |
5A máx. |
| Tensão Nominal |
300VAC máx. |
| Tensão de Durabilidade |
1500VAC @ 60 s. |
Parâmetros Técnicos
| Resistência de Contato |
10 mΩ máx. |
| Estrutura de Isolamento |
500 MΩ a 500VDC |
| Temperatura de Operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material do Molde |
PA66 |
| Material do Contato/Terminal |
Latão Banhado a Ouro |
| Material da Vedação |
Silicone |
Parâmetros de Operação
| Tensão Nominal |
300VAC máx. |
| Corrente Nominal |
5A máx. |
| OD Mínimo do Fio |
3.0mm ~ 6.0mm |
| OD Máximo do Fio |
8.0mm ~ 10.0mm |
| Área Máxima da Seção Transversal do Cabo |
0.5mm² ~ 2.5mm² |
Esboço de Design
Perguntas Frequentes
P: Vocês são uma fábrica ou empresa de comércio?
R: Somos uma fábrica. Localizada no Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China
P: Quais métodos de envio vocês oferecem? Qual o tempo de entrega?
R: Oferecemos várias opções de envio: 1) Courier (DHL/UPS/FedEx): 3 - 7 dias úteis para pacotes pequenos; 2) Frete aéreo: 7 - 15 dias úteis; 3) Frete marítimo: 20 - 45 dias úteis. O tempo de entrega varia de acordo com o destino e o método de envio.
P: Como posso obter amostras?
R: É uma honra oferecer amostras, e o frete deve ser pago por você. Você pode me informar seu número de courier e seu endereço detalhado, então posso enviar a amostra imediatamente.
