Name: Conector Fio-Placa de Alta Corrente M19 300V Conector Macho Fêmea 4 Pinos
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Negociável USD
Availability: InStock

Casa Produtos Conector de alimentação impermeável

Conector Fio-Placa de Alta Corrente M19 300V Conector Macho Fêmea 4 Pinos

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M19

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	1. Saco plástico; 2. Caixa; 3. Conforme as necessidades do cliente
Tempo de entrega:	3 a 6 dias úteis
Termos de pagamento:	T/T, D/P, L/C, D/A, Western Union
Habilidade da fonte:	100.000 pares mensais

Contato

Descrição de produto detalhada

Classificação atual:	15A	Tensão nominal:	300 V
Tipo de conector:	Conector rápido	Material:	Nylon
Cor:	Vermelho Azul Branco Preto Amarelo	Classificação resistente a chamas:	UL94-V0
Destacar:	Conector de alimentação à prova d'água M19 4 pinos , Conector de alta corrente de fio para a placa , conector fêmea macho 300V

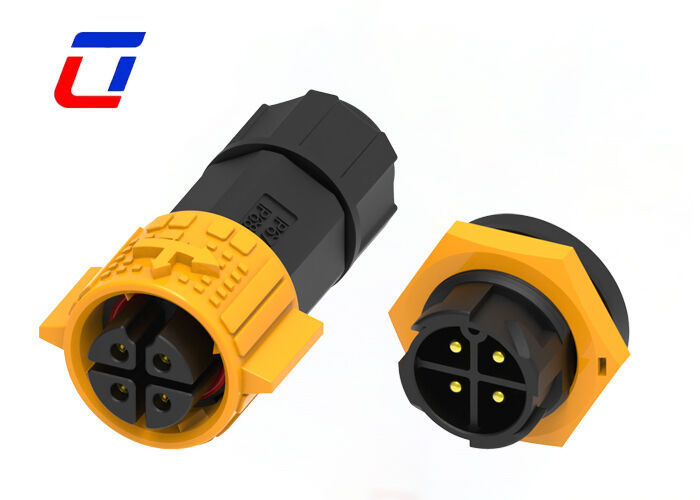

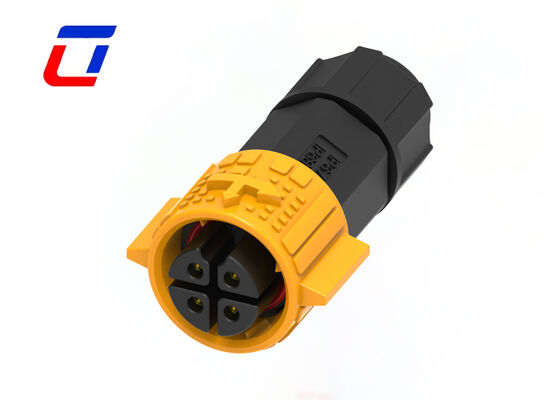

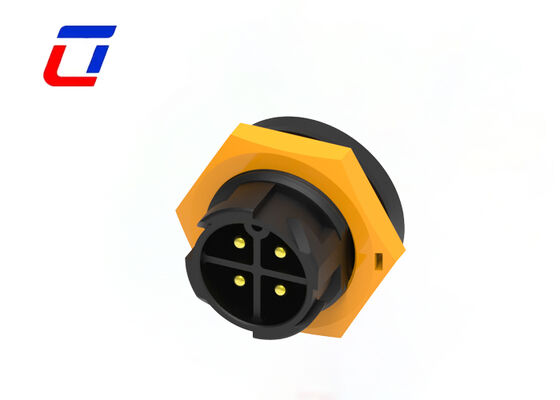

Conector M19 de Alta Corrente Fio a Placa 300V Conector Macho Fêmea 4 Pinos

Conector M19 de 4 Pinos Macho para Fêmea à Prova d'Água IP67 para Exterior

O conector macho e fêmea M19 série 4 pinos Fio-a-Placa (WTB) é projetado para aplicações de transmissão de alta corrente, apresentando uma corrente nominal de 15A e uma tensão nominal de 300V. Sua construção robusta e desempenho elétrico estável o tornam uma solução ideal para conexões industriais e de equipamentos. O design de acoplamento macho-fêmea garante conexões confiáveis entre fios e placas de circuito, enquanto a configuração de 4 pinos atende aos requisitos de transmissão de sinal e energia para equipamentos de média a alta potência.

Construído com carcaça de nylon reforçado com fibra de vidro em conformidade com os padrões de retardamento de chama UL94 V0, este conector oferece excepcional resistência a altas temperaturas, resistência à corrosão e propriedades de isolamento. Ele opera de forma confiável em ambientes de temperatura que variam de -40°C a 105°C. Os contatos de latão de alta condutividade com banho de ouro apresentam resistência de contato abaixo de 10mΩ, resistência de isolamento superior a 500mΩ e suportam tensão de até 1000V, garantindo perda e geração de calor mínimas durante a transmissão de alta corrente.

Apresentando mecanismos opcionais de travamento automático push-pull ou fixação por rosca plástica, o conector mantém conexões seguras mesmo em ambientes industriais com vibração. Em conformidade com os padrões ambientais RoHS e certificado pela CE e UL, ele encontra aplicações em equipamentos de automação industrial, módulos de energia, displays de LED, dispositivos médicos e novos sistemas de energia.

Principais Características

Sistema de liberação rápida push lock
Múltiplas configurações de pinos: 2 pinos, 3 pinos, 4 pinos, 5 pinos para energia
Opções combinadas de energia e sinal: 3+2 pinos, 3+3 pinos, 3+4 pinos, 3+5 pinos, 3+9 pinos e 2+20 pinos
Opções apenas de sinal: 6 pinos a 18 pinos disponíveis
Versões de montagem em campo para aplicações fio-a-fio e fio-a-placa
Corrente nominal de 15A para operação contínua
Serviços de montagem de cabos disponíveis
Personalização OEM/ODM bem-vinda

Parâmetros Elétricos

Número de Polos	4 Pinos
Corrente Nominal	15A máx.
Tensão Nominal	300VAC máx.
Tensão de Durabilidade	1000VAC @ 60 s.

Parâmetros Técnicos

Resistência de Contato	10 mΩ máx.
Estrutura de Isolamento	500 MΩ a 500VDC
Temperatura de Operação	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando acoplado
Material do Molde	PA66
Material do Contato/Terminal	Latão Banhado a Ouro
Material da Vedação	Silicone

Parâmetros de Operação

Tensão Nominal	600VAC máx.
Corrente Nominal	15A máx.
Tamanho Mínimo do OD do Fio	3.0mm ~ 6.0mm
Tamanho Máximo do OD do Fio	8.0mm ~ 10.0mm
Área Máxima da Seção Transversal do Cabo	0.5mm² ~ 2.5mm²

Indústrias de Aplicação

Luzes de Crescimento
Equipamentos de Comunicação
Máquinas de Codificação de Produtos
Sistemas de Codificação de Produtos de Inventário
Sistemas de Jato de Tinta
Sistemas Solares
Equipamentos Industriais de Jato de Tinta
Equipamentos de Energia Elétrica
Equipamentos de Laboratório Forense e Patologia
Equipamentos de Comunicação
Maquinário Pesado

Design de Produto

Perguntas Frequentes

Vocês são uma fábrica ou empresa de comércio?

Somos uma fábrica localizada no Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China.

Qual é a tensão nominal?

A tensão nominal, também conhecida como tensão de operação, depende principalmente do material de isolamento e do espaçamento dos contatos do conector. Alguns componentes podem não funcionar corretamente abaixo de sua tensão nominal.

Como posso obter amostras?

Temos o prazer de fornecer amostras, com os custos de frete a serem cobertos pelo cliente. Por favor, forneça o número da sua conta de courier e o endereço detalhado para o envio das amostras.

Posso ter rotulagem personalizada?

Sim, oferecemos suporte a private labeling e embalagens personalizadas. Nossa equipe de design profissional está disponível para auxiliar com os requisitos de design de embalagem.
