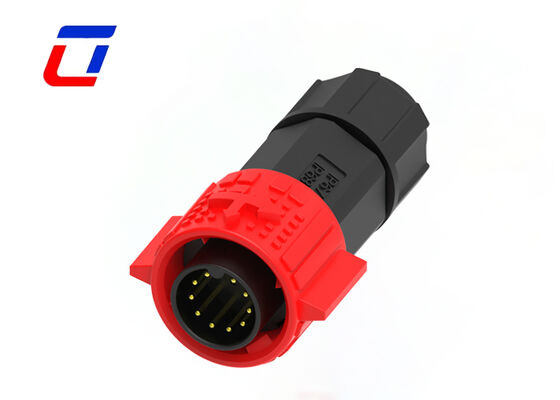

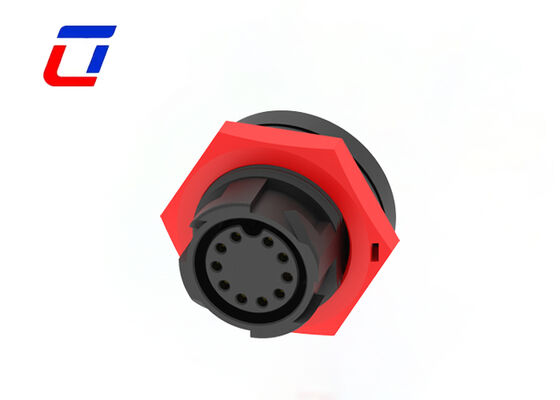

Conector de Dados de 10 Pinos M19 Conectores à Prova D'água de Conexão Rápida Fio para Placa
Visão Geral do Produto
Os Conectores de Fio para Placa de Desconexão Rápida à Prova D'água M19 de 10 Pinos fornecem soluções de conectividade confiáveis para aplicações industriais que exigem desempenho robusto em ambientes desafiadores.
Especificações Principais do Sinal
Interface M19 com núcleos específicos de sinal de 10 pinos otimizados para transmissão de baixa potência. Apresenta encaixe rápido macho-fêmea com posicionamento preciso dos pinos para evitar conexões incorretas, suportando requisitos de transmissão de sinal paralelo multi-grupo.
Design de Proteção Externa
A vedação à prova d'água integrada oferece resistência contra chuva, poeira, condensação e exposição UV. A carcaça de plástico de engenharia resistente às intempéries oferece resistência à temperatura de -40℃ a 105℃ com excelentes propriedades anti-envelhecimento, tornando-a adequada para climas externos severos.
Desempenho de Transmissão de Sinal
Otimizado para sinais de baixa potência com núcleos de pinos de latão banhado a ouro, garantindo resistência de contato ultra-baixa, perda mínima de sinal e fortes capacidades anti-interferência para evitar distorção de sinal e garantir uma transmissão clara.
Vantagens e Aplicações de Conexão

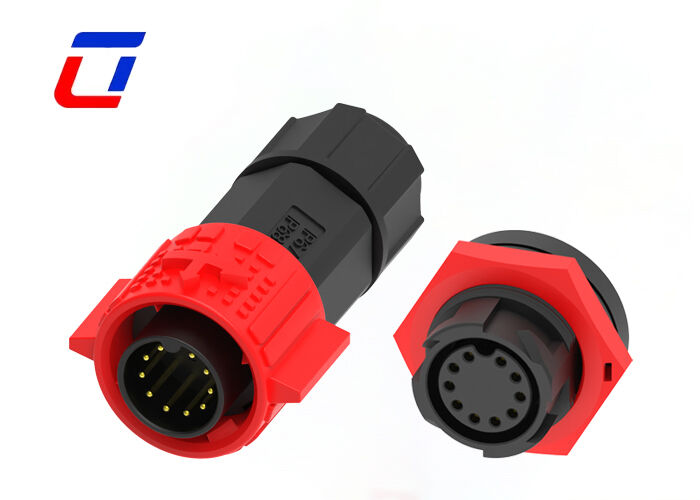

O sistema de conexão macho-fêmea de encaixe oferece encaixe suave, travamento seguro e excelente desempenho anti-vibração/queda. Amplamente utilizado em sensores externos, monitoramento de segurança, controle de iluminação, monitores ambientais e várias aplicações industriais.
Parâmetros Elétricos
| Número de Polos |
10 Pinos |
| Classificação de Corrente |
5A máx. |
| Classificação de Tensão |
300VAC máx. |
| Tensão de Durabilidade |
1500VAC @ 60 s. |
Indústrias de Aplicação
- Luzes de Crescimento
- Aplicação de Comunicações
- Máquinas de Codificação de Produtos
- Codificação de Produtos de Inventário
- Sistemas de Jato de Tinta
- Sistema Solar
- Equipamentos Industriais de Jato de Tinta
- Equipamentos de Energia Elétrica
- Equipamentos Forenses e de Patologia Laboratorial
- Equipamentos de Comunicações
- Máquinas Pesadas
Parâmetros Técnicos
| Resistência de Contato |
10 mΩ máx. |
| Estrutura de Isolamento |
500 MΩ a 500VDC |
| Temperatura de Operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material do Molde |
PA66 |
| Material de Contato/Terminal |
Latão Banhado a Ouro |
| Material de Vedação |
Silicone |
Principais Características
- Sistema de liberação rápida com trava por pressão
- Opções multi-núcleo: 2 Pinos, 3 Pinos, 4 Pinos, 5 Pinos para Alimentação
- 3+2 Pinos, 3+3 Pinos, 3+4 Pinos, 3+5 Pinos, 3+9 Pinos e 2+20 Pinos para combinação de sinal de alimentação
- 6 Pinos, 7 Pinos, 8 Pinos, 9 Pinos, 10 Pinos, 11 Pinos, 12 Pinos, 14 Pinos, 16 Pinos e 18 Pinos para sinal disponível
- Versão de montagem em campo: opções de fio a fio e fio a placa
- Serviço de montagem de cabos suportado, bem-vindo ao personalizado
- OEM/ODM bem-vindo
Parâmetros de Operação
| Classificação de Tensão |
300VAC máx. |
| Classificação de Corrente |
5A máx. |
| Diâmetro Externo Mínimo do Fio |
3.0mm ~ 6.0mm |
| Diâmetro Externo Máximo do Fio |
8.0mm ~ 10.0mm |
| Área Máxima da Seção Transversal do Cabo |
0.5mm² ~ 2.5mm² |
Esboço de Design
