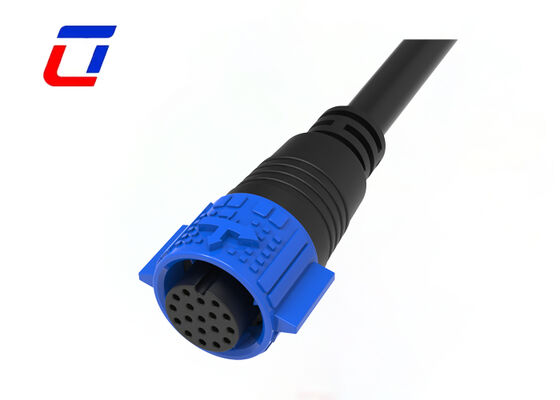

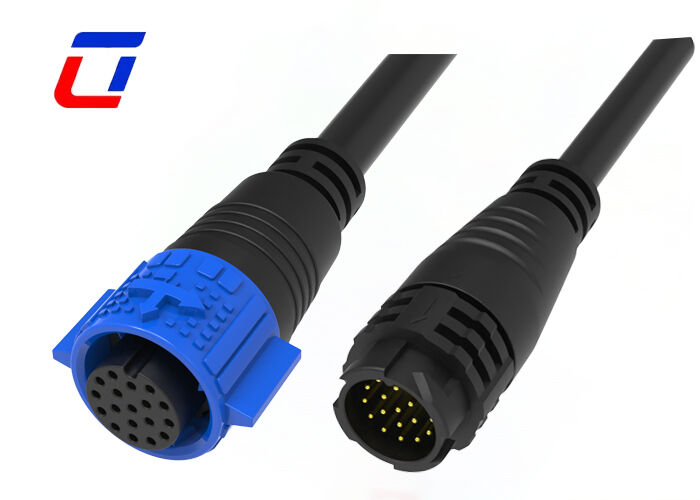

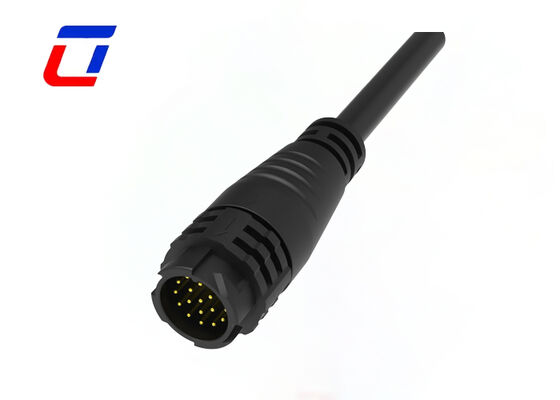

Conectores de Fio à Prova d'Água M19 de 18 Pinos com Travamento por Pressão e Transmissão de Sinal IP67
Visão Geral do Produto
Conectores Externos de Fio a Fio M19 de 18 Pinos com Travamento Rápido configurados com um layout de precisão de 18 pinos, atendendo perfeitamente aos requisitos de transmissão de sinal simultânea multicanal em cenários externos.
Especificações Principais e Compatibilidade
Adota uma interface circular padrão M19 com peças de plugue macho e fêmea completas, alcançando inserção precisa, ajuste firme e transmissão de impedância equilibrada. Compatível com várias especificações de fios externos para acoplamento rápido e estável com eficiência de instalação aprimorada.
Proteção à Prova d'Água de Grau Externo
Atende aos padrões de alta proteção à prova d'água e à prova de poeira IP67 com estrutura de vedação totalmente fechada e anel de borracha à prova d'água dedicado. Resiste a ambientes externos hostis, incluindo chuva, lavagem intensa, condensação de orvalho e intrusão de poeira e areia, garantindo operação estável em todas as condições climáticas.
Conexão Segura com Travamento por Pressão
Apresenta um mecanismo central de travamento por pressão que trava com um leve empurrão após a inserção, mantendo uma conexão firme sem afrouxamento. Resiste a interferências externas como distúrbios do vento, vibração do equipamento e puxões acidentais. Operação de destravamento simples para separação fácil.
Construção Resistente às Intempéries
Carcaça feita de plástico de engenharia reforçado resistente às intempéries com excelente resistência aos raios UV, suporta temperaturas de -40°C a 105°C e apresenta propriedades anti-envelhecimento e anticorrosivas. Os pinos usam tecnologia de estanhamento de núcleo de cobre de alta pureza para condutividade superior, resistência à oxidação e resistência ao desgaste.
Recursos de Segurança e Práticos
Em conformidade com as especificações de segurança elétrica externa com desempenho de isolamento excepcional. Design anti-inserção incorreta de plugue macho-fêmea evita danos por inserção reversa. Estrutura compacta e leve facilita a instalação em espaços externos estreitos com suporte para vários métodos de montagem.
Principais Características
- Sistema de liberação rápida com travamento por pressão
- Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos para energia
- 3+2 pinos, 3+3 pinos, 3+4 pinos, 3+5 pinos, 3+9 pinos e 2+20 pinos para combinação de energia e sinal
- 6 pinos, 7 pinos, 8 pinos, 9 pinos, 10 pinos, 11 pinos, 12 pinos, 14 pinos, 16 pinos e 18 pinos para sinal disponíveis
- Versão de montagem em campo: opções de fio a fio e fio a placa
- Corrente nominal de 5A para trabalho de longa duração
- Serviço de montagem de cabos suportado, bem-vindo para customizar
- OEM/ODM bem-vindo
Indústrias de Aplicação
- Luzes de Crescimento
- Aplicação de Comunicações
- Máquinas de codificação de produtos
- Codificação de produtos de inventário
- Sistemas de jato de tinta
- Sistema Solar
- Equipamentos industriais de jato de tinta
- Equipamentos de energia elétrica
- Equipamentos de laboratório forense e patologia
- Equipamentos de comunicação
- Maquinário pesado
Parâmetros Elétricos
| Número de Polos |
18 pinos |
| Classificação de Corrente |
5A máx. |
| Classificação de Tensão |
300VAC máx. |
| Tensão de Durabilidade |
1500VAC @ 60 s. |
Parâmetros Técnicos
| Resistência de Contato |
10 mΩ máx. |
| Estrutura de Isolamento |
500 MΩ a 500VDC |
| Temperatura de Operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material do Molde |
PA66 |
| Material do Contato/Terminal |
Latão Banhado a Ouro |
| Material da Vedação |
Silicone |
Parâmetros de Operação
| Classificação de Tensão |
300VAC máx. |
| Classificação de Corrente |
5A máx. |
| OD Mínimo do Fio |
3.0mm ~ 6.0mm |
| OD Máximo do Fio |
8.0mm ~ 10.0mm |
| Área Máxima da Seção Transversal do Cabo |
0.5mm² ~ 2.5mm² |
Esboço de Design
Perguntas Frequentes
P: Vocês são uma fábrica ou empresa de comércio?
R: Somos uma fábrica. Localizada no Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China
P: Posso pagar após receber as mercadorias?
R: Para a primeira cooperação, é necessário pagamento antecipado para garantir a fluidez da produção. Para clientes confiáveis de longo prazo, termos de pagamento flexíveis podem ser discutidos após vários pedidos bem-sucedidos.
P: O que é tensão nominal?
R: Tensão nominal, também conhecida como tensão de operação, depende principalmente do material isolante do conector usado e do espaçamento entre o tamanho do contato. Alguns componentes ou dispositivos podem não completar suas funções quando operam abaixo da tensão nominal.
