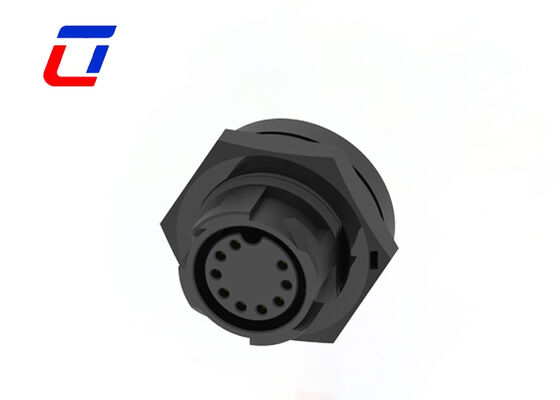

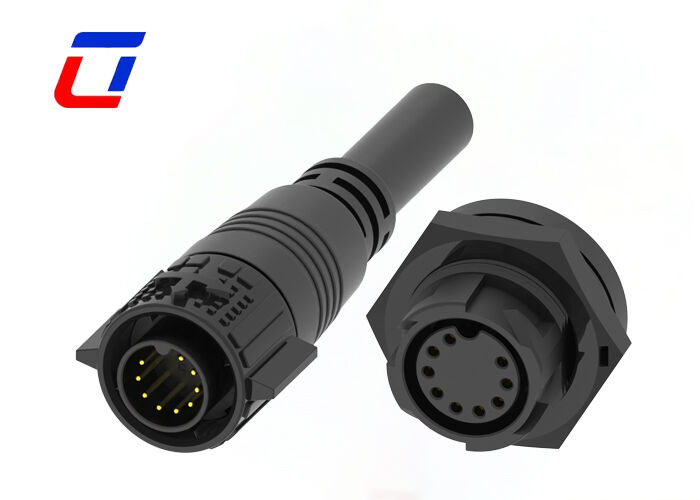

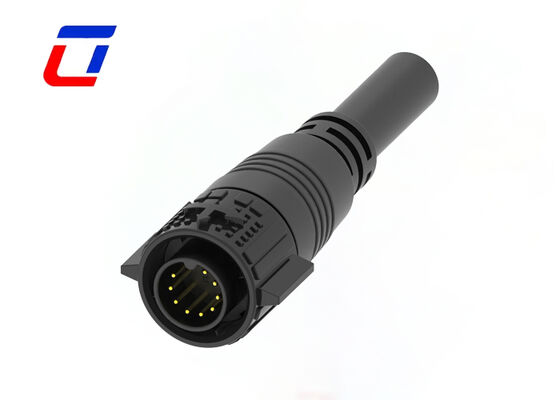

Conector de Cabo Macho de 19 Pinos M19 - Conector de Aviação Industrial à Prova d'Água
Conector de Dados de 9 Pinos M19 Conector à Prova d'Água IP67
Principais Características
- Sistema de liberação rápida com trava por pressão para fácil conexão
- Opções multicore: 2 Pinos, 3 Pinos, 4 Pinos, 5 Pinos para aplicações de energia
- Opções combinadas de sinal de energia: 3+2 Pinos, 3+3 Pinos, 3+4 Pinos, 3+5 Pinos, 3+9 Pinos e 2+20 Pinos
- Opções de sinal: 6 Pinos, 7 Pinos, 8 Pinos, 9 Pinos, 10 Pinos, 11 Pinos, 12 Pinos, 14 Pinos, 16 Pinos e 18 Pinos
- Versão de montagem em campo com opções de fio a fio e fio a placa
- Classificação de corrente de 5A para operação contínua
- Serviço de montagem de cabos suportado com opções personalizadas disponíveis
- Serviços OEM/ODM bem-vindos
Indústrias de Aplicação
- Luzes de Crescimento
- Equipamentos de Comunicação
- Máquinas de Codificação de Produtos
- Sistemas de Codificação de Produtos de Inventário
- Sistemas de Jato de Tinta
- Sistemas Solares
- Equipamentos Industriais de Jato de Tinta
- Equipamentos de Energia Elétrica
- Equipamentos Forenses e de Patologia Laboratorial
- Máquinas Pesadas
Visão Geral do Produto
O Conector de Cabo Macho M19 de 9 Pinos é uma solução de transmissão de sinal de alta qualidade projetada especificamente para ambientes industriais. Projetado para desempenho estável em condições adversas, este conector serve como um componente central para automação industrial e equipamentos eletrônicos externos. Construído de acordo com as especificações de interface circular padrão M19 com layout de 9 pinos de precisão, garante transmissão de sinal confiável e acoplamento perfeito com conectores fêmeas correspondentes.
Com classificação IP67 à prova d'água e poeira, o conector utiliza uma estrutura de vedação totalmente fechada com anéis de borracha à prova d'água dedicados para resistir à chuva, poeira, umidade e outros desafios ambientais. O mecanismo de travamento automático push-pull mantém conexões seguras mesmo sob vibração e impacto, ao mesmo tempo em que permite instalação e manutenção sem ferramentas.
Construído com plástico de engenharia PA66 reforçado resistente às intempéries, a carcaça oferece excelente resistência aos raios UV, propriedades antienvelhecimento e resistência à corrosão. O conector mantém a estabilidade estrutural em uma ampla faixa de temperatura de -40℃ a +105℃. Pinos de latão banhados a ouro garantem baixa resistência de contato (<10mΩ), condutividade estável e excepcional resistência à oxidação e desgaste em mais de 500 ciclos de acoplamento.
Em conformidade com os padrões ambientais RoHS e certificado pela CE e UL, este conector atende às especificações internacionais de segurança elétrica de baixa tensão industrial. As aplicações incluem sistemas de controle de automação industrial, equipamentos PLC, sensores externos, iluminação de paisagem, monitoramento de segurança e equipamentos de nova energia.
Parâmetros Elétricos
| Número de Pólos |
9 Pinos |
| Classificação de Corrente |
5A máx. |
| Classificação de Tensão |
60VAC máx. |
| Tensão de Durabilidade |
500VAC @ 60s |
Parâmetros Técnicos
| Resistência de Contato |
10 mΩ máx. |
| Estrutura de Isolamento |
500 MΩ a 500VDC |
| Temperatura de Operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material do Molde |
PA66 |
| Material de Contato/Terminal |
Latão Banhado a Ouro |
| Material de Vedação |
Silicone |
Parâmetros de Operação
| Classificação de Tensão |
300VAC máx. |
| Classificação de Corrente |
5A máx. |
| Tamanho Mínimo do Fio OD |
3,0 mm ~ 6,0 mm |
| Tamanho Máximo do Fio OD |
8,0 mm ~ 10,0 mm |
| Área Máxima da Seção Transversal do Cabo |
0,5 mm² ~ 2,5 mm² |
Esboço do Design
Perguntas Frequentes
P: Você é uma fábrica ou empresa comercial?
R: Somos uma fábrica localizada no Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China.
P: Quais métodos de pagamento você aceita?
R: Apoiamos os principais métodos de pagamento internacionais, incluindo T/T (Transferência Telegráfica), L/C (Carta de Crédito), PayPal e West Union. Para pedidos grandes, nosso prazo padrão é de 30% de entrada com 70% de saldo devido antes do envio.
P: Como posso obter amostras?
R: Temos o prazer de fornecer amostras, com os custos de frete cobertos pelo cliente. Por favor, forneça o número da sua conta de correio e endereço detalhado para envio imediato da amostra.
P: Quantos materiais você pode fornecer?
R: Oferecemos vários materiais para conectores e cabos. Os conectores normalmente usam materiais PVC ou Nylon, enquanto os cabos utilizam materiais PVC, Borracha ou Silicone. Também podemos obter materiais de acordo com suas necessidades específicas.
