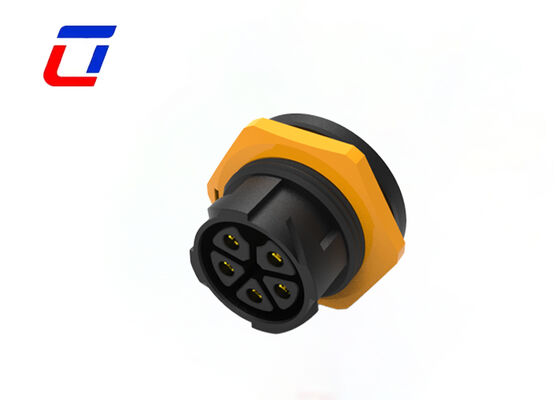

Conector M25 de 5 pinos com montagem em painel, plugue elétrico rápido de nylon, soquete para sistema solar

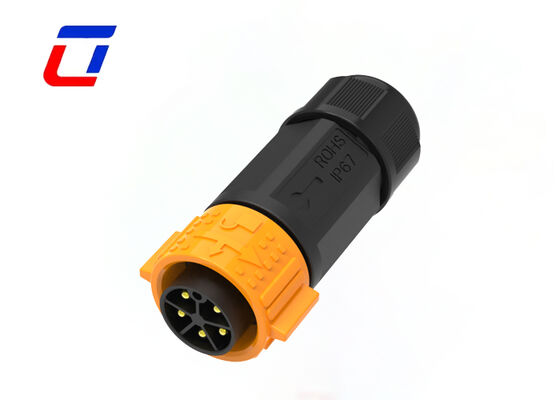

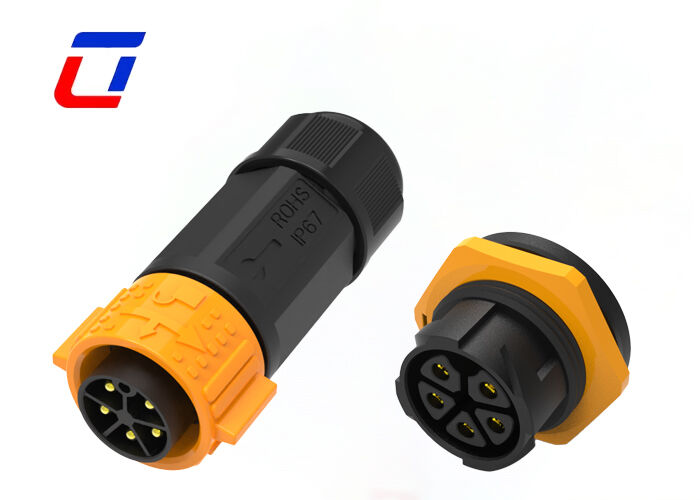

Conector industrial à prova d'água de 5 pinos 300V M25 Push Lock macho para fêmea
Principais características
- Sistema de liberação rápida push lock
- Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos, 3+2 pinos, 3+3 pinos, 3+9 pinos, 3+13 pinos, 5+2 pinos e 2+20 pinos disponíveis
- Versão de montagem em campo: opções de fio a fio e fio a placa
- Conector à prova d'água de alta corrente, boa escolha até 50A para trabalho de longa duração
- Serviço de montagem de cabos suportado, bem-vindo ao customizado
- OEM/ODM bem-vindo
Visão geral do produto
Desenvolvido exclusivamente para sistemas solares, o conector de conexão rápida de nylon M25 de 5 pinos e 50A com montagem em painel apresenta adaptação de alta corrente, resistência às intempéries externas e fácil instalação como suas principais vantagens, tornando-o um acessório preferido para conexão de energia em projetos fotovoltaicos. A especificação padrão M25 combinada com um layout de 5 pinos atende precisamente às necessidades de transmissão de energia entre vários dispositivos em sistemas solares.
O design de montagem em painel pode ser firmemente embutido em painéis de equipamentos, tornando a fiação mais regular e adaptando-se a vários cenários fotovoltaicos, incluindo aplicações domésticas, industriais e comerciais. A carcaça de nylon é especialmente projetada para ambientes fotovoltaicos externos com excelente resistência UV, antienvelhecimento e resistência à corrosão.
Construído para suportar condições de trabalho rigorosas, incluindo exposição prolongada ao ar livre, diferenças de temperatura dia-noite, chuva, neve e poeira de areia, sua vida útil é altamente compatível com módulos fotovoltaicos. A capacidade de corrente de 50A atende às necessidades de transmissão de energia dos sistemas solares, enquanto a estrutura de conexão rápida permite conectar, desconectar e travar rapidamente com as mãos, sem ferramentas profissionais.
O conector possui condutores de liga de alta condutividade embutidos com tratamento anti-oxidação para condutividade estável e baixa perda, garantindo a transmissão eficiente de energia fotovoltaica e ajudando a melhorar a eficiência geral da geração de energia do sistema. Com uma estrutura de vedação à prova d'água profissional atingindo classificação IP67, ele bloqueia efetivamente a umidade externa e a intrusão de água da chuva, eliminando potenciais riscos de segurança.
Parâmetros elétricos
| Número de polos |
Conector à prova d'água de 5 pinos |
| Classificação de corrente |
50A máx. |
| Classificação de tensão |
300VAC máx. |
| Tensão de durabilidade |
1500VAC @ 60 s |
Indústrias de aplicação
- Aplicação de comunicações
- Máquinas de codificação de produtos
- Codificação de produtos de inventário
- Sistemas de jato de tinta
- Sistema solar
- Equipamentos de jato de tinta industrial
- Equipamentos de energia elétrica
- Equipamentos forenses e de patologia de laboratório
- Equipamentos de comunicação
- Maquinário pesado
Parâmetros técnicos
| Resistência de contato |
10 mΩ máx. |
| Estrutura de isolamento |
500 MΩ a 500VDC |
| Temperatura de operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Material do molde |
PA66 |
| Material do contato/terminal |
Latão banhado a ouro |
| Material de vedação |
Silicone |
Parâmetros de operação
| Classificação de tensão |
600VAC máx. |
| Classificação de corrente |
50A máx. |
| OD mínima do fio |
6,5 mm ~ 10 mm |
| OD máxima do fio |
10,5 mm ~ 18 mm |
| Área de seção transversal máxima do cabo |
0,5 mm² ~ 6,0 mm² |
Dimensão de produção
Mais detalhes técnicos
Perguntas frequentes
P1: Qual é a tensão nominal?
A tensão nominal, também conhecida como tensão de operação, depende principalmente do material isolante do conector utilizado e do espaçamento entre os tamanhos dos contatos. Alguns componentes ou dispositivos podem não funcionar corretamente quando operados abaixo de sua tensão nominal.
P2: Vocês oferecem personalização de produtos?
Sim, a personalização está disponível para especificações, cores, logotipos e embalagens. Por favor, forneça seus requisitos detalhados, e nós orçaremos de acordo com um processo de confirmação de amostra.
P3: Como escolher o conector adequado?
Você precisa seguir estas etapas:
- Confirme a classificação de corrente e o número de contatos
- Confirme se o estilo de montagem precisa ser pré-cabeado ou não. Se necessário, confirme o próximo
- Confirme a bitola do cabo
- Confirme o comprimento e o material do cabo
