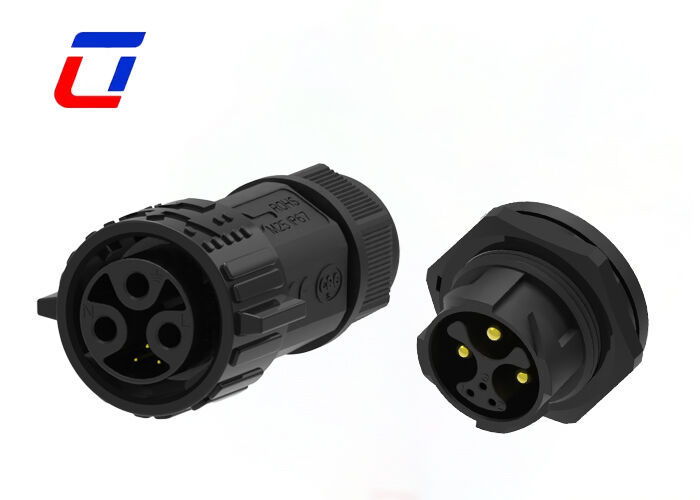

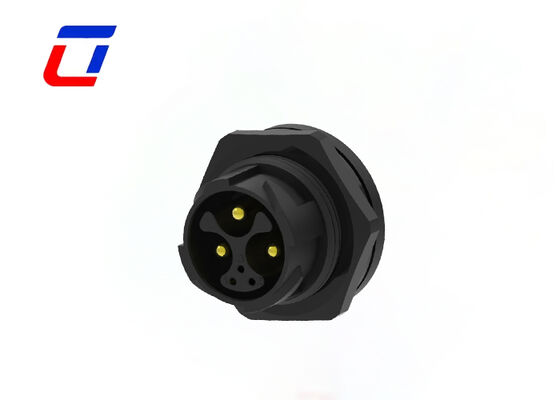

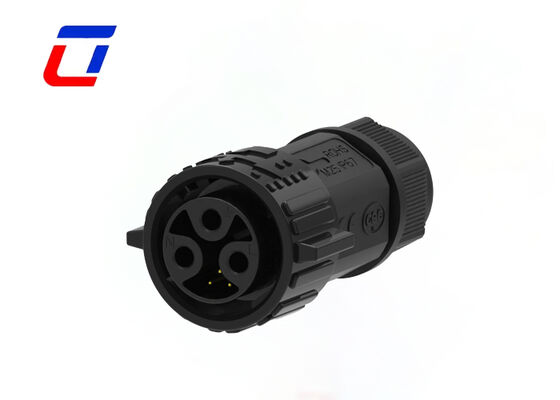

Name: M25 3+3 Pin Conexões PA66 à prova d'água Fiável IP67 Conector circular montado em painel
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Produtos Multi Pin Connectors Waterproof

M25 3+3 Pin Conexões PA66 à prova d'água Fiável IP67 Conector circular montado em painel

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs
Número do modelo:	M25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	Caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, MoneyGram, L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Número de pinos:	3+3PIN	Classificação à prova d'água:	IP67
Atual:	15A	Faixa de temperatura:	-40℃~+105℃
Material:	Nylon	Tipo:	Tomada macho fêmea
Destacar:	Conector à prova d'água de 3+3 pinos IP67 , Conector circular de montagem de painel PA66 , M25 conector multi-pin à prova d'água

Conectores PA66 à prova d'água M25 3+3 Pin Confiáveis, Montagem em Painel, Conector Circular IP67

Conector à prova d'água M25 3+3 Pin IP67 15A Plugue e Soquete de Bloqueio Rápido Macho e Fêmea

Principais Características

Sistema de liberação rápida com trava por pressão
Opções multicore: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin e 2+20Pin
Versão de montagem em campo: opções de fio a fio e fio a placa
Corrente nominal de 20A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo ao personalizado
OEM/ODM bem-vindo

Visão Geral do Produto

O Conector Macho-Fêmea de Bloqueio Rápido à Prova d'água M25 3+3 Pin IP67 foi projetado para transmissão síncrona de "energia + sinal" em equipamentos de média e baixa potência. Apresentando um design de partição funcional de 3+3 pinos, interface padrão M25 e nível de proteção IP67, este conector é ideal para aplicações que exigem alta estabilidade de sinal e segurança de fornecimento de energia, incluindo módulos de controle de casa inteligente, equipamentos de monitoramento médico, pequenos dispositivos de armazenamento de nova energia e sistemas de monitoramento de segurança externa.

Utilizando um design estrutural circular M25 com layout de circuito de energia de 3 pinos e circuito de sinal de 3 pinos separados, este conector oferece tensão nominal de 300V e corrente nominal de 15A, permitindo a transmissão independente e livre de interferências de energia e sinal. A estrutura de bloqueio rápido permite o acoplamento em um segundo, abordando os desafios tradicionais dos conectores de interferência de energia-sinal e operações de bloqueio complicadas.

Especificações Técnicas

Sistema de Conector	Cabo para Placa
Selável	Sim
Conector e Contatos Terminados em	Fio e Cabo
Tipo de Conector Circular	Plugue, Receptáculo
Tipo de Carcaça	Carcaça de Plástico
Tipo de Produto	Kit de Conector
Número de Posições	3+3
Número de Posições de Sinal	3
Contatos Pré-carregados	Sim
Tensão de Operação (VAC)	600V máx.
Tensão de Operação (VDC)	600V máx.
Material da Carcaça	PA66
Tipo de Material de Isolamento do Conector Circular	Termoplástico de Baixo Risco de Incêndio
Hermeticamente Selado	Sim
Estilo de Entrada	Lateral
Tipo de Proteção Ambiental	Selado com Elastômero, Hermeticamente Selado
Material do Anel O	Selado com Elastômero, Hermeticamente Selado
Proteção Ambiental	Sim
Classificação de Corrente do Contato (Máx.) (A)	15A máx.
Tipo de Contato do Conector Circular	Pino-Soquete
Tipo de Montagem do Conector	Montagem em Cabo (Suspenso)
Tipo de Alinhamento de Acoplamento	Chaveado
Retenção de Acoplamento	Com
Tamanho do Fio (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Faixa de Temperatura de Operação (°C)	-40 ~105°C
Nível de Vedação de Água IP	IP67
Nível de Vedação de Poeira IP	6
Classificação de Inflamabilidade UL	UL 94V-0

Indústrias de Aplicação

Aplicação de Comunicações
Máquinas de codificação de produtos
Codificação de produtos de inventário
Sistemas de jato de tinta
Sistema Solar
Equipamentos industriais de jato de tinta
Equipamentos de energia elétrica
Equipamentos forenses e de patologia de laboratório
Equipamentos de comunicação
Máquinas pesadas

Dimensão de Produção

Detalhes Técnicos

Perguntas Frequentes

Qual é a tensão nominal?

A tensão nominal, também conhecida como tensão de operação, depende principalmente do material de isolamento do conector usado e do espaçamento entre os tamanhos dos contatos. Alguns componentes ou dispositivos podem não funcionar corretamente quando operados abaixo de sua tensão nominal.

Qual é a corrente nominal?

Corrente nominal, também conhecida como corrente de operação. Quando operados abaixo da corrente nominal com tensão adequada, os conectores geralmente funcionam corretamente. Durante o projeto do conector, as considerações térmicas garantem que o conector atenda aos requisitos de corrente nominal, pois o fluxo de corrente gera calor devido à resistência do condutor e à resistência de contato.

Qual é a sua Quantidade Mínima de Pedido (MOQ)?

O MOQ varia de acordo com o tipo de produto—geralmente 500 unidades para modelos padrão e 1000 unidades para itens personalizados. Um MOQ menor pode ser negociado para pedidos de teste ou cooperação de longo prazo.
