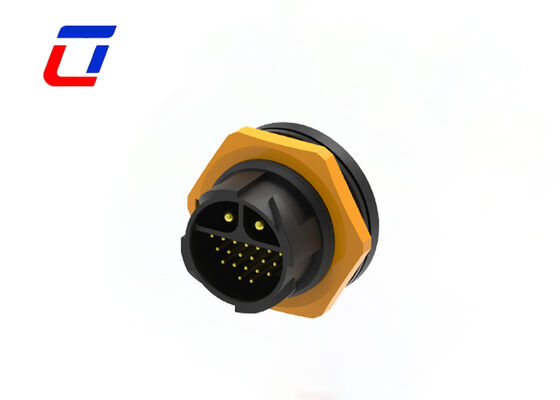

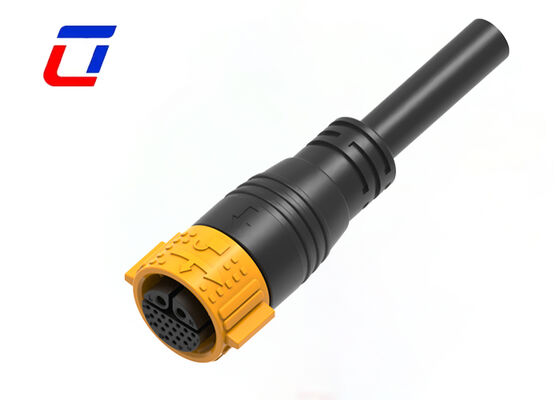

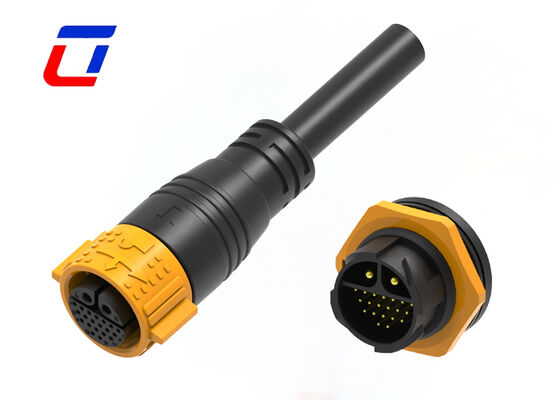

M25 2+20 Conector de cabo de pólo de libertação rápida IP67 Conectores de fio solar para a placa
M25 Conector de sinal de alimentação 2+20 Pin IP67 20A+5A Conector de fio para a placa
Visão geral do produto
M25 2+20 pin impermeável 300 Volt fio para a placa
Características fundamentais
Disposição de pinos de duplo circuito 2+20
O conector adota um projeto de circuito duplo independente com um layout dividido de 2 + 20 pines, separando claramente os canais de transmissão de sinal de energia e dados.Os 2 pinos dedicados são otimizados para transmissão de alta potência com excelente capacidade de carga de corrente, enquanto os 20 pinos suportam transmissão de sinal de dados multicanal com forte desempenho anti-interferência.
Interface padrão M25 com bloqueio rápido sem ferramentas
Compatível com a interface padrão M25, tem uma forte compatibilidade e combina com vários componentes padrão M25.e a ligação à prova de vibração automática após o bloqueio impede a desconexão acidental e garante uma transmissão estável.
Design combinado de energia e sinal
Este produto integra a transmissão de energia e sinal num só conector, poupando espaço de instalação e simplificando a fiação do equipamento.Redução da quantidade de componentes e dos custos de instalação.
Soluções de montagem de cabos personalizadas
A Ulinkcon fornece soluções personalizadas de montagem de cabos personalizados para atender às diversas necessidades dos clientes.Definição do material e dos pinos de acordo com os cenários de aplicação e os parâmetros de equipamento reais dos clientes.
Desempenho confiável em ambientes adversos
Otimizado para ambientes externos e industriais adversos, o conector tem excelente desempenho à prova de água e poeira para bloquear substâncias nocivas.Seu material de concha de alta qualidade é antienvelhecimento e resistente à corrosão, garantindo uma operação estável a longo prazo.
Indústrias de aplicação
- Equipamento de comunicações
- Máquinas de codificação de produtos e sistemas de jato de tinta
- Sistemas Solares
- Equipamento de energia elétrica
- Equipamento de laboratório de medicina forense e patologia
- Máquinas pesadas
- Equipamento de jato de tinta industrial
Especificações técnicas
Parâmetros elétricos
| Número de poloneses |
Conector de 22 pinos de fio para a placa |
| Classificação atual |
20A +5A |
| Nomenclatura de tensão |
300VAC no máximo |
| Durabilidade Tensão |
2500VAC @ 60 s |
Parâmetros técnicos
| Resistência ao contacto |
10 mΩ no máximo |
| Estrutura de isolamento |
500 MΩ a 500 VDC |
| Temperatura de funcionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Material de mofo |
PA66 |
| Material de contacto/terminal |
Brasão revestido de ouro |
| Material do selo |
De fibras sintéticas |
Parâmetros de operação
| Nomenclatura de tensão |
600VAC no máximo |
| Classificação atual |
40A no máximo |
| Dimensão do fio min. |
6.5 mm ~ 10 mm |
| Tamanho máximo do fio |
10.5 mm ~ 18 mm |
| Área de secção transversal máxima do cabo |
0.5 mm2 ~ 6.0 mm2 |
Configuração do produto
Dimensão do produto
Detalhes técnicos
Perguntas Frequentes
O que é tensão nominal?
A tensão nominal, também conhecida como tensão de funcionamento, depende do material de isolamento do conector utilizado e do espaçamento entre os tamanhos de contato.Alguns componentes ou dispositivos podem não funcionar adequadamente abaixo da tensão nominal.
