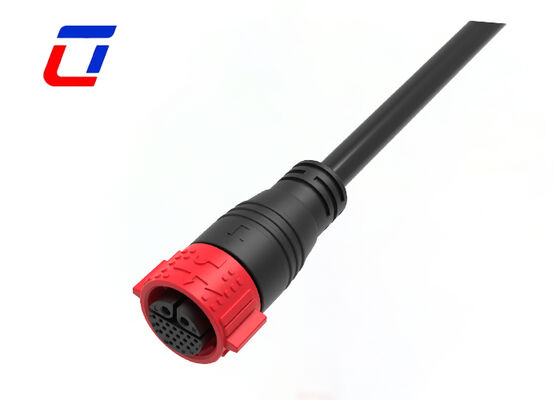

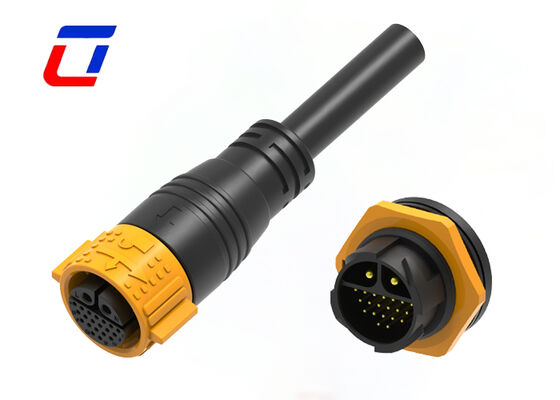

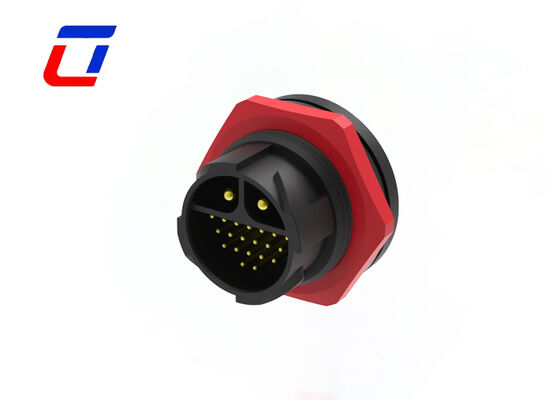

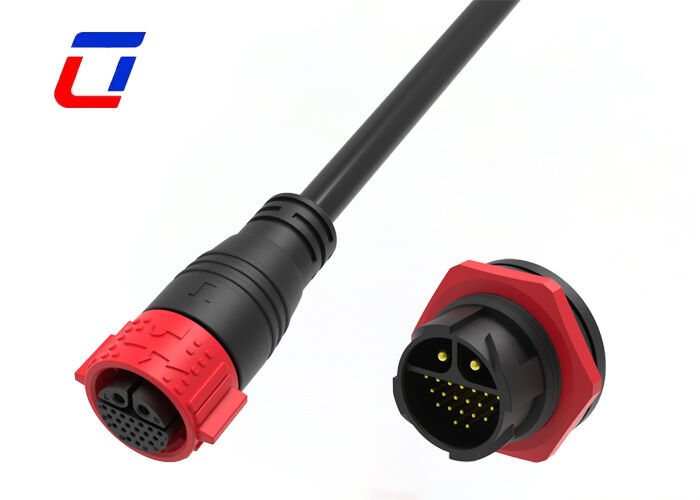

Name: 2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Produtos Multi Pin Connectors Waterproof

2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	Caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, MoneyGram, L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Número de pinos:	Conector à prova d'água de 2 + 20 pinos	Material de contato:	Latão banhado a ouro
Faixa de temperatura:	-40℃~+105℃	Classificação à prova d'água:	IP67
Aplicativo:	Painel solar	Cor:	Vermelho/Azul/Verde
Classificação resistente a chamas:	UL94-V0
Destacar:	2+20 pin waterproof connector , M25 outdoor IP67 cable connector , waterproof signal panel connector

2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel

2+20 Pin Quick Release IP67 Wire To Board Power And Signal Connectors. M25 Power Signal Connector 2+20 Pin IP67 20A+5A Wire To Board Connector.

Product Overview

Signal And Power Multi Connectors M25 2+20 Pin Waterproof 300 Volt Wire To Board

Key Features

High Waterproof Performance: IP67 protection grade prevents dust, rainwater, and pollutants from entering. Withstands short-term immersion (≤1m depth, ≤30 minutes) without affecting signal transmission.
Standard M25 Interface Design: Push-lock interface with excellent sealing and firm installation. Compatible with standard M25 mounting accessories for easy assembly and maintenance.
2+20 Pin Configuration: 22 pins total (2 power + 20 signal) for separate power supply and signal transmission. Supports multi-channel cable-to-board connections.
Cable to Board Connection: Specialized C2B connection with precise pin positioning and tight contact for low resistance and stable signal transmission.
Outdoor & Panel-Mounted Application: Resistant to high/low temperatures, UV radiation, and aging. Designed for seamless panel integration in harsh outdoor environments.
Stable Signal Transmission: High-quality conductive materials with excellent conductivity and corrosion resistance for minimal signal loss and interference.

Application Industries

Communications Equipment Product Coding Machines & Inkjet Systems Solar Systems Electric Power Equipment Laboratory Forensic & Pathology Equipment Heavy Machinery Industrial Inkjet Equipment

Technical Specifications

Electrical Parameters

Number of Poles	22 pin wire to board connector
Current Rating	20A + 5A
Voltage Rating	300VAC max
Durability Voltage	2500VAC @ 60 s

Technical Parameters

Contact Resistance	10 mΩ max
Insulation Structure	500 MΩ at 500VDC
Operating Temperature	-40°C ~ +105°C
IP Class	IP67 (1m / 30min)
Mold Material	PA66
Contact/Terminal Material	Gold Plated Brass
Seal Material	Silicone

Operation Parameters

Voltage Rating	600VAC max
Current Rating	40A max
Min Wire Size OD	6.5mm ~ 10mm
Max Wire Size OD	10.5mm ~ 18mm
Max Cable Cross Section Area	0.5mm² ~ 6.0mm²

Product Configuration

Product Dimension

Technical Details

Frequently Asked Questions

What is rated voltage?

Rated voltage, also known as operating voltage, depends on the connector insulation material used and the spacing between contact sizes. Some components or devices may not function properly below their rated voltage.

Is there a discount for large-quantity orders?

Yes, we offer tiered discounts for bulk orders. The more you order, the more competitive the price. Please inform us of your expected quantity for a customized quotation.

How to track my shipment?

Once goods are shipped, we provide tracking numbers and logistics platform links. You can track real-time status online or contact our team for updates.
