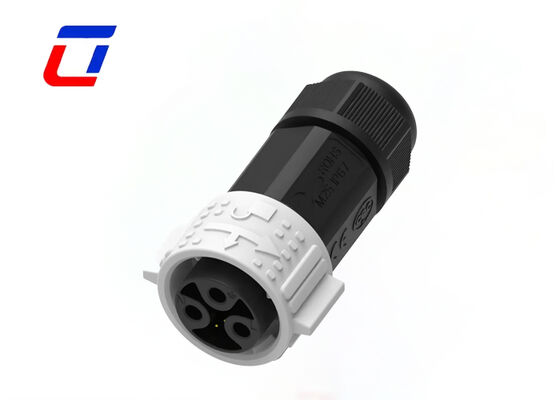

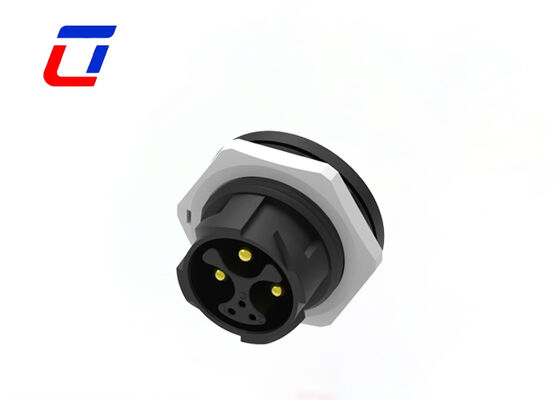

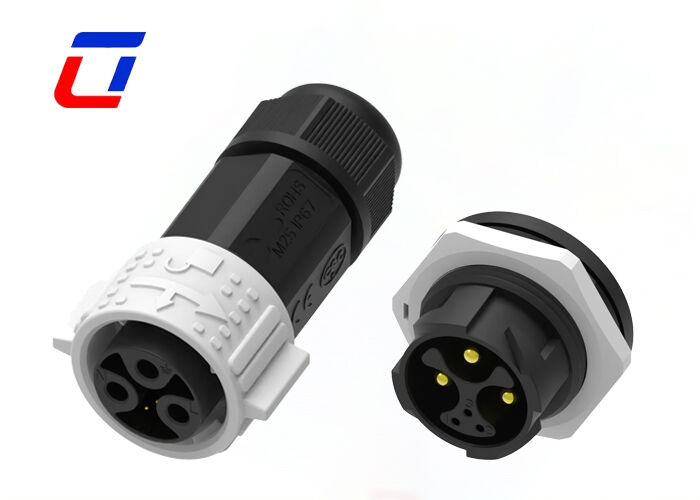

Conectores circulares push-pull M25 3+3 pin 20A Conector de alimentação e sinal de fio para placa

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV
Número do modelo:	M25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	Caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, MoneyGram, L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Número de pinos:	3+3PIN	Classificação à prova d'água:	IP67
Faixa de temperatura:	-40℃~+105℃	Material:	Nylon
tipo:	Tomada macho fêmea	Classificação resistente a chamas:	UL94-V0

Fio push pull circular dos conectores 20A do Pin de M25 3+3 para embarcar o conector do sinal de alimentação

Conectores à prova d'água PA66 confiáveis de 3 + 3 pinos M25 Conector circular de montagem em painel IP67. Conector à prova d'água m25 3 + 3 pinos ip67 15a + 5a macho fêmea tomada de bloqueio rápido.

Principais recursos

Sistema de liberação rápida push lock
Opções multic-core: 2 pinos, 3 pinos, 4 pinos, 5 pinos, 3 + 2 pinos, 3 + 3 pinos, 3 + 9 pinos, 3 + 13 pinos e 2 + 20 pinos
Versão de montagem em campo: opções fio a fio e fio a placa
Corrente nominal de 20A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo ao personalizado
OEM/ODM bem-vindo

Visão geral do produto

Design dividido de 3 + 3 pinos, integração de energia e sinal:Adota um layout exclusivo de 3 + 3 pinos, realizando com precisão a transmissão síncrona de energia e sinal sem conectores adicionais. A corrente nominal de 20A é cientificamente distribuída como 15A (pinos de alimentação) + 5A (pinos de sinal), equilibrando fonte de alta potência e transmissão de sinal de alta precisão, evitando interferência de sinal e adequada para cenários de conexão fio a placa.

Conexão rápida push pull, operação fácil:Apresenta uma estrutura inovadora de conexão push-pull, sem necessidade de ferramentas. Ele pode ser conectado com precisão com um leve empurrão e rapidamente desconectado com um puxão, o que equilibra a estabilidade da conexão e a conveniência da desmontagem, melhorando significativamente a eficiência da montagem, manutenção e reparo do equipamento, e adaptando-se a cenários industriais que exigem conexão e desconexão frequentes.

Proteção de nível industrial, adapta-se a condições de trabalho complexas:A caixa é feita de material PA66 de alta resistência, combinada com uma estrutura de vedação de silicone de precisão, que possui excelente desempenho à prova de poeira, à prova d'água e antivibração, resistindo efetivamente a interferências como poeira, umidade e vibração mecânica em oficinas industriais, garantindo energia estável e transmissão de sinal e estendendo a vida útil do conector.

Adaptabilidade especial e forte fio a placa:Projetados especificamente para cenários de conexão fio-placa, os terminais adotam uma estrutura de posicionamento infalível para evitar conexão reversa e conexão errada, e a fiação é conveniente. É compatível com várias especificações de cabos e pode atender com flexibilidade às necessidades de fonte de alimentação e transmissão de sinal de equipamentos de automação industrial, instrumentos e medidores, equipamentos de controle inteligentes e outras conexões fio-placa.

Especificações Técnicas

Sistema de Conector	Cabo a placa
Selável	Sim
Conector e contato terminam em	Fios e cabos
Tipo de conector circular	Plugue, Receptáculo
Tipo de casca	Concha de plástico
Tipo de produto	Kit de conectores
Número de posições	3+3
Número de posições de sinal	3
Contatos pré-carregados	Sim
Tensão operacional (VAC)	600 V máx.
Tensão operacional (VCC)	600 V máx.
Material da casca	PA66
Conector circular Tipo de material de isolamento	Termoplástico de baixo risco de incêndio
Hermeticamente Selado	Sim
Estilo de entrada	Lado
Tipo de proteção ambiental	Elastômero selado, hermeticamente selado
Material do anel de vedação	Elastômero selado, hermeticamente selado
Proteção Ambiental	Sim
Classificação atual do contato (máx.) (A)	20A máx.
Conector circular Tipo de contato	Pino Soquete
Tipo de montagem do conector	Montagem de cabo (suspensão livre)
Tipo de alinhamento correspondente	Chaveado
Retenção de Acasalamento	Com
Tamanho do fio (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Faixa de temperatura operacional (°C)	-40 ~105°C
Nível de vedação de água IP	IP67
Nível de vedação contra poeira IP	6
Classificação de inflamabilidade UL	UL 94V-0

Indústrias de aplicação

Aplicativo de comunicações
Máquinas de codificação de produtos
Codificação de produto de estoque
Sistemas jato de tinta
Sistema solar
Equipamentos industriais de jato de tinta
Equipamento de energia elétrica
Equipamento de laboratório forense e de patologia
Equipamento de comunicação
Máquinas pesadas

Dimensão de Produção

Detalhes técnicos

Perguntas frequentes

Qual é a tensão nominal?

A tensão nominal, também conhecida como tensão operacional, depende principalmente do material de isolamento do conector utilizado e do espaçamento entre os tamanhos dos contatos. Alguns componentes ou dispositivos podem não funcionar corretamente quando operados abaixo da tensão nominal.

O que é classificado como Atual?

Corrente nominal, também conhecida como corrente operacional. Quando operados abaixo da corrente nominal com tensão adequada, os conectores geralmente funcionam corretamente. Durante o projeto do conector, as considerações térmicas garantem que o conector atenda aos requisitos de corrente nominal, pois o fluxo de corrente gera calor devido à resistência do condutor e à resistência de contato.

Posso pagar depois de receber a mercadoria?

Para cooperação inicial, é necessário pagamento antecipado para garantir a fluidez da produção. Para clientes confiáveis de longo prazo, condições de pagamento flexíveis podem ser discutidas após vários pedidos bem-sucedidos.
