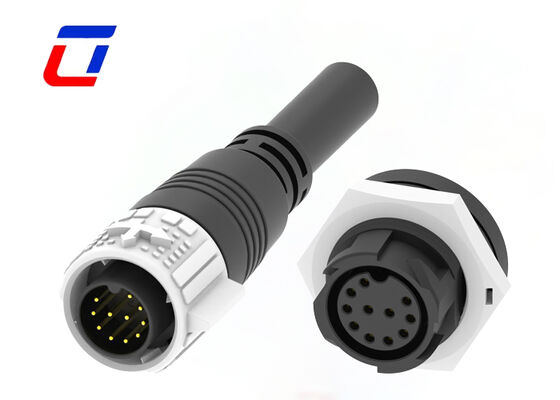

PA66 M19 11 Pin Panel Mount Conector Circular Quick Lock IP67 Conectores de sinal à prova d'água

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M19

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	1. Saco plástico; 2. Caixa; 3. Conforme as necessidades do cliente
Tempo de entrega:	3 a 6 dias úteis
Termos de pagamento:	T/T, D/P, L/C, D/A, Western Union
Habilidade da fonte:	100.000 pares mensais

Contato

Descrição de produto detalhada

Gênero:	Plugue e soquete macho para fêmea	Nível de proteção:	IP67
Classificação resistente a chamas:	UL94-V0	material de contato:	Latão banhado a ouro
Aplicativo:	Instrumentos & medidores	Temperatura:	-40 a 105°C
Destacar:	Conector de sinal à prova d'água pa66 m19 , conector circular de montagem em painel de 11 pinos , conector à prova d'água de bloqueio rápido ip67

Conector M19 11 Pinos IP67 Plugue Industrial de Travamento por Pressão para Dados

O Conector Circular M19 11 Pinos com Montagem em Painel PA66 é um conector de sinal profissional integrado com estrutura de travamento rápido e desempenho à prova d'água IP67, especialmente projetado para necessidades de transmissão de sinal em cenários industriais. Com materiais de alta qualidade, estrutura precisa e proteção confiável, ele fornece uma solução estável e segura para conexão de sinal tipo painel de vários equipamentos, sendo amplamente adequado para ambientes industriais externos e complexos.

Adotando o design padrão da especificação M19 com layout de 11 pinos, ele corresponde com precisão às necessidades de transmissão de sinal multicanal, podendo transmitir de forma eficiente e estável sinais de controle industrial, sinais de detecção, sinais de sensoriamento, etc. Os pinos são feitos de liga de cobre de alta condutividade com banho de ouro, apresentando resistência de contato extremamente baixa e baixa perda de transmissão, o que evita efetivamente interferência de sinal, atenuação de sinal e mau contato, garante a precisão e o desempenho em tempo real da transmissão de sinal e garante a operação estável do equipamento. A corrente de trabalho nominal pode chegar a 5A e a tensão nominal é de 300V, adequada para cenários de transmissão de sinal de média e baixa potência, levando em consideração a estabilidade e a segurança da transmissão de sinal.

A carcaça é formada integralmente por plástico de engenharia PA66 de alta qualidade, que possui excelente resistência ao impacto, resistência à vibração, resistência aos raios UV, resistência a altas e baixas temperaturas e resistência à corrosão. O grau de retardamento de chama atinge UL94 V-0, podendo suportar vibrações severas, colisões acidentais durante a operação de equipamentos industriais e ambientes alternados de alta e baixa temperatura de -40°C~105°C. Não é fácil de envelhecer, deformar ou rachar, estendendo significativamente a vida útil do produto e reduzindo o custo de manutenção posterior. Possui desempenho de proteção excepcional, atingindo nível à prova d'água e poeira IP67, combinado com um design de anel de vedação de silicone de precisão de dupla camada, que pode bloquear efetivamente a intrusão de chuva, poeira, óleo, névoa e outras impurezas. Mesmo em condições de trabalho adversas, como umidade, poeira e chuva externa, pode garantir que o circuito interno não seja danificado e que a transmissão do sinal não seja interrompida.

Adota um design conveniente de montagem em painel, adequado para painéis de equipamentos de várias espessuras. O processo de instalação é simples e eficiente, não requer ferramentas profissionais complexas, e a fixação e a fiação podem ser concluídas rapidamente, adaptando-se às necessidades de instalação rápida de locais industriais. Equipado com uma estrutura de travamento rápido, é suave ao conectar e desconectar e firme ao travar. Pode completar a conexão e o travamento com uma leve pressão, evitando efetivamente conexões soltas ou quedas causadas por vibração do equipamento e tração externa, e facilitando a desmontagem e manutenção posteriores, melhorando significativamente a eficiência do trabalho no local. O produto está em conformidade com vários padrões de certificação internacional, como UL, CE e ROHS, com qualidade confiável. É amplamente utilizado em automação industrial, instrumentos e medidores, monitoramento externo, máquinas de construção, equipamentos inteligentes e outros campos. Como uma interface de conexão de sinal tipo painel, fornece garantia estável para a interação de sinal entre equipamentos. Ao mesmo tempo, pode fornecer serviços de personalização personalizados de acordo com as necessidades do cliente para se adaptar às necessidades de uso de diferentes cenários.

Principais Características

Sistema de liberação rápida por travamento por pressão

Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos para energia

3+2 pinos, 3+3 pinos, 3+4 pinos, 3+5 pinos, 3+9 pinos e 2+20 pinos para combinação de sinal de energia

6 pinos, 7 pinos, 8 pinos, 9 pinos, 10 pinos, 11 pinos, 12 pinos, 14 pinos, 16 pinos e 18 pinos para sinal disponíveis

Versão de montagem em campo: opções de fio a fio e fio a placa

Corrente nominal de 5A para trabalho de longa duração

Serviço de montagem de cabos suportado, bem-vindo para customizar

OEM/ODM bem-vindo

Parâmetros Elétricos

Número de Polos	11 pinos
Classificação de Corrente	Máx. 5A
Classificação de Tensão	Máx. 300VAC
Tensão de Durabilidade	1500VAC @ 60 s

Parâmetros Técnicos

Resistência de Contato	Máx. 10 mΩ
Estrutura de Isolamento	500 MΩ a 500VDC
Temperatura de Operação	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando acoplado
Material do Molde	PA66
Material do Contato/Terminal	Latão Banhado a Ouro
Material da Vedação	Silicone

Indústrias de Aplicação

Luzes de Crescimento

Aplicação de Comunicações

Máquinas de codificação de produtos

Codificação de produtos de inventário

Sistemas de jato de tinta

Sistema Solar

Equipamentos industriais de jato de tinta

Equipamentos de energia elétrica

Equipamentos de laboratório forense e patologia

Equipamentos de comunicação

Maquinário pesado

Parâmetros de Operação

Classificação de Tensão	Máx. 300VAC
Classificação de Corrente	Máx. 5A
OD Mínimo do Fio	3.0mm ~ 6.0mm
OD Máximo do Fio	8.0mm ~ 10.0mm
Área Máxima da Seção Transversal do Cabo	0.5mm² ~ 2.5mm²

Esboço de Design

Perguntas Frequentes

Como vocês garantem a qualidade do produto?

Implementamos um rigoroso controle de qualidade em todo o processo de produção: inspeção de matéria-prima, testes em linha e inspeção final por amostragem. Todos os produtos vêm com garantia de 12 meses contra defeitos de fabricação.

Como comprar seus produtos?

Você precisa fazer o seguinte:

Confirmar a Classificação de Corrente e o Número de Contatos

Confirmar o estilo de montagem

Confirmar a bitola do fio do cabo

Confirmar o comprimento e o material do cabo

Posso ter um rótulo personalizado?

Sim, claro, você pode ter sua própria marca e embalagem privada, se precisar projetar a embalagem, também temos um designer profissional para atendê-lo.
