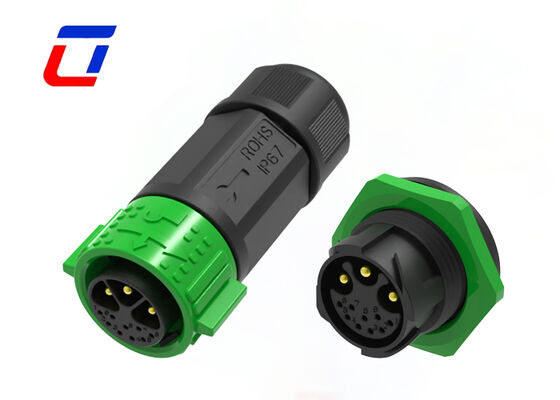

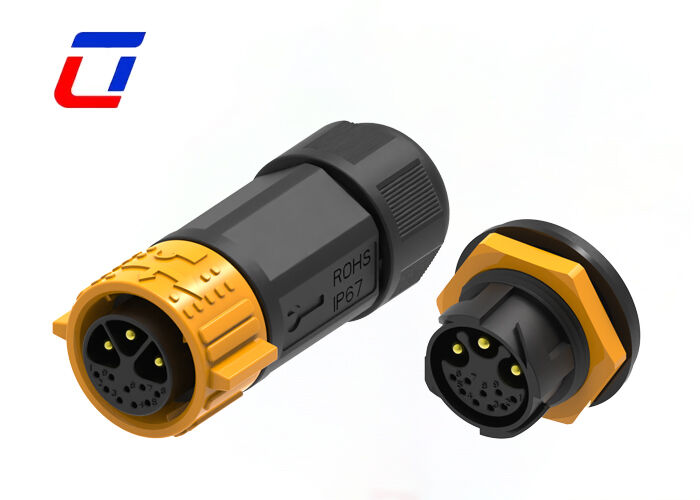

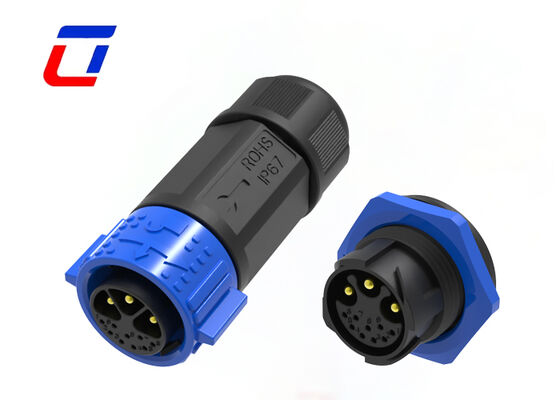

Name: 3+9 Pin M25 15+5A Conector de montagem de painel circular Fábricas de conectores à prova d'água ao ar livre
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Produtos Conector impermeável exterior

3+9 Pin M25 15+5A Conector de montagem de painel circular Fábricas de conectores à prova d'água ao ar livre

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs
Número do modelo:	M25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, MoneyGram, L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Número de pinos:

Alimentação e sinal de 3 + 9 PIN

Classificação à prova d'água:

IP67

Faixa de temperatura:

-40℃~+105℃

Material:

Nylon

Destacar:

Conector circular à prova d'água M25

Conector de montagem de painel 15+5A

Conector circular à prova d'água para exterior

Multi tipos de conector de pino de 3+9 pinos M25 30A 300V conector impermeável externo

Principais recursos

Sistema de liberação rápida push lock
Opções multic-core: 2 pinos, 3 pinos, 4 pinos, 5 pinos, 3 + 2 pinos, 3 + 3 pinos, 3 + 9 pinos, 3 + 13 pinos e 2 + 20 pinos
Versão de montagem em campo: opções de fio a fio e fio a placa
Corrente nominal de 20A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo ao personalizado
OEM/ODM bem-vindo

Indústrias de aplicação

Aplicativo de comunicações
máquinas de codificação de produtos
codificação de produto de inventário
sistemas de jato de tinta
Sistema solar
equipamento industrial de jato de tinta
Equipamento de energia elétrica
Equipamento de laboratório forense e de patologia
Equipamento de comunicação
Máquinas pesadas

Detalhes rápidos de 6PinConector Macho Fêmea

Design de circuito duplo de 3+9 pinos para transmissão integrada de energia e sinal: A configuração de pinos otimizada suporta transmissão independente de energia de alta corrente de 15A por meio de 3 pinos e transmissão de sinal multicanal de 5A por meio de 9 pinos. Os circuitos separados de corrente forte e fraca evitam interferência mútua, garantindo uma saída de energia estável e transmissão síncrona de múltiplos sinais de controle e sensor para sistemas de controle eletrônico complexos.
Conexão rápida e autotravante sem ferramentas: Equipado com estrutura de travamento automático com fivela elástica, o conector realiza fixação automática e travamento firme após conectar sem rotação da rosca ou ferramentas auxiliares. Ele suporta conexão suave e desbloqueio sem esforço, melhorando muito a eficiência de instalação e manutenção para montagem em massa na fábrica e inspeção diária de equipamentos.
Estrutura estável de montagem em painel para instalação de equipamentos integrados: Adotando um design de montagem em painel integrado dedicado, apresenta posicionamento preciso e fixação firme. Ele se adapta perfeitamente aos painéis de controle do equipamento e às paredes da cabine sem ocupar espaço externo, proporcionando um layout de equipamento organizado e integrado. Compatível com tamanhos de abertura padrão da maioria dos equipamentos industriais e instrumentos de precisão, é altamente adequado para produção industrial em massa.
Proteção de vedação completa IP67 para uso externo em qualquer clima: Construído com anel de vedação de silicone integrado de alta elasticidade, o conector atinge um encaixe perfeito após travamento automático. Ele fornece excelente desempenho à prova de poeira, à prova d'água e à prova de umidade, resistindo efetivamente à erosão da chuva, acúmulo de poeira, orvalho e leve poluição por óleo. Ele mantém um desempenho estável em ambientes ao ar livre, oficinas e cabines externas durante todo o ano.
Resistência às intempéries e durabilidade à vibração de nível industrial: O invólucro retardador de chamas de alta resistência apresenta isolamento superior, resistência ao impacto e resistência à deformação. Otimizada para condições operacionais vibratórias, a estrutura de fivela de travamento automático evita o afrouxamento após vibração prolongada. Com excelente resistência aos raios UV, resistência ao envelhecimento e resistência à corrosão, garante uma vida útil estável a longo prazo em cenários industriais adversos.

Recursos de tipo de produto
Sistema de Conector	Cabo a cabo
Selável	Sim
Conector e contato terminam em	Fios e cabos
Tipo de conector circular	Plugue, Receptáculo
Tipo de casca	Concha de plástico
Tipo de produto	Kit de conectores
Recursos de configuração
Número de posições	3+9
Número de posições de sinal	9
Contatos pré-carregados	Sim
Características Elétricas
Tensão operacional (VAC)	600 V máx.
Tensão operacional (VCC)	600 V máx.
Características do corpo
Material da casca	PA66
Conector circular Tipo de material de isolamento	Termoplástico de baixo risco de incêndio
Hermeticamente Selado	Sim
Estilo de entrada	Lado
Tipo de proteção ambiental	Elastômero selado, hermeticamente selado
Material do anel de vedação	Elastômero selado, hermeticamente selado
Proteção Ambiental	Sim
Recursos de contato
Avaliação atual do contato (máx.) (A) .	15A máx.
Conector circular Tipo de contato	Pino Soquete
Acessório Mecânico
Tipo de montagem do conector	Montagem de cabo (suspensão livre)
Tipo de alinhamento correspondente	Chaveado
Retenção de Acasalamento	Com
Dimensões
Tamanho do fio (AWG)	20AWG,18AWG,16AWG,14AWG,
Condições de uso
Faixa de temperatura operacional (°C)	-40 ~105°C
Nível de vedação de água IP	IP67
Nível de vedação contra poeira IP	6
Padrões da Indústria
Classificação de inflamabilidade UL	UL 94V-0

Dimensão de Produção

Mais detalhes técnicos

Perguntas frequentes

Q1: Qual é a tensão nominal?

A1: Tensão nominal também conhecida como tensão de operação, que depende principalmente do material de isolamento do conector utilizado, do espaçamento entre o tamanho do contato. Alguns dos componentes ou dispositivos com tensão inferior à nominal podem não cumprir suas funções.

Q2:Como posso obter amostras?

A2: É uma honra oferecer-lhe amostras, e o frete deve ser pago por você mesmo. Você pode me informar seu número de correio e seu endereço detalhado, então posso enviar uma amostra imediatamente.

Q3:Como escolher o conector adequado?

A3:Você precisa fazer o seguinte:
* Confirme a classificação atual e o número de contatos
* Confirme se o estilo de montagem precisa ser pré-cabeado ou não. Se necessário, confirme o próximo.
* Confirme a bitola do cabo
* Confirme o comprimento e o material do cabo.
