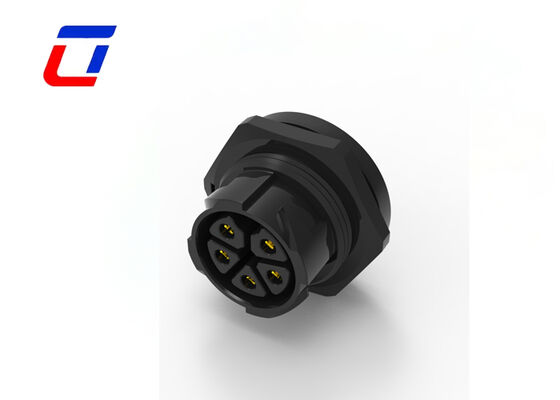

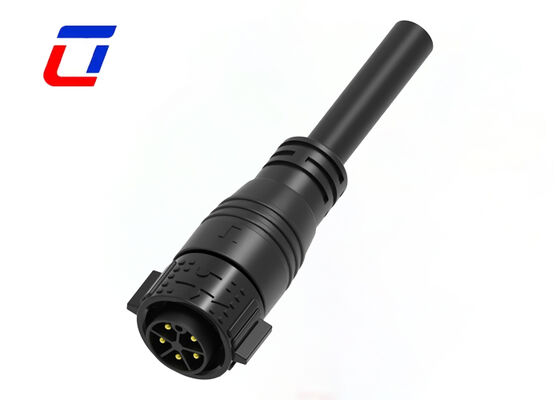

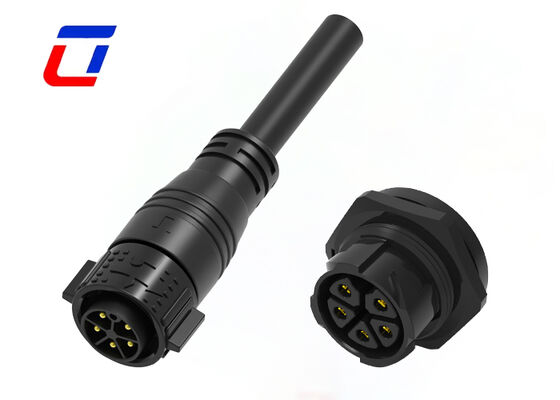

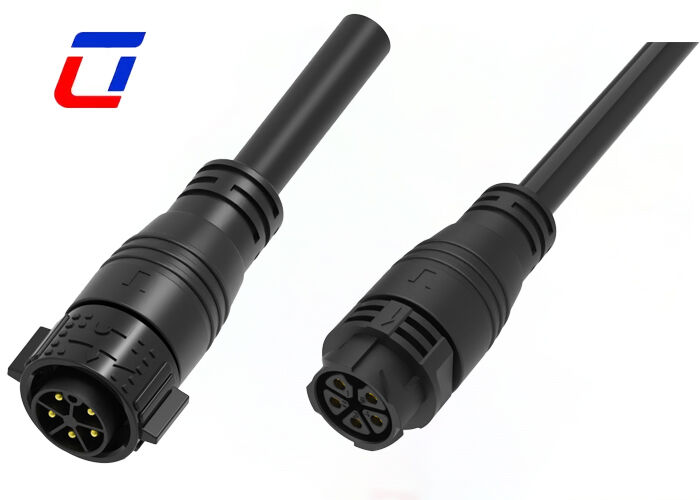

Conectores fêmeas masculinos elétricos rápidos do fechamento M25 20A 5 Pin
Este conector fio-placa elétrico M25 de 5 pinos é um conector redondo à prova d'água de 300 V projetado para aplicações de energia industrial. Apresentando um sistema de liberação rápida push-lock e design de anteparo macho-fêmea, ele fornece conectividade de energia confiável para equipamentos montados em painel em ambientes exigentes.
Visão geral do produto
1. Parâmetros elétricos padrão
Corrente nominal 20A, conjunto macho e fêmea combinado de 5 pinos realiza transmissão de energia multi-circuito com saída de corrente estável
Cumprir com o padrão ambiental RoHS, livre de metais pesados nocivos, totalmente compatível com exportação para o exterior
2. Caixa de plástico retardante de chama PA66
Construído com plástico PA66 de alta resistência, à prova de impacto e antienvelhecimento, sem rachaduras ou fragilização após longo serviço
Excelente desempenho de isolamento evita risco de vazamento, desempenho físico e elétrico estável sob ampla faixa de temperatura
3. Estrutura de conexão rápida Push Lock
O design push-to-lock trava automaticamente após a inserção, plugue e separação sem ferramentas para fácil operação
O engate apertado da fivela proporciona desempenho antivibração confiável, evitando conexões soltas e corte de energia sob vibração contínua
4. Tamanho padrão universal M25
A dimensão M25 padrão corresponde à maioria dos furos do painel do equipamento, as cabeças macho e fêmea alinham-se com precisão sem deslocamento
O design correspondente macho e fêmea separado simplifica a fiação, a montagem do equipamento e a posterior manutenção de substituição
5. Amplo escopo de aplicação
Adequado para unidades de controle industrial, iluminação externa, pequenos equipamentos de energia novos, instrumentos inteligentes e linhas de conexão de energia de automação
Principais recursos
- Sistema de liberação rápida push-lock para operação sem ferramentas
- Várias configurações de pinos disponíveis: 2 pinos, 3 pinos, 4 pinos, 5 pinos, 3 + 2 pinos, 3 + 3 pinos, 3 + 9 pinos, 3 + 13 pinos, 5 + 2 pinos e 2 + 20 pinos
- Versões de montagem em campo: opções fio a fio e fio a placa
- Conector à prova d'água com classificação de alta corrente adequado para operação contínua de 20A
- Serviço de montagem de cabos suportado com opções de personalização
- Serviços OEM/ODM bem-vindos
Especificações Elétricas
| Parâmetro |
Especificação |
| Número de poloneses |
Conector à prova d'água de 5 pinos |
| Classificação atual |
20A máximo |
| Classificação de tensão |
300 VCA máximo |
| Tensão de durabilidade |
1500 VCA a 60 segundos |
Especificações Técnicas
| Parâmetro |
Especificação |
| Resistência de contato |
10mΩ máximo |
| Resistência de Isolamento |
500 MΩ a 500 VCC |
| Temperatura operacional |
-40°C a +105°C |
| Classificação IP |
IP67 (1 metro/30 minutos) |
| Material do molde |
PA66 |
| Material de contato/terminal |
Latão banhado a ouro |
| Material de vedação |
Silicone |
Parâmetros de Operação
| Parâmetro |
Especificação |
| Classificação de tensão |
Máximo de 600 VCA |
| Classificação atual |
30A máximo |
| Tamanho mínimo do fio OD |
6,5 mm - 10 mm |
| Tamanho máximo do fio DE |
10,5 mm - 18 mm |
| Área máxima da seção transversal do cabo |
0,5mm² - 6,0mm² |
Indústrias de aplicação
- Equipamento de comunicação
- Máquinas de codificação de produtos e sistemas de jato de tinta
- Equipamento de codificação de produtos de inventário
- Equipamentos industriais de jato de tinta
- Sistemas de energia solar
- Equipamento de energia elétrica
- Equipamento de laboratório forense e de patologia
- Máquinas pesadas
Dimensões de Produção
Detalhes técnicos
Perguntas frequentes
Como posso obter amostras?
Temos o prazer de fornecer amostras, com custos de frete por conta do cliente. Forneça o número da sua conta de correio e o endereço de entrega detalhado para envio imediato da amostra.
Existe desconto para pedidos de grandes quantidades?
Sim, oferecemos descontos diferenciados para pedidos em grandes quantidades com preços cada vez mais competitivos em volumes maiores. Por favor, compartilhe sua quantidade esperada para um orçamento personalizado.
Quais métodos de pagamento você aceita?
Aceitamos T/T (transferência telegráfica), L/C (carta de crédito), PayPal e West Union. Para pedidos grandes, nossos termos padrão são 30% de entrada e 70% de saldo devido antes do envio.
