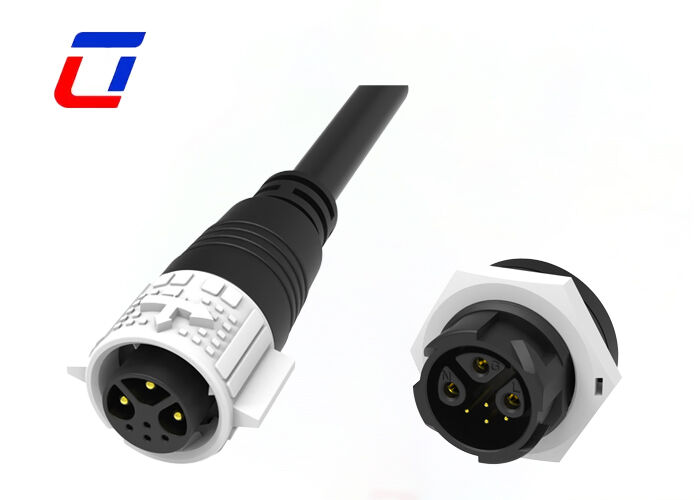

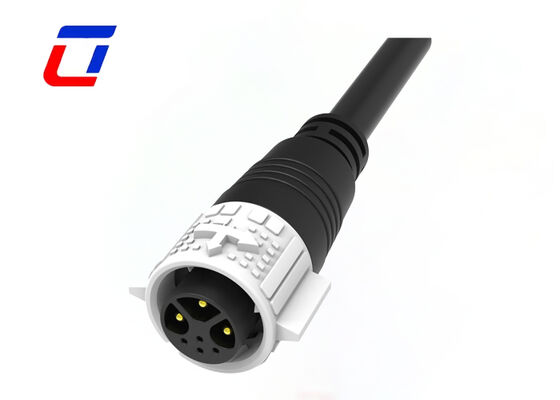

Name: Conectores à prova d'água de 15A+5A com múltiplos pinos 3+4 pinos M19 Push Lock Conector de Cabo para Placa
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Negociável USD
Availability: InStock

Casa Produtos Multi Pin Connectors Waterproof

Conectores à prova d'água de 15A+5A com múltiplos pinos 3+4 pinos M19 Push Lock Conector de Cabo para Placa

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M19

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	1. Saco plástico; 2. Caixa; 3. Conforme as necessidades do cliente
Tempo de entrega:	3 a 6 dias úteis
Termos de pagamento:	T/T, D/P, L/C, D/A, Western Union
Habilidade da fonte:	100.000 pares mensais

Contato

Descrição de produto detalhada

ALFINETE:	3+4 pinos	Classificação atual:	15+5A
Tensão nominal:	300 V	Material:	PA66
Nível de proteção:	IP67	Classificação resistente a chamas:	UL94-V0
Destacar:	15Um conector multi-pins à prova d'água , Conector M19 push lock de 5A , Conector de cabo para placa de 3+4 pinos

Conectores Multipinos à Prova d'Água 15A+5A 3+4 Pinos M19 Push Lock Cabo para Placa

Visão Geral do Produto

Conector à Prova d'Água para Exterior M19 3+4 Pinos Conector à Prova d'Água IP67 Fio para Placa

Descrição Rápida

Layout Separado de Alimentação e Sinal 3+4 Pinos:A configuração otimizada de 3+4 pinos alcança a integração de dupla funcionalidade. 3 pinos suportam fonte de alimentação principal de alta potência de 15A para operação de carga do equipamento, enquanto 4 pinos independentes suportam transmissão de sinal de dados multicanal de 5A. Realiza acoplamento de energia e sinal em uma única peça e simplifica muito o layout da fiação a bordo.
Classificação Dupla de Corrente para Operação de Carga Graduada:O design de corrente dupla de 15A para energia e 5A para sinal evita conflitos de corrente entre eletricidade forte e fraca. Ele efetivamente previne saída de energia instável e desordem de sinal causada por impacto de corrente, garantindo operação contínua segura e de longo prazo de equipamentos inteligentes.

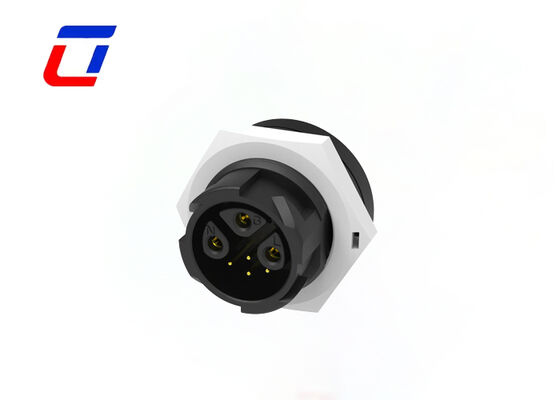

Estrutura Precisa de Cabo para Placa:Adota design padrão de acoplamento de cabo para placa para instalação direta na placa de PCB. A moldagem integrada do cabo e o posicionamento preciso do terminal da placa garantem montagem compacta e que economiza espaço, perfeitamente adequada para produção automatizada e fiação interna de equipamentos modulares.
Conexão Push-Lock Amigável ao Usuário:O mecanismo de auto-travamento tipo push aprimorado permite conexão e desconexão rápidas sem ferramentas. Operação mais suave do que travas de encaixe tradicionais, melhora a eficiência para montagem em massa e manutenção diária. O status travado permanece firme contra vibração e leve tensão sem desconexão.
À Prova d'Água, Poeira e Anti-Interferência:As juntas de vedação de alta elasticidade embutidas fornecem excelente proteção para todas as condições climáticas contra chuva, umidade e poeira. O isolamento físico entre os circuitos de energia e sinal protege contra interferência eletromagnética, evitando efetivamente cintilação, atraso de sinal e perda de dados.
Resistência às Intempéries Industrial e Ampla Aplicação:A carcaça isolante de alta resistência e resistente às intempéries, mais os pinos condutores espessados, garantem resistência UV, resistência à temperatura e resistência à abrasão. Amplamente aplicado em iluminação LED inteligente externa, controladores industriais, módulos de segurança e dispositivos de suporte de nova energia, com testes rigorosos de fábrica e capacidade de fornecimento em massa estável.

Principais Características

Sistema de liberação rápida push lock
Opções multicore: 2Pinos, 3Pinos, 4Pinos, 5Pinos para Energia
3+2Pinos, 3+3Pinos, 3+4Pinos, 3+5Pinos, 3+9Pinos e 2+20Pinos para combinação de energia e sinal
6Pinos, 7Pinos, 8Pinos, 9Pinos, 10Pinos, 11Pinos, 12Pinos, 14Pinos, 16Pinos e 18Pinos para sinal disponíveis

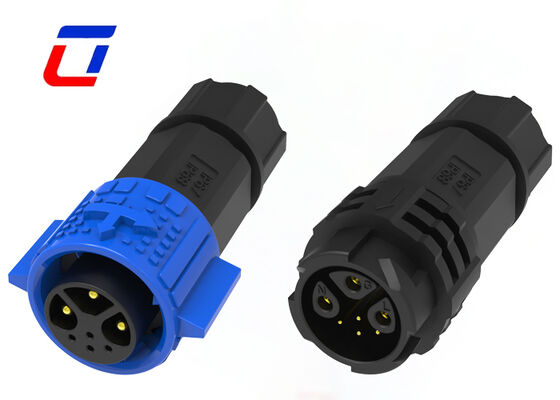

Versão de montagem em campo: opções de fio a fio e fio para placa
Corrente nominal de 20A para trabalho de longa duração
Serviço de montagem de cabos suportado
OEM/ODM bem-vindo

Especificações Técnicas

Parâmetros Elétricos
Número de Polos	3+4Pinos
Classificação de Corrente	20A máx.
Classificação de Tensão	300VAC máx.
Tensão de Durabilidade	1500VAC @ 60 s.
Parâmetros Técnicos
Resistência de Contato	10 mΩ máx.
Estrutura de Isolamento	500 MΩ a 500VDC
Temperatura de Operação	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando acoplado
Material do Molde	PA66
Material do Contato/Terminal	Latão Banhado a Ouro
Material de Vedação	Silicone

Indústrias de Aplicação

Luzes de Crescimento
Aplicação de Comunicações
Máquinas de codificação de produtos
Codificação de produtos de inventário
Sistemas de jato de tinta
Sistema Solar
Equipamentos industriais de jato de tinta
Equipamentos de energia elétrica
Equipamentos de laboratório forense e patologia
Equipamentos de comunicação
Maquinário pesado

Parâmetros de Operação

Classificação de Tensão	600VAC máx.
Classificação de Corrente	20A máx.
Tamanho Mínimo do Fio OD	3.0mm ~ 6.0mm
Tamanho Máximo do Fio OD	8.0mm ~ 10.0mm
Área Máxima da Seção Transversal do Cabo	0.5mm² ~ 2.5mm²

Esboço de Design

Perguntas Frequentes

P: Vocês são uma fábrica ou empresa comercial?

R: Somos uma fábrica. Localizada no Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China

P: Quem é responsável pelo desembaraço aduaneiro? Vocês fornecem os documentos necessários?

R: Forneceremos documentos completos para desembaraço aduaneiro (fatura comercial, lista de embalagem, conhecimento de embarque, relatórios de certificação). As taxas de desembaraço aduaneiro e os impostos são de responsabilidade do comprador (termos EXW/FOB). Podemos auxiliar na preparação de documentos, se necessário.

P: Vocês suportam a personalização do produto?

R: Sim, a personalização está disponível para especificações, cores, logotipos e embalagens. Por favor, forneça seus requisitos detalhados, e nós cotaremos de acordo com um processo de confirmação de amostra.
