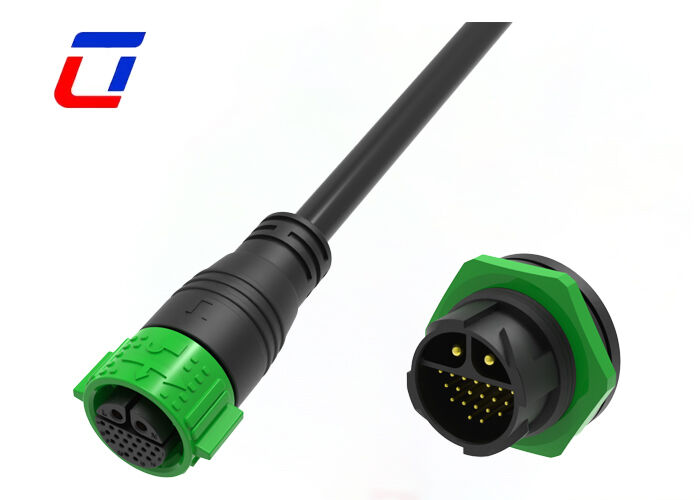

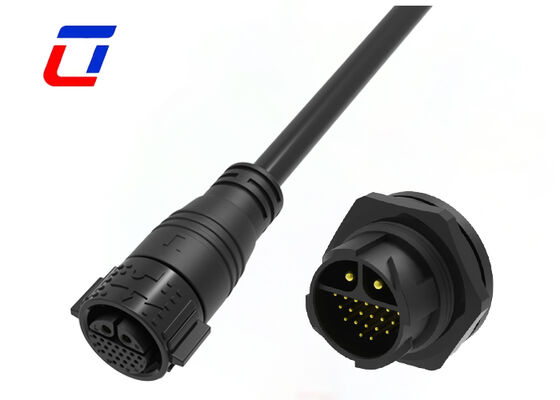

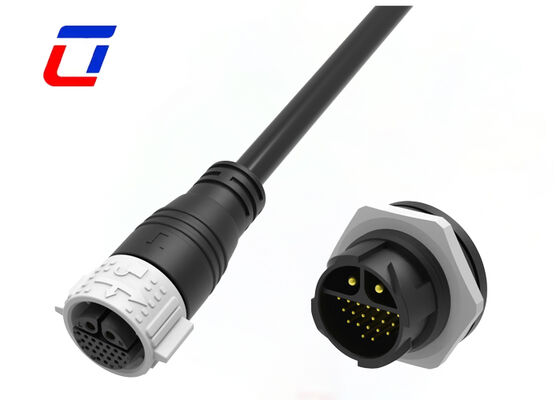

Name: 2+20 Pin M25 20A+5A Conector de sinal de energia IP67 Multi Pin Tipos de conector à prova d'água
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Produtos Soquete impermeável da tomada

2+20 Pin M25 20A+5A Conector de sinal de energia IP67 Multi Pin Tipos de conector à prova d'água

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, , L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Faixa de temperatura:	-40℃~+105℃	Classificação à prova d'água:	IP67
Número de pinos:	Conector à prova d'água de 22 pinos	material de contato:	Latão banhado a ouro
Tensão:	300 V	Classificação resistente a chamas:	UL94-V0
Destacar:	Conector à prova d'água M25 20A+5A , Conector multipolar IP67 , Conector de tomada de tomada à prova d'água

Conectores à Prova d'Água M25 de 2+20 Pinos 20A+5A para Potência e Sinal IP67

Visão Geral do Produto

Conectores à Prova d'Água M25 de 2+20 Pinos para Sinal e Potência 300 Volts Fio a Placa

Principais Características

Design Dividido de 2+20 Pinos para Transmissão Isolada de Potência e Sinal: Adotando um layout integrado profissional de 2+20 pinos com partição, 2 pinos de alta resistência suportam fonte de alimentação de alta corrente de 20A, enquanto 20 pinos densos transmitem sinais de controle de baixa potência de 5A independentemente. Ele realiza a transmissão síncrona de potência e sinais multicanal com um único conector, eliminando completamente a diafonia eletromagnética entre o loop de potência e os sinais de precisão para evitar distorção do sinal e garantir uma fiação integrada estável.
Classificação de Corrente Dupla para Adaptação Precisa às Condições de Trabalho: Apresentando um design diferenciado de carga dupla, o circuito de alimentação principal suporta alta corrente de 20A para fornecimento de energia de equipamentos essenciais, e o circuito de sinal se adapta a baixa corrente de 5A para transmissão de dados e sensores. A correspondência de corrente direcionada evita aquecimento por sobrecarga, atenuação de sinal e flutuação de corrente, atendendo às demandas duplas de fonte de alimentação de alta potência e transmissão de sinal de alta precisão em cenários industriais complexos.
Proteção Completa à Prova d'Água e Poeira IP67: Equipado com estrutura de vedação integrada multicamadas e tecnologia de encaixe de travamento por pressão, o conector totalmente fechado atinge o grau de proteção IP67. Ele resiste efetivamente à imersão em água, erosão pela chuva, acúmulo de poeira, condensação de umidade e corrosão por óleo, protegendo os contatos multipinos internos contra oxidação, curto-circuito e falha de conexão para operação estável em todas as condições climáticas.
Estrutura de Travamento Automático Autotravante Resistente a Vibrações Sem Ferramentas: Adotando um sistema de travamento automático sem rosca, os terminais macho e fêmea são travados automaticamente por simples pressão com desempenho anti-afrouxamento e anti-queda, resistindo a vibrações e tração externa. O design de pressionar para liberar permite montagem e desmontagem manual rápida sem ferramentas, melhorando a eficiência de fiação e manutenção e suportando conexões frequentes de longo prazo.
Integração Multipinos de Alta Densidade Simplifica a Fiação: 20 canais de sinal independentes suportam a transmissão paralela de múltiplos grupos de comandos de controle, dados de sensores e sinais de agrupamento. Ele substitui múltiplos conectores comuns de função única, reduz portas de equipamentos e complexidade de fiação, diminui a taxa de falha de circuitos e se adapta perfeitamente à fiação integrada de equipamentos de automação, displays inteligentes e sistemas de controle elétrico.
Carcaça Industrial Retardante de Chamas e Resistente às Intempéries: Moldada por injeção em uma única peça com plástico de engenharia retardante de chamas de alta resistência, a carcaça apresenta excelente isolamento, alta tenacidade e resistência ao impacto. Com excelente resistência à flexão, resistência à temperatura e resistência ao envelhecimento por UV, ela previne riscos de vazamento elétrico e curto-circuito, e mantém uma estrutura estável sem deformação ou rachaduras durante o serviço prolongado em ambientes internos e externos.

Indústrias de Aplicação

Equipamentos de Comunicação
Máquinas de Codificação de Produtos e Sistemas de Jato de Tinta
Sistemas Solares
Equipamentos de Energia Elétrica
Equipamentos Forenses e de Patologia de Laboratório
Maquinário Pesado
Equipamentos Industriais de Jato de Tinta

Especificações Técnicas

Parâmetros Elétricos

Número de Polos	Conector fio a placa de 22 pinos
Classificação de Corrente	20A +5A
Classificação de Tensão	300VAC máx.
Tensão de Durabilidade	2500VAC @ 60 s

Parâmetros Técnicos

Resistência de Contato	10 mΩ máx.
Estrutura de Isolamento	500 MΩ a 500VDC
Temperatura de Operação	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min)
Material do Molde	PA66
Material do Contato/Terminal	Latão Banhado a Ouro
Material de Vedação	Silicone

Parâmetros de Operação

Classificação de Tensão	600VAC máx.
Classificação de Corrente	40A máx.
OD Mínima do Fio	6.5mm ~ 10mm
OD Máxima do Fio	10.5mm ~ 18mm
Área Máxima da Seção Transversal do Cabo	0.5mm² ~ 6.0mm²

Configuração do Produto

Dimensão do Produto

Detalhes Técnicos

Perguntas Frequentes

O que é tensão nominal?

Tensão nominal, também conhecida como tensão de operação, depende do material isolante do conector utilizado e do espaçamento entre os tamanhos dos contatos. Alguns componentes ou dispositivos podem não funcionar corretamente abaixo de sua tensão nominal.

Posso ter um rótulo personalizado?

Sim, claro, você pode ter sua própria marca privada e embalagem, se precisar projetar a embalagem, também temos um designer profissional para atendê-lo.

Como rastrear meu envio?

Assim que as mercadorias forem enviadas, forneceremos números de rastreamento e links da plataforma logística. Você pode rastrear o status em tempo real online ou entrar em contato com nossa equipe para atualizações.
