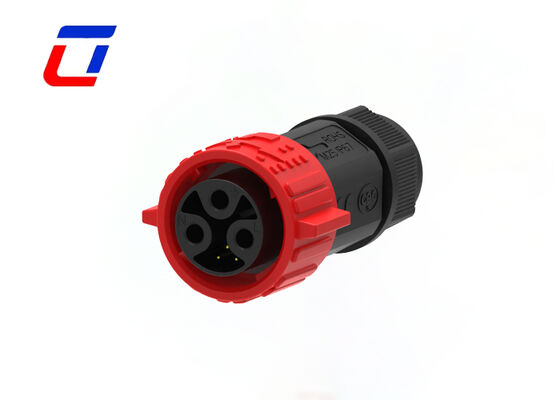

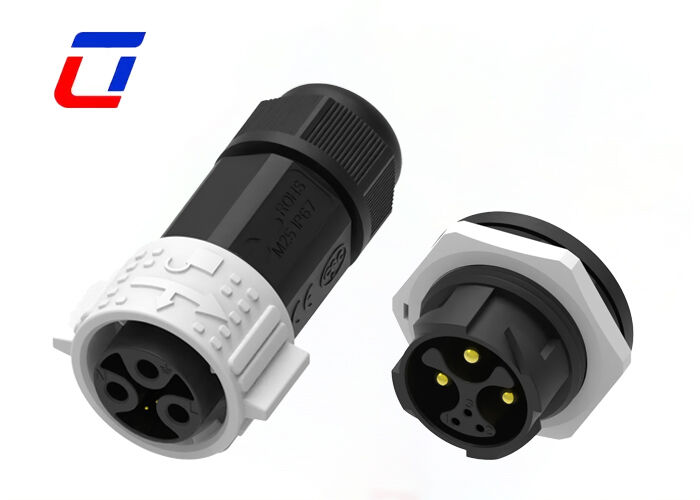

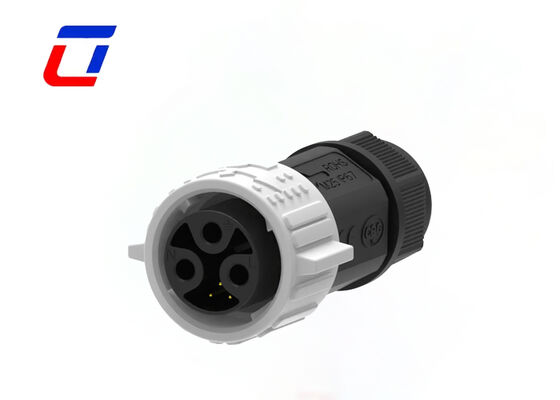

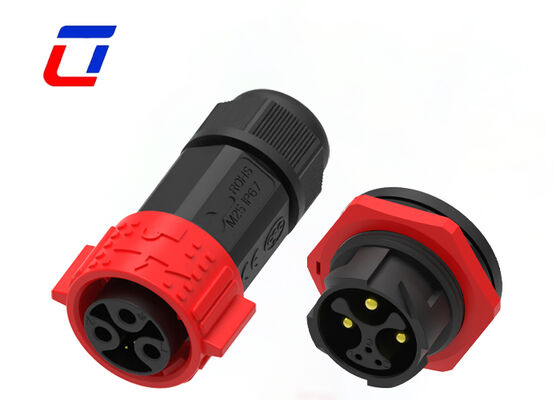

Name: M25 15A+5A Conectores circulares de múltiplos pinos 3+3 pines de bloqueio rápido
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Produtos Multi Pin Connectors Waterproof

M25 15A+5A Conectores circulares de múltiplos pinos 3+3 pines de bloqueio rápido

Detalhes do produto:

Lugar de origem:	Shenzhen,China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, , L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Número de pinos:	3+3 pinos	Atual:	15A+5A
Material:	Nylon	Faixa de temperatura:	-40℃~+105℃
Tipo:	Tomada macho fêmea	Classificação resistente a chamas:	UL94-V0
Destacar:	M25 15A+5A conector circular de múltiplos pinos , 3+3 pines de fio de bloqueio rápido para o conector da placa , Conectores multi-pins à prova d'água com bloqueio rápido

Conectores Circulares Multipinos M25 15A+5A 3+3 Pinos Conector Rápido de Fio para Placa

Principais Características

Sistema de liberação rápida por trava de pressão
Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos, 3+2 pinos, 3+3 pinos, 3+9 pinos, 3+13 pinos e 2+20 pinos
Versão de montagem em campo: opções de fio a fio e fio a placa
Corrente nominal de 20A para trabalho de longa duração
Serviço de montagem de cabos suportado, bem-vindo ao customizado
OEM/ODM bem-vindo

Visão Geral do Produto

Design de Partição 3+3 Pinos para Energia e Sinal Isolados: Adotando uma estrutura precisa de partição 3+3 pinos, o conector realiza o isolamento completo dos canais de energia e sinal. 3 pinos dedicados suportam fonte de alimentação de alta potência de 15A, enquanto outros 3 pinos independentes são para transmissão de sinal fraco de 5A. O design de loop duplo elimina a diafonia eletromagnética e a distorção do sinal, permitindo o fornecimento de energia síncrono e estável e a transmissão de sinal para equipamentos integrados.
Conexão Integrada Profissional de Fio para Placa: Apresentando estrutura padrão de fio para placa, uma extremidade conecta cabos e a outra extremidade se conecta diretamente à placa de circuito do equipamento sem adaptadores extras. Pode ser instalado fixamente na placa de controle principal, simplificando muito a fiação interna do equipamento, economizando espaço de instalação e tornando a montagem do equipamento mais compacta e padronizada para dispositivos de controle eletrônico inteligentes.
Classificação Dupla de Corrente para Correspondência Precisa de Condições: Projetado com especificações diferenciadas de carga dupla, o canal de energia principal suporta de forma estável a corrente nominal de 15A para o fornecimento de energia do equipamento principal, e o canal de sinal se adapta à transmissão de corrente fraca de baixa corrente de 5A para sinais de sensores e comandos de controle. O design de derivação razoável evita superaquecimento, atenuação de sinal e desordem de corrente, garantindo operação ultra-estável.
Estrutura de Travamento Rápido Autotravante sem Rosca: Equipado com uma estrutura aprimorada de travamento rápido autotravante sem ferramentas, ele pode ser travado automaticamente por simples pressão com conexão firme e à prova de choque. A estrutura anti-desprendimento e anti-queda resiste à vibração do equipamento e à tração externa. O design de pressionar para liberar suporta montagem e desmontagem manual rápida, melhorando muito a eficiência da produção em massa e da manutenção.
Especificação Universal Padrão M25: Adotando o tamanho circular padrão industrial M25 com espaçamento razoável entre os pinos e distância de isolamento suficiente. A estrutura padronizada é altamente compatível com acessórios M25 convencionais no mercado para fácil substituição. A cavidade de grande porte oferece excelente desempenho de dissipação de calor com baixa elevação de temperatura durante a operação de longo prazo.
Invólucro Industrial Retardador de Chamas e Isolado: Moldado por injeção de uma peça com plástico de engenharia retardador de chamas de alta resistência, o invólucro apresenta excelente desempenho de isolamento para evitar vazamento elétrico e curto-circuito. Possui excelente resistência ao envelhecimento, resistência à temperatura e resistência ao impacto, adaptando-se à operação contínua de longo prazo e a condições de trabalho de alta temperatura fechadas dentro do equipamento com desempenho de serviço estável.

Especificações Técnicas

Sistema de Conector	Cabo-Cabo/Placa
Selável	Sim
Conector e Terminais de Contato Para	Fio e Cabo
Tipo de Conector Circular	Plugue, Receptáculo
Tipo de Carcaça	Carcaça Plástica
Tipo de Produto	Kit de Conector
Número de Posições	3+3
Número de Posições de Sinal	3
Contatos Pré-carregados	Sim
Tensão de Operação (VAC)	600V máx.
Tensão de Operação (VDC)	600V máx.
Material da Carcaça	PA66
Tipo de Material de Isolamento do Conector Circular	Termoplástico de Baixo Risco de Incêndio
Hermeticamente Selado	Sim
Estilo de Entrada	Lateral
Tipo de Proteção Ambiental	Selado com Elastômero, Hermeticamente Selado
Material do O-Ring	Selado com Elastômero, Hermeticamente Selado
Proteção Ambiental	Sim
Classificação de Corrente de Contato (Máx.) (A)	20A máx.
Tipo de Contato do Conector Circular	Pino-Soquete
Tipo de Montagem do Conector	Montagem em Cabo (Suspenso)
Tipo de Alinhamento de Acoplamento	Chaveado
Retenção de Acoplamento	Com
Tamanho do Fio (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Faixa de Temperatura de Operação (°C)	-40 ~105°C
Nível de Vedação de Água IP	IP67
Nível de Vedação de Poeira IP	6
Classificação de Inflamabilidade UL	UL 94V-0

Indústrias de Aplicação

Aplicação de Comunicações
Máquinas de codificação de produtos
Codificação de produtos de inventário
Sistemas de jato de tinta
Sistema Solar
Equipamentos industriais de jato de tinta
Equipamentos de energia elétrica
Equipamentos forenses e de patologia de laboratório
Equipamentos de comunicação
Maquinário pesado

Dimensão de Produção

Detalhes Técnicos

Perguntas Frequentes

O que é tensão nominal?

A tensão nominal, também conhecida como tensão de operação, depende principalmente do material de isolamento do conector utilizado e do espaçamento entre os tamanhos dos contatos. Alguns componentes ou dispositivos podem não funcionar corretamente quando operados abaixo de sua tensão nominal.

O que é Corrente Nominal?

A corrente nominal, também conhecida como corrente de operação. Quando operados abaixo da corrente nominal com tensão adequada, os conectores geralmente funcionam corretamente. Durante o projeto do conector, considerações térmicas garantem que o conector atenda aos requisitos de corrente nominal, pois o fluxo de corrente gera calor devido à resistência do condutor e à resistência de contato.

Como você garante a qualidade do produto?

Implementamos um rigoroso controle de qualidade em todo o processo de produção: inspeção de matéria-prima, testes em linha e inspeção final por amostragem. Todos os produtos vêm com garantia de 12 meses contra defeitos de fabricação.
