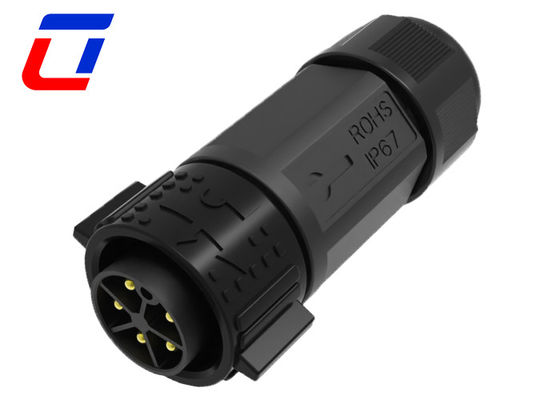

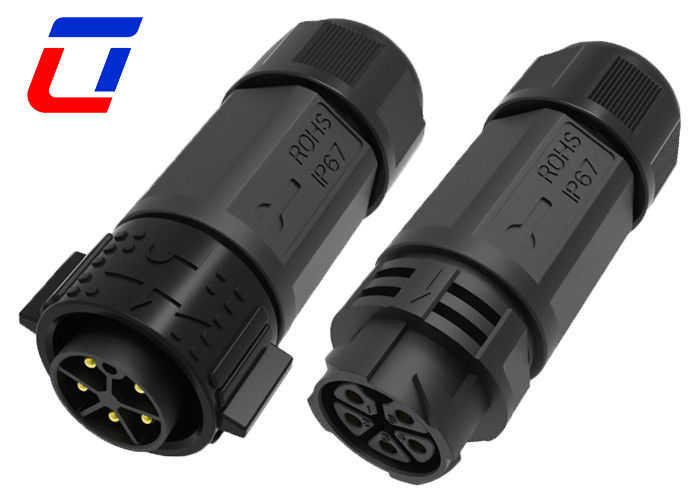

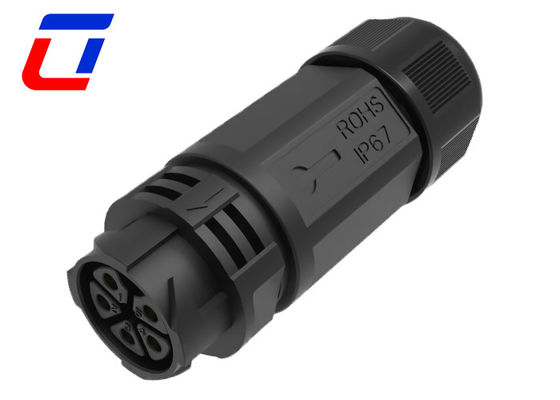

Conector de cabo à prova d'água de 5 pines masculino feminino exterior forma redonda
Indústrias de aplicação
- Aplicação das comunicações
- Máquinas de codificação de produtos
- Código do produto do inventário
- Sistemas de jato de tinta
- Sistema Solar
- Equipamento de jato de tinta industrial
- Equipamento de energia elétrica
- Equipamento forense e patológico de laboratório
- Equipamento de comunicações
- Máquinas e aparelhos pesados
Principais características
- Sistema de bloqueio por empurrão e liberação rápida
- Opções multicore: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin,5+2Pin e 2+20Pin disponíveis
- Versão de montagem em campo:opções de fio para fio e fio para placa
- Conector à prova d'água de alta corrente nominal boa escolha até 50A para trabalhar por muito tempo
- Serviço de montagem de cabos suportado, bem-vindo a ser personalizado
- OEM/ODM são bem-vindos
Detalhes rápidos do conector à prova d'água IP67
Este modelo de conectores é especializado para várias aplicações de energia, design de operação fácil em sistema de bloqueio de empurrão, só precisa de um segundo para inserir, então ele vai bloquear automaticamente.Opção disponível tanto para terminais de parafuso como para terminais de solda.
Graças aos seus terminais baseados em parafuso, não é necessária solda e a instalação leva apenas alguns minutos na versão de montagem em campo.que é a solução perfeita para fazer seus próprios cabos de conexão à prova d'água facilmente.
É também uma boa escolha para as aplicações que requerem conexões de fio na solda com o tamanho de pin de contato adequado.
| Parâmetros elétricos |
| Number de poloneses |
Conector impermeável de 5 pines |
| Classificação atual |
30A no máximo |
| Nomenclatura de tensão |
600VAC no máximo |
| Durabilidade Tensão |
2500VAC @ 60 s. |
| Parâmetros técnicos |
| Resistência ao contacto |
10 mΩ no máximo |
| Estrutura de isolamento |
500 MΩ a 500 VDC |
| Temperatura de funcionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Material de mofo |
PA66 |
| Material de contacto/terminal |
Brasão revestido de ouro |
| Material do selo |
De fibras sintéticas |
| Parâmetros de operação |
| Nomenclatura de tensão |
600VAC no máximo |
| Classificação atual |
30A no máximo |
| Dimensão do fio min. |
6.5 mm ~ 10 mm |
| Tamanho máximo do fio |
10.5 mm ~ 18 mm |
| Área de secção transversal máxima do cabo |
0.5 mm2 ~ 6.0 mm2 |
Dimensão da produção
Mais detalhes técnicos
Perguntas frequentes
P1:Qual é a tensão nominal?
A1:Tensão nominal também conhecida como tensão de funcionamento, que depende principalmente do material de isolamento do conector utilizado, do espaçamento entre o tamanho do contacto.Alguns dos componentes ou dispositivos em tensão inferior à sua tensão nominal podem não ser completados para as suas funções..
Q2: Qual é a corrente classificada?
A2: Corrente nominal, também conhecida como corrente operacional. Com a tensão nominal, como no caso abaixo da corrente nominal, a tomada de ar em geral pode funcionar corretamente.através do projeto térmico do conector para satisfazer os requisitos da corrente nominal, porque em contato com uma corrente de fluxo fora de data, devido à resistência do condutor e resistência de contato, o contato será calor.o tapão irá danificar o isolamento e a formação de exposição do ar na superfície do revestimento para amolecer, resultando em falha.
Q3:Como escolher o conector adequado?
A3:Tem de fazer o seguinte:
* Confirme a classificação atual e o número de contatos
* Confirmar o estilo de montagem precisa de pré-cabelar ou não.
* Confirme a medição do cabo
* Confirme comprimento e material do cabo.
