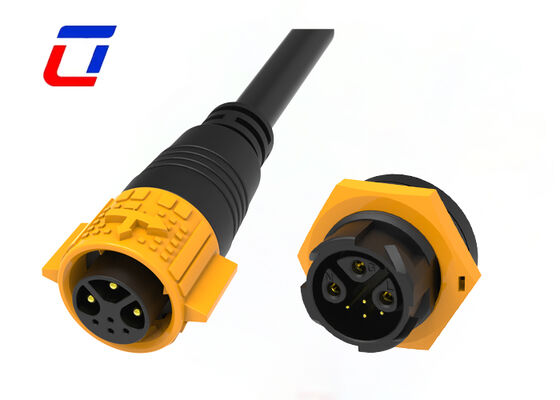

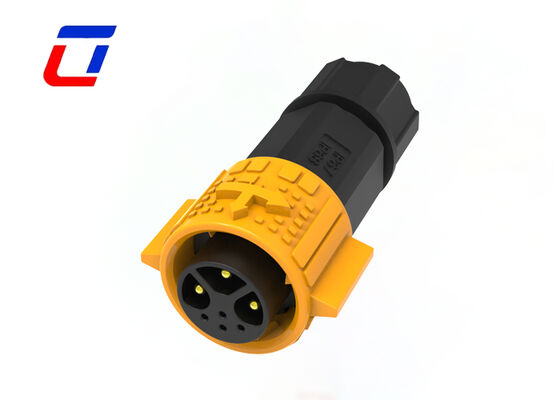

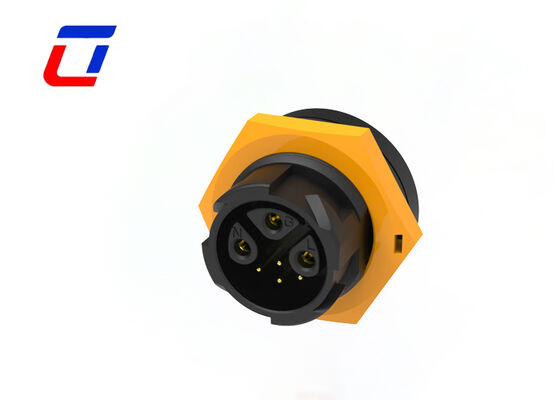

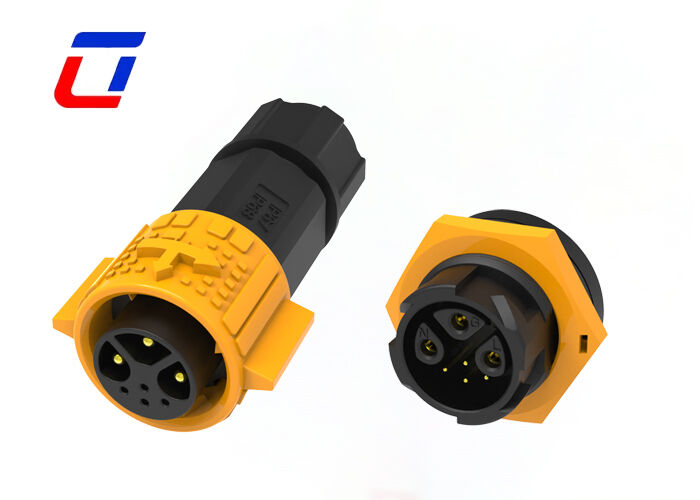

Name: Conector à prova d'água exterior M19 3+4 Pin IP67 Conector à prova d'água
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Produtos Conector impermeável do diodo emissor de luz

Conector à prova d'água exterior M19 3+4 Pin IP67 Conector à prova d'água

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M19

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	1Saco de plástico;2. Cartão;3.Segundo as exigências do cliente
Tempo de entrega:	3 a 6 dias úteis
Termos de pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Habilidade da fonte:	100000 pares Montly

Contato

Descrição de produto detalhada

Tensão nominal:	300 V	Classificação atual:	15+5A
Tipo de conector:	Conector rápido	Alfinete:	3+4 pinos
Material:	Nylon	Cor:	Vermelho Azul Branco Preto
Destacar:	Conector de fio à prova d'água M19 , Conector de placa à prova d'água IP67 , Conector LED à prova d'água exterior

Fio impermeável exterior do conector do Pin IP67 do conector M19 3+4 impermeável para embarcar

Descrição rápida

Os pinos de alimentação de 3 pinos são feitos de liga de cobre com alta condutividade, e a capacidade de carga de corrente de um único pino pode chegar a 15A, atendendo às necessidades de fonte de alimentação de equipamentos de média potência; os pinos de sinal de 4 pinos aumentam a capacidade anti-interferência por meio do design de sinal diferencial, adaptando-se a cenários como coleta de dados de sensores e feedback de status do equipamento. O espaçamento dos pinos está em conformidade com os padrões da indústria, garantindo uma correspondência precisa com os suportes da placa PCB e reduzindo erros de soldagem.

O conector adota uma estrutura dupla à prova d'água de "anel de vedação da caixa + luva de vedação do pino" e bloqueia efetivamente a intrusão de poeira. A caixa é feita de material PA66 reforçado resistente a UV, que ainda pode manter a estabilidade estrutural em baixas temperaturas de -40°C e altas temperaturas de 105°C, adaptando-se a condições de trabalho extremas ao ar livre, como chuva forte, tempestade de areia e alta temperatura.

Os pinos adotam um processo de formação de estampagem integrado, combinado com revestimento de ouro (espessura do revestimento ≥1,5μm), o que reduz efetivamente a resistência de contato para ≤5mΩ e reduz o risco de perda de energia e geração de calor. O conector tem uma vida útil de plug-in de mais de 10.000 vezes, e os pinos da extremidade da placa têm excelente resistência à dobra, que pode suportar leves vibrações e impactos durante o transporte e instalação do equipamento, garantindo estabilidade de uso a longo prazo.

Principais recursos

Sistema de liberação rápida push lock
Opções multic-core: 2 pinos, 3 pinos, 4 pinos, 5 pinos para alimentação
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin para sinal de potência combinado
6 pinos, 7 pinos, 8 pinos, 9 pinos, 10 pinos, 11 pinos, 12 pinos, 14 pinos, 16 pinos e 18 pinos para sinal disponível
Versão de montagem em campo: opções de fio a fio e fio a placa
Corrente nominal de 20A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo ao personalizado
OEM/ODM bem-vindo

Parâmetros Elétricos
Nnúmero de poloneses	3+4 pinos
Classificação atual	15A máx.
Classificação de tensão	300 VCA máx.
Tensão de durabilidade	1500 VCA @ 60 s.

Parâmetros Técnicos
Resistência de contato	10 mΩ máx.
Estrutura de Isolamento	500 MΩ a 500 VCC
Temperatura operacional	-40°C ~ +105°C
Classe IP	IP67 (1m/30min) quando acoplado
Material do molde	PA66
Material de contato/terminal	Latão banhado a ouro
Material de vedação	Silicone

Indústrias de aplicação

Luzes de crescimento
Aplicativo de comunicações
máquinas de codificação de produtos
codificação de produto de inventário
sistemas de jato de tinta
Sistema solar
equipamento industrial de jato de tinta
Equipamento de energia elétrica
Equipamento de laboratório forense e de patologia
Equipamento de comunicação
Máquinas pesadas

Parâmetros de Operação
Classificação de tensão	600 VCA máx.
Classificação atual	15A máx.
Tamanho mínimo do fio DE	3,0 mm ~ 6,0 mm
Tamanho máximo do fio OD	8,0 mm ~ 10,0 mm
Área máxima da seção transversal do cabo	0,5mm²~ 2,5 mm²

Esboço de projeto

Conector à prova d'água exterior M19 3+4 Pin IP67 Conector à prova d'água 0

Conector à prova d'água exterior M19 3+4 Pin IP67 Conector à prova d'água 2

Perguntas frequentes

1. Q: Você é uma fábrica ou empresa comercial?
R: Somos uma fábrica. Localizado no Parque Industrial Ulinkcon, distrito de Bao'an, Shenzhen, China

2.Como faço um pedido? Qual é o processo?
UM: O processo de pedido é simples: 1) Confirme os detalhes do produto e obtenha uma fatura pró-forma (PI); 2) Efetue o pagamento inicial conforme combinado; 3) Iniciamos a produção e atualizamos você com o progresso; 4) Pague o saldo antes do envio; 5) Organize a entrega e forneça informações de rastreamento.

3. P: Como posso obter amostras?

R: É uma honra oferecer-lhe amostras, e o frete deve ser pago por você mesmo. Você pode me informar seu número de correio e seu endereço detalhado, então posso enviar uma amostra imediatamente.

4. P: Quantos materiais você pode fornecer?
R: Existem alguns materiais diferentes do conector e do cabo, geralmente usamos material de PVC/Nylon para o conector do produto, material de PVC/Borracha/Silicone foi usado no cabo. Claro que também podemos, de acordo com suas necessidades, escolher o material.
