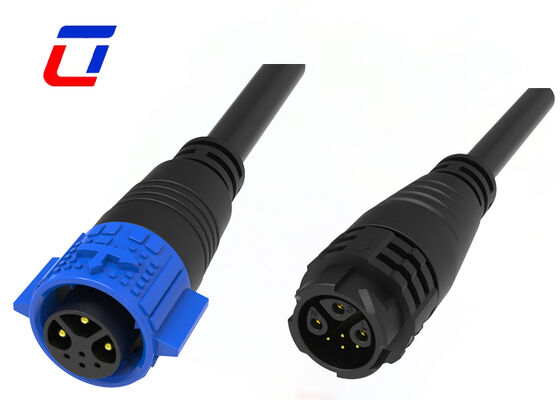

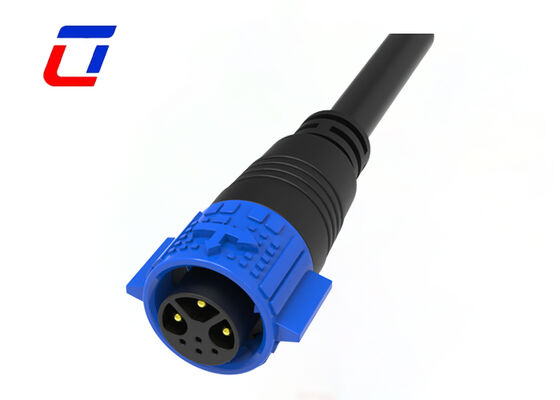

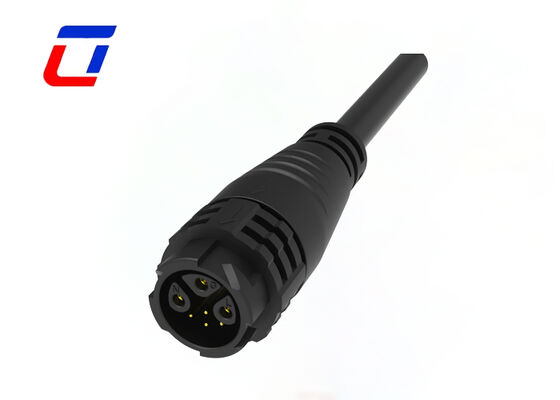

Name: Conector de fio macho M19 de 3+4 pinos para fêmea, conector rápido à prova d'água para exteriores
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Produtos conector de cabo impermeável

Conector de fio macho M19 de 3+4 pinos para fêmea, conector rápido à prova d'água para exteriores

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M19

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	1. Saco plástico; 2. Caixa; 3. Conforme as necessidades do cliente
Tempo de entrega:	3 a 6 dias úteis
Termos de pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Habilidade da fonte:	100.000 pares mensais

Contato

Descrição de produto detalhada

Tensão nominal:	300 V	Classificação atual:	15+5A
Tipo de conector:	Conector rápido	Alfinete:	3+4 pinos
Material:	Nylon	Classificação resistente a chamas:	UL94-V0
Destacar:	Conector de fio à prova d'água M19 , conector de cabo de bloqueio rápido , conector de 3+4 pinos para exteriores

Conector à prova d'água exterior M19 3+4 Pin IP67 Conector à prova d'água

Descrição rápida

Os 3 pinos de alimentação são fabricados a partir de uma liga de cobre de alta condutividade, com uma capacidade de carga de corrente de um único pinho de até 15A, satisfazendo plenamente os requisitos de alimentação de dispositivos de média potência.Entretanto..., os 4 pinos de sinal adotam uma configuração de sinal diferencial para aumentar o desempenho anti-interferência,tornando-os adequados para cenários de aplicação como aquisição de dados de sensores e feedback sobre o estado do equipamentoCompatível com o espaçamento dos pinos padrão industrial, o conector garante um alinhamento preciso com as almofadas de placa de PCB, minimizando assim os erros de solda durante a montagem.

Equipado com uma estrutura à prova d'água dupla que combina "anel de vedação da habitação + manga de vedação de alfinete", o conector consegue uma proteção confiável contra a entrada de poeira.A sua caixa é fabricada a partir de material reforçado PA66 resistente aos raios UV, que mantém a integridade estrutural mesmo em condições de temperatura extrema, variando de -40°C a 105°C.Este projeto robusto permite que o conector se adapte a ambientes de trabalho ao ar livre duros, como chuvas fortes, tempestades de areia e exposição a altas temperaturas.

Os pinos são produzidos através de um processo de estampagem integrado e apresentam uma chapa de ouro com uma espessura não inferior a 1,5 μm. Esta combinação reduz efetivamente a resistência de contacto para ≤ 5 mΩ,redução dos riscos de perda de energia e de geração de calorCom uma vida útil do plug-in superior a 10 000 ciclos, os pinos de ponta do conector apresentam uma excelente resistência à flexão.com um comprimento de 10 mm ou mais, mas não superior a 50 mm,, garantindo assim a estabilidade operacional a longo prazo.

Principais características

Sistema de bloqueio por empurrão e liberação rápida
Opções multi-core: 2Pin, 3Pin, 4Pin, 5Pin para energia
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin para sinal de potência combinado
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin para sinal disponível
Versão de montagem em campo:opções de fio para fio e fio para placa
Corrente nominal 20A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo a ser personalizado
OEM/ODM são bem-vindos

Parâmetros elétricos
Number de poloneses	3+4Pin
Classificação atual	15A no máximo.
Nomenclatura de tensão	300VAC no máximo
Durabilidade Tensão	1500VAC @ 60 s.

Parâmetros técnicos
Resistência ao contacto	10 mΩ no máximo
Estrutura de isolamento	500 MΩ a 500 VDC
Temperatura de funcionamento	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando acoplado
Material de mofo	PA66
Material de contacto/terminal	Brasão revestido de ouro
Material do selo	De fibras sintéticas

Indústrias de aplicação

Luzes de crescimento
Aplicação das comunicações
Máquinas de codificação de produtos
Código do produto do inventário
Sistemas de jato de tinta
Sistema Solar
Equipamento de jato de tinta industrial
Equipamento de energia elétrica
Equipamento forense e patológico de laboratório
Equipamento de comunicações
Máquinas e aparelhos pesados

Parâmetros de operação
Nomenclatura de tensão	600VAC no máximo
Classificação atual	15A no máximo
Dimensão do fio min.	3.0 mm ~ 6.0 mm
Tamanho máximo do fio	8.0 mm ~ 10.0 mm
Área de secção transversal máxima do cabo	0.5 mm²- 2,5 mm.²

Esboço do projeto

Conector de fio macho M19 de 3+4 pinos para fêmea, conector rápido à prova d'água para exteriores 0

Conector de fio macho M19 de 3+4 pinos para fêmea, conector rápido à prova d'água para exteriores 2

Perguntas frequentes

1P: É uma fábrica ou uma empresa comercial?
R: Somos uma fábrica localizada no Parque Industrial Ulinkcon, distrito de Bao'an, Shenzhen, China.

2Aceita outras moedas de pagamento além do USD?
A: Nossa moeda padrão é USD, mas também podemos aceitar EUR, GBP ou outras principais moedas. Por favor, confirme a taxa de câmbio com nossa equipe de vendas ao fazer o pedido.

3P: Como posso obter amostras?

R: É minha honra oferecer-lhe amostras, e o frete deve ser pago por si mesmo. Você pode me dizer o seu número de correio e o seu endereço de detalhe, então eu posso enviar-lhe uma amostra de uma vez.

4Q: Quantos materiais pode fornecer?
R: Há alguns materiais diferentes de conector e cabo, geralmente usamos material PVC/Nylon para conector do produto, material PVC/Rubber/Silicone foi usado no cabo.Claro que também podemos de acordo com as suas exigências para escolher o material.
