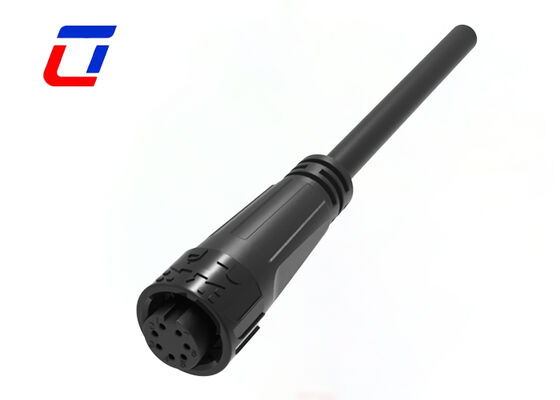

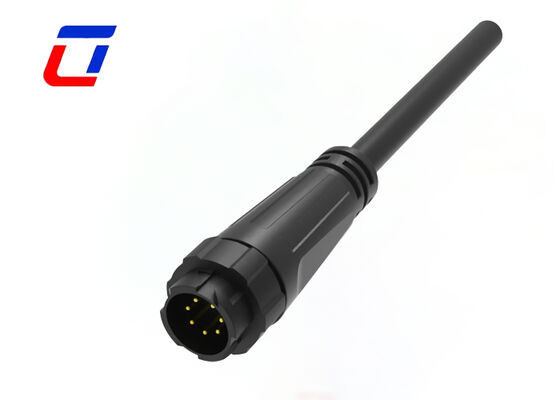

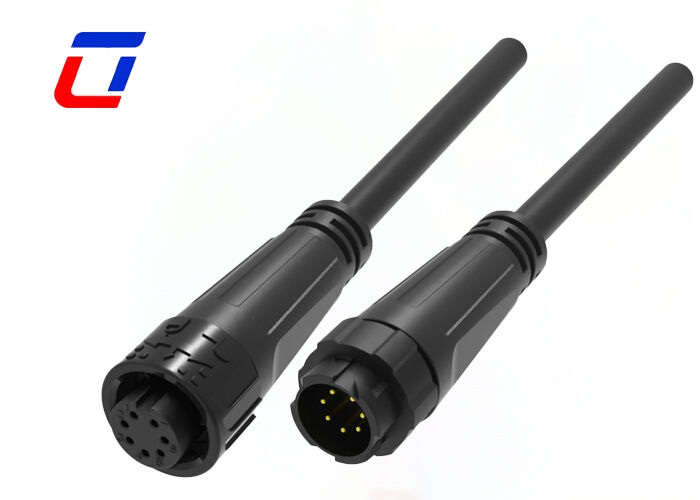

Conector de Dados Industrial Impermeável M16 de 7 Pinos
Visão Geral do Produto
Conectores Automotivos M16 Macho Fêmea de 7 Pinos projetados para transmissão de sinal de baixa potência com desempenho confiável em ambientes industriais exigentes.
Principais Características
- Sistema de liberação rápida com trava por pressão para fácil instalação
- Múltiplas opções de núcleo: configurações de 2 pinos, 3 pinos, 4 pinos, 5 pinos, 7 pinos, 8 pinos, 2+4 pinos
- Versões de montagem em campo: fio a fio e fio a placa
- Serviço de montagem de cabos suportado com opções personalizadas disponíveis
- Serviços OEM/ODM bem-vindos
Descrição do Produto
Projetado para várias aplicações de transmissão de dados, este conector à prova d'água M16 de 7 pinos é construído em plástico de engenharia PA66 durável. Certificado CE com compatibilidade de baixa tensão de 60V, serve como uma solução de conexão confiável para cabos de dados de baixa tensão. O layout preciso de 7 pinos permite a transmissão independente e síncrona de dados multicanais, enquanto o design de plugue rápido macho-fêmea garante fiação eficiente e conveniência de manutenção.
Com excelente desempenho à prova d'água e capacidades anti-interferência, este conector mantém a transmissão de dados estável em ambientes complexos. Os contatos de 7 pinos apresentam liga de cobre de alta pureza com tecnologia banhada a ouro, mantendo a resistência de contato dentro de ≤10mΩ para minimizar a perda de transmissão e garantir a integridade completa do sinal para dados de sensores e comandos de controle.
O conector atende aos padrões IP67 à prova d'água e poeira por meio de um sistema de proteção dupla que combina anéis de vedação de borracha profissionais e estruturas de travamento por rosca. Isso bloqueia efetivamente a água da chuva, vapor úmido e poeira ambiental, tornando-o adequado para aplicações externas e de alta umidade. Certificado CE com uma tensão de trabalho nominal de 60V e corrente nominal de 5A, ele fornece fortes capacidades anti-interferência eletromagnética para transmissão confiável de dados de baixa tensão.
Parâmetros Elétricos
| Número de Pólos |
7 Pinos |
| Classificação de Corrente |
5A máx. |
| Classificação de Tensão |
60VAC máx |
| Tensão de Durabilidade |
500VAC @ 60 s. |
Indústrias de Aplicação
- Luzes de Crescimento
- Equipamentos de Comunicação
- Máquinas de Codificação de Produtos
- Sistemas de Codificação de Produtos de Inventário
- Sistemas de Jato de Tinta
- Sistemas Solares
- Equipamentos Industriais de Jato de Tinta
- Equipamentos de Energia Elétrica
- Equipamentos Forenses e de Patologia Laboratorial
- Equipamentos de Comunicação
- Máquinas Pesadas
Parâmetros Técnicos
| Resistência de Contato |
10 mΩ máx |
| Estrutura de Isolamento |
500 MΩ a 500VDC |
| Temperatura de Operação |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando acoplado |
| Material do Molde |
PA66 |
| Material de Contato/Terminal |
Latão banhado a ouro |
| Material de Vedação |
Silicone |
Parâmetros de Operação
| Classificação de Tensão |
300VAC máx |
| Classificação de Corrente |
5A máx |
| Diâmetro Externo Mínimo do Fio |
3,0 mm ~ 6,0 mm |
| Diâmetro Externo Máximo do Fio |
8,0 mm ~ 10,0 mm |
| Área da Seção Transversal Máxima do Cabo |
0,5 mm² ~ 2,5 mm² |
Especificações de Design
