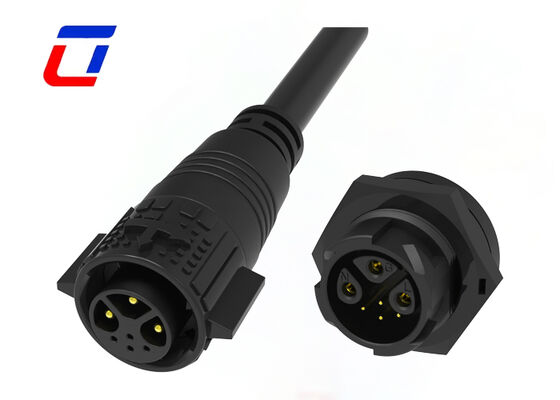

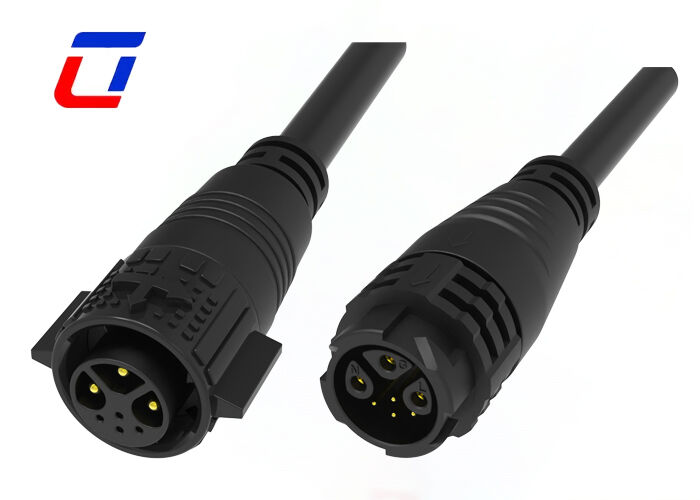

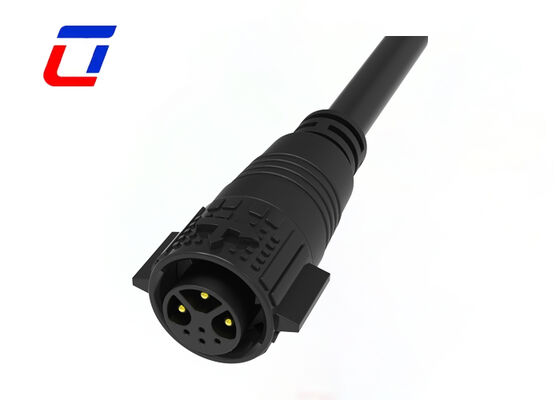

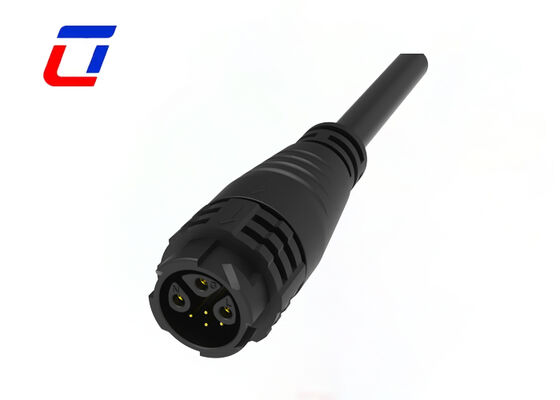

Name: M19 3+4 pinos à prova d'água conectores de fio 15A+5A 300V IP67 conector fêmea masculino multipin
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Produtos conector de cabo impermeável

M19 3+4 pinos à prova d'água conectores de fio 15A+5A 300V IP67 conector fêmea masculino multipin

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M19

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	1. Saco plástico; 2. Caixa; 3. Conforme as necessidades do cliente
Tempo de entrega:	3 a 6 dias úteis
Termos de pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Habilidade da fonte:	100.000 pares mensais

Contato

Descrição de produto detalhada

Alfinete:	3+4 pinos	Tensão nominal:	300 V
Classificação atual:	20A	Material:	Nylon
Nível de proteção:	IP67	Temperatura:	-40~+105℃
Destacar:	Conectores de fio à prova d'água M19 IP67 , conector de cabo à prova d'água de 3 + 4 pinos , conector à prova d'água masculino e feminino 300V

M19 conector fêmea masculino 300V exterior 3+4 Pin Power And Signal Connector

Visão geral do produto

O conector de fio macho e fêmea à prova d'água M19 de 3 + 4 pinos IP67 é uma solução de conexão híbrida de corrente dividida com design exclusivo. Diferente dos conectores convencionais com especificação de corrente unificada, possui design de carga de corrente diferenciado: 3 pinos suportam fonte de alimentação principal de alta corrente de 15A, enquanto 4 pinos lidam com sinal de baixa corrente de 5A e transmissão de energia auxiliar. Classificado com resistência de tensão de 300 V e equipado com desempenho totalmente à prova d'água IP67 e estrutura de travamento sem ferramentas, este conector atende perfeitamente às demandas duplas de fonte de alimentação de alta potência e transmissão de sinal de precisão para equipamentos híbridos, otimizando bastante o layout da fiação interna.

Descrição rápida

Design de corrente dividida 3+4 para correspondência dupla de potência e sinal: O agrupamento científico de pinos separa o circuito de alimentação e o circuito de sinal de forma independente. O grupo de alta potência de 3 pinos garante saída de corrente contínua estável de 15A para operação do equipamento principal; o grupo auxiliar de 4 pinos suporta transmissão de baixa corrente 5A para sensores e sinais de controle. O isolamento físico evita conflitos de carga e diafonia de sinal, garantindo estabilidade de energia e precisão de sinal.
Resistência de alta tensão 300V para segurança industrial: Adotando uma estrutura de isolamento integrada espessada, o conector suporta tensão nominal de até 300 V e resiste a picos de tensão instantâneos e flutuações do circuito. Ele evita efetivamente vazamentos elétricos, curtos-circuitos e quebras de isolamento, proporcionando segurança elétrica confiável para equipamentos elétricos industriais e externos.
IP67 Proteção total à prova d'água e à prova de poeira: O design de vedação anular multicamadas proporciona proteção totalmente fechada após o acasalamento macho-fêmea. Bloqueia completamente a imersão em água da chuva, o acúmulo de poeira, a umidade e a contaminação por óleo leve, adaptando-se à operação estável de longo prazo em ambientes de trabalho úmidos, empoeirados e ao ar livre.
Estrutura de travamento automático e antivibração sem ferramentas: A correspondência precisa entre macho e fêmea garante um encaixe suave e um encaixe justo. O mecanismo de travamento automático da fivela atualizado permite o travamento automático após a inserção. Com excelente capacidade anti-afrouxamento e antivibração, evita efetivamente conexões intermitentes causadas por vibração do equipamento e tração de cabos.
Ampla resistência à temperatura e longa vida útil: Feito de plástico de engenharia modificado resistente às intempéries e terminais condutores anti-oxidação, funciona de forma estável de -40 ℃ a + 105 ℃. Resiste a rachaduras em baixa temperatura, envelhecimento em alta temperatura, radiação UV e corrosão leve, adequado para diversas condições de trabalho regionais e ambientais.

Principais recursos

Sistema de liberação rápida push lock
Opções multic-core: 2 pinos, 3 pinos, 4 pinos, 5 pinos para alimentação
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin para sinal de potência combinado
6 pinos, 7 pinos, 8 pinos, 9 pinos, 10 pinos, 11 pinos, 12 pinos, 14 pinos, 16 pinos e 18 pinos para sinal disponível
Versão de montagem em campo: opções fio a fio e fio a placa
Corrente nominal de 20A para trabalho prolongado
Serviço de montagem de cabos suportado
OEM/ODM bem-vindo

Especificações Técnicas

Parâmetros Elétricos
Número de poloneses	3+4 pinos
Classificação atual	20A máx.
Classificação de tensão	300 VCA máx.
Tensão de durabilidade	1500 VCA @ 60 s.
Parâmetros Técnicos
Resistência de contato	10 mΩ máx.
Estrutura de Isolamento	500 MΩ a 500 VCC
Temperatura operacional	-40°C ~ +105°C
Classe IP	IP67 (1m/30min) quando acoplado
Material do molde	PA66
Material de contato/terminal	Latão banhado a ouro
Material de vedação	Silicone

Indústrias de aplicação

Luzes de crescimento
Aplicativo de comunicações
Máquinas de codificação de produtos
Codificação de produto de estoque
Sistemas jato de tinta
Sistema solar
Equipamentos industriais de jato de tinta
Equipamento de energia elétrica
Equipamento de laboratório forense e de patologia
Equipamento de comunicação
Máquinas pesadas

Parâmetros de Operação

Classificação de tensão	600 VCA máx.
Classificação atual	20A máx.
Tamanho mínimo do fio DE	3,0 mm ~ 6,0 mm
Tamanho máximo do fio OD	8,0 mm ~ 10,0 mm
Máx. Área da seção transversal do cabo	0,5 mm² ~ 2,5 mm²

Esboço de projeto

Perguntas frequentes

P: Você é uma fábrica ou empresa comercial?

R: Somos uma fábrica. Localizado no Parque Industrial Ulinkcon, distrito de Bao'an, Shenzhen, China

P: Quem é responsável pelo desembaraço aduaneiro? Você fornece os documentos necessários?

R: Forneceremos documentos completos de desembaraço aduaneiro (fatura comercial, lista de embalagem, conhecimento de embarque, relatórios de certificação). As taxas e impostos de desembaraço aduaneiro são suportados pelo comprador (termos EXW/FOB). Podemos ajudar na preparação de documentos, se necessário.

P: Como rastrear minha remessa?

R: Assim que as mercadorias forem enviadas, enviaremos o número de rastreamento e o link da plataforma logística. Você pode acompanhar o status em tempo real online ou entrar em contato com nossa equipe para atualizações.
