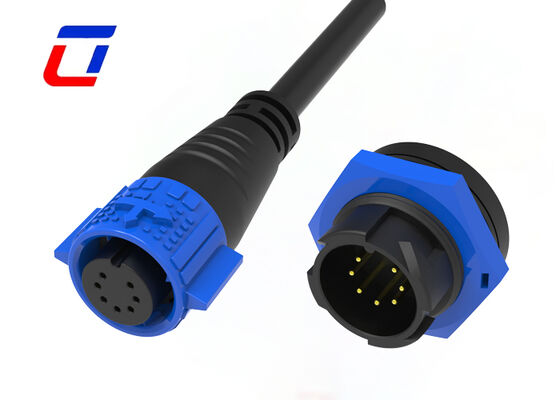

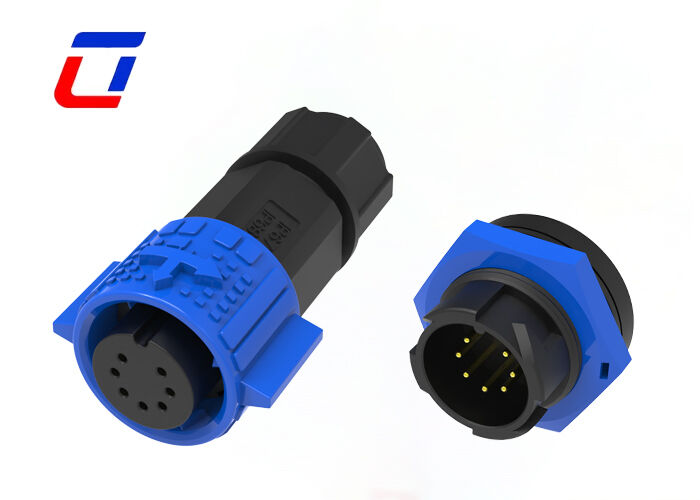

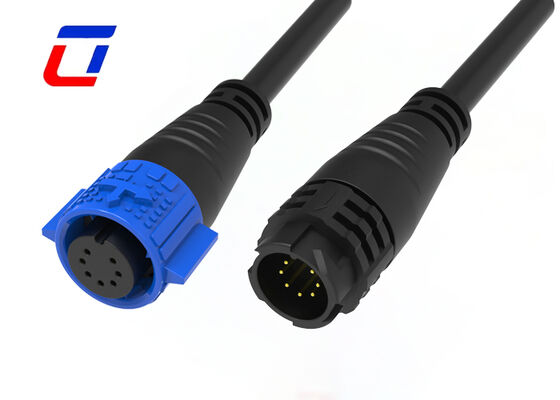

Name: 300V 5A 7 pin conector à prova d'água M19 plástico macho fêmea fio de dados para a placa conector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Produtos Conector impermeável do diodo emissor de luz

300V 5A 7 pin conector à prova d'água M19 plástico macho fêmea fio de dados para a placa conector

Detalhes do produto:

Lugar de origem:	Shenzhen,China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M19

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	1. Saco plástico; 2. Caixa; 3. Conforme as necessidades do cliente
Tempo de entrega:	3 a 6 dias úteis
Termos de pagamento:	T/T, D/P, L/C, D/A, Western Union,
Habilidade da fonte:	100.000 pares mensais

Contato

Descrição de produto detalhada

Nome:	Conector de dados de 7 pinos	Tensão nominal:	300 V
Classificação atual:	5A	Tipo de conector:	fio a embarcar
Material:	Nylon e latão banhado a ouro	Cor:	Azul
Destacar:	Conector à prova d'água de 300 V 5A , Conector de arame M19 de 7 pinos , Conector de placa de dados à prova d'água

Conector à Prova d'Água M19 de Plástico Macho e Fêmea de 300V 5A com 7 Pinos para Conexão de Dados à Placa

Descrição Rápida

O conector à prova d'água M19 de 7 pinos para fio-placa da Ulinkcon é desenvolvido profissionalmente para transmissão de sinais de dados de baixa tensão. Classificado com resistência de tensão de 300V e corrente de 5A, adota uma estrutura de acoplamento totalmente plástica, macho e fêmea, com características de conexão de sinal leve e precisa. Diferente dos conectores de energia de alta corrente, ele se concentra no acoplamento de sinais entre cabos externos de equipamentos e placas-mãe internas, oferecendo conexão confiável à prova d'água, à prova de poeira e de alta precisão para controle industrial e dispositivos inteligentes externos.

Transmissão de Sinal de Precisão de 7 PinosO layout organizado de 7 pinos é especialmente projetado para transmissão de sinais de baixa tensão multicanal, sem pinos de energia redundantes. O espaçamento preciso dos pinos garante a coleta e transmissão estável de instruções do equipamento e feedback de dados, realizando saída síncrona de múltiplos sinais e simplificando o layout da fiação interna.
Resistência a Alta Tensão de 300V e Carga Estável de 5ACom excelente resistência à tensão de isolamento de 300V e corrente nominal de 5A, atende perfeitamente aos requisitos de trabalho de circuitos de sinal de baixa tensão e circuitos de alimentação auxiliares. Ele efetivamente previne falhas de alta tensão, vazamentos elétricos e curtos-circuitos, garantindo a operação segura de longo prazo do equipamento.
Design Profissional de Acoplamento Fio-PlacaAdota estrutura padrão macho e fêmea fio-placa, suportando fiação de cabo em um lado e soldagem/conexão em placa PCB no outro lado. Ele se encaixa perfeitamente com a integração da placa-mãe do equipamento, adequado para montagem automatizada e fiação modular com alta precisão de encaixe.
Corpo Isolante Leve Totalmente PlásticoFeito de plástico isolante de alta resistência, sem partes metálicas expostas, apresentando isolamento superior e resistência à tensão. O design leve evita carga extra no equipamento, é anti-colisão e anti-deformação, ideal para instalação embutida e espaços de trabalho estreitos.
Desempenho Eficaz à Prova d'Água e PoeiraEquipado com juntas de vedação personalizadas de alta elasticidade para um ajuste apertado. Ele bloqueia efetivamente a entrada de poeira, água de respingo e umidade, protegendo os circuitos internos e externos do equipamento contra mau contato e desconexão de sinal causados por umidade e acúmulo de poeira.
Bloqueio Anti-Inversão e Travamento à Prova de VibraçãoEstrutura de posicionamento macho-fêmea à prova de falhas integrada evita inserção reversa e incorreta. O design de travamento por clique garante uma conexão firme contra vibrações e força de tração leve, mantendo a condução de sinal contínua e estável durante a operação do equipamento.
Ampla Compatibilidade e Rigoroso Controle de Qualidade de FábricaAmplamente aplicado em dispositivos inteligentes externos, instrumentos industriais, equipamentos de iluminação mini LED, sensores de segurança e módulos de casa inteligente. Todos os conectores passam por testes rigorosos de resistência à tensão, continuidade, desempenho à prova d'água e durabilidade de plugue, suportando produção em massa estável e pedidos personalizados.

Principais Características

Sistema de liberação rápida por pressão
Opções multicore: 2 pinos, 3 pinos, 4 pinos, 5 pinos para energia
3+2 pinos, 3+3 pinos, 3+4 pinos, 3+5 pinos, 3+9 pinos e 2+20 pinos para combinação de sinal de energia
6 pinos, 7 pinos, 8 pinos, 9 pinos, 10 pinos, 11 pinos, 12 pinos, 14 pinos, 16 pinos e 18 pinos disponíveis para sinal
Versão de montagem em campo: opções de fio a fio e fio a placa
Corrente nominal de 5A para trabalho de longa duração
Serviço de montagem de cabos suportado, bem-vindo para personalizar
OEM/ODM bem-vindo

Indústrias de Aplicação

Luzes de Crescimento
Aplicação de Comunicações
máquinas de codificação de produtos
codificação de produtos de inventário
sistemas de jato de tinta
Sistema Solar
equipamentos industriais de jato de tinta
Equipamentos de energia elétrica
Equipamentos forenses e de patologia de laboratório
Equipamentos de comunicação
Maquinário pesado

Parâmetros Elétricos
Número de Polos	7 pinos
Corrente Nominal	5A máx.
Tensão Nominal	300VAC máx.
Tensão de Durabilidade	1500VAC @ 60 s.

Parâmetros Técnicos
Resistência de Contato	10 mΩ máx.
Estrutura de Isolamento	500 MΩ a 500VDC
Temperatura de Operação	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando acoplado
Material do Molde	PA66
Material do Contato/Terminal	Latão Banhado a Ouro
Material da Vedação	Silicone

Parâmetros de Operação
Tensão Nominal	300VAC máx.
Corrente Nominal	5A máx.
OD Mínimo do Fio	3.0mm ~ 6.0mm
OD Máximo do Fio	8.0mm ~ 10.0mm
Área Máxima da Seção Transversal do Cabo	0.5mm² ~ 2.5mm²

Esboço de Design

FAQ

1. P: Vocês são uma fábrica ou empresa comercial?
R: Somos uma fábrica. Localizada no Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China

2. P: Como comprar seus produtos?
R: Você precisa fazer o seguinte:
* Confirmar a Corrente Nominal e o Número de Contatos
* Confirmar o estilo de montagem
* Confirmar a bitola do fio do cabo
* Confirmar o Comprimento e Material do Cabo.

3. P: Como vocês garantem a qualidade do produto?

R: Implementamos um rigoroso controle de qualidade em todo o processo de produção: inspeção de matéria-prima, testes em linha e inspeção final por amostragem. Todos os produtos vêm com garantia de 12 meses contra defeitos de fabricação.

4. P: Quantos materiais vocês podem fornecer?
R: Existem alguns materiais diferentes para o conector e o cabo, geralmente usamos material de PVC/Nylon para produzir o conector, material de PVC/Borracha/Silicone foi usado no cabo. Claro, também podemos escolher o material de acordo com suas necessidades.
