Name: 3+13 Pin M25 Multi Pin Conector Macho Conector Feminino PA66 Impermeável 300V Push Lock Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Produtos Conector impermeável do diodo emissor de luz

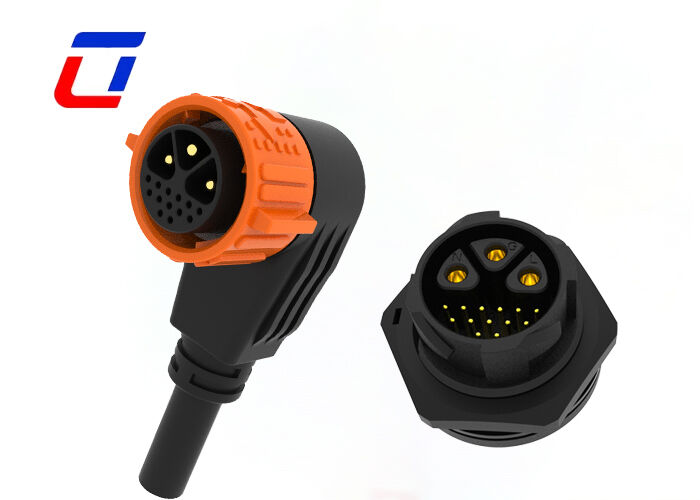

3+13 Pin M25 Multi Pin Conector Macho Conector Feminino PA66 Impermeável 300V Push Lock Connector

Detalhes do produto:

Lugar de origem:	China
Marca:	Ulinkcon
Certificação:	CE/Rohs/TUV/UL
Número do modelo:	M25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	caixa
Tempo de entrega:	5 a 8 dias úteis
Termos de pagamento:	T/T, D/A, D/P, , L/C
Habilidade da fonte:	100000 pares por mês

Contato

Descrição de produto detalhada

Número de pinos:	3+13 PINOS	Atual:	15A+5A
Classificação resistente a chamas:	UL94-V0	Faixa de temperatura:	-40℃~+105℃
Material de habitação:	PA66	material de contato:	Latão banhado a ouro
Destacar:	Conector de bloqueio por empurrão à prova d'água M25 , Conector masculino-feminino multi-pin PA66 , Conector LED à prova d'água de 300 V

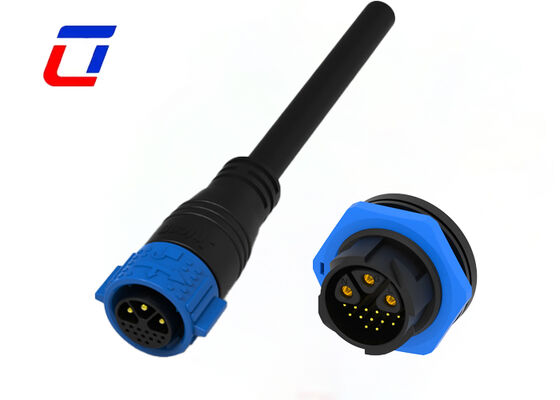

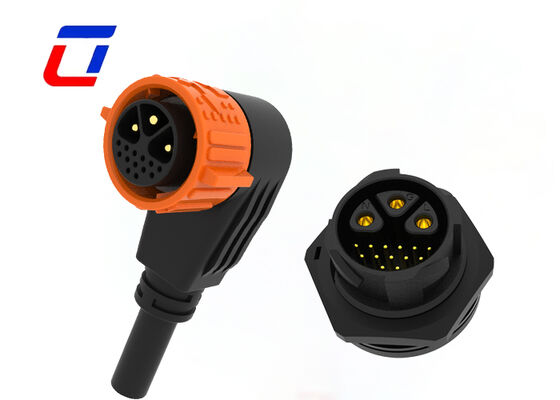

3+13 Pin M25 Multi Pin Conector Macho Conector Feminino PA66 Impermeável 300V Push Lock Connector

Principais características

Sistema de bloqueio por empurrão e liberação rápida
Opções multicore: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin e 2+20Pin
Versão de montagem em campo:opções de fio para fio e fio para placa
Corrente nominal 20A para trabalho prolongado
Serviço de montagem de cabos suportado, bem-vindo a ser personalizado
OEM/ODM são bem-vindos

Detalhes rápidos do 16PinConector macho fêmea

3+13 Pin Design de partição para transmissão isolada: Adotando uma estrutura científica de partição de 3+13 pinos, os canais de alimentação e os canais de sinal são fisicamente isolados sem transmissão.enquanto 13 pinos de sinal de alta densidade suportam transmissão paralela de múltiplos sinais de controleO projeto integrado multicanal simplifica a fiação de equipamentos complexos e resolve o problema das interfaces insuficientes para dispositivos multicinais.
300V Alta Tensão de Resistência para Segurança de Baixa TensãoO conector é perfeitamente adequado para várias condições de trabalho de baixa tensão industriais e civis.Otimizado espaçamento de isolamento de alfinetes efetivamente impede o arrebatamentoO sistema garante uma eletrificação estável a longo prazo e assegura a dupla segurança do fornecimento de energia e da transmissão de sinal.
Casas PA66 modificadas de qualidade industrial: Integralmente moldeado por injecção com material de nylon modificado PA66 de alta qualidade, a caixa apresenta elevada rigidez, forte resistência e excelente resistência à compressão e ao impacto.Com retardo de chama UL94 V0, isolamento superior, resistência à temperatura, resistência ao envelhecimento e resistência ao óleo, adapta-se a ambientes interiores e exteriores adversos e oferece uma longa vida útil.
Proteção à prova de água e poeira totalmente fechada: O conector, equipado com um anel de vedação integrado de alta elasticidade e uma estrutura de bloqueio de empuxo bem ajustada, forma uma barreira protetora totalmente fechada após a acoplagem.humidade, a intrusão de poeira e óleo, evitando a oxidação por contacto, a má ligação e falhas de curto-circuito para uma operação estável em todos os climas em cenários úmidos, empoeirados e ao ar livre.
Estrutura de bloqueio anti-vibração sem ferramentas: Com um projeto profissional de auto-bloqueio sem fios, os conectores masculinos e femininos podem ser bloqueados automaticamente por simples empurrão para uma conexão firme e estável.Optimizado para vibração do equipamento e puxa externaO design press-to-release permite uma rápida montagem e desmontagem manual sem ferramentas, melhorando muito a eficiência da produção e da manutenção.
Conectores masculinos e femininos compatíveis: Fornecido com conjuntos completos de cabos masculinos e femininos para extensão flexível de cabos, transferência de equipamentos e expansão de linhas.É altamente compatível com os acessórios de correspondência convencionais do mercado, fácil de substituir e amplamente aplicável para acoplagem integrada de vários equipamentos elétricos de baixa tensão com vários sinais.

Indústrias de aplicação

Aplicação das comunicações
Máquinas de codificação de produtos
Código do produto do inventário
Sistemas de jato de tinta
Sistema Solar
Equipamento de jato de tinta industrial
Equipamento de energia elétrica
Equipamento forense e patológico de laboratório
Equipamento de comunicações
Máquinas e aparelhos pesados

Características do tipo de produto
Sistema de conectores	Cable-to-board
Selado	- Sim, sim.
Conector e contato termina para	Fios e cabos
Tipo de conector circular	Plug, recipiente
Tipo de concha	Concha de plástico
Tipo de produto	Kit de conectores
Características de configuração
Número de posições	3+13
Número de posições de sinalização	13
Contatos pré-carregados	- Sim, sim.
Características elétricas
Voltagem de funcionamento (VAC)	300 volts no máximo.
Voltagem de funcionamento (VDC)	300 volts no máximo.
Características do corpo
Material da concha	PA66
Material de isolamento do conector circular	Termoplásticos com baixo risco de incêndio
Hermeticamente selado	- Sim, sim.
Estilo de entrada	Lado
Tipo de protecção ambiental	Elastômeros selados, hermeticamente selados
Material do anel O	Elastômeros selados, hermeticamente selados
Protecção do ambiente	- Sim, sim.
Características de contato
Corrente de contato nominal (máximo) (A).	15A no máximo.
Tipo de contacto do conector circular	Conexão de pin
Fixação mecânica
Tipo de montagem do conector	Instalação de cabo (suspenso livre)
Tipo de alinhamento de acasalamento	Com teclado
Conservação do acasalamento	Com
Dimensões
Tamanho do fio (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Condições de utilização
Intervalo de temperatura de funcionamento (°C)	-40 ~ 105°C
Nível de vedação de água IP	IP67
Nível de vedação de poeira IP	6
Normas do sector
Classificação UL de inflamabilidade	UL 94V-0

Mais detalhes técnicos

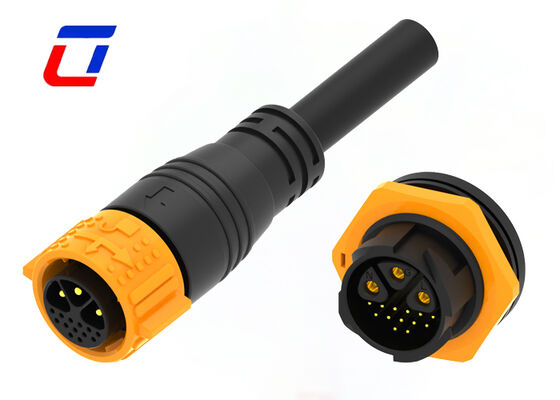

3+13 Pin M25 Multi Pin Conector Macho Conector Feminino PA66 Impermeável 300V Push Lock Connector

Perguntas frequentes

P1:Qual é a tensão nominal?

A1:Tensão nominal também conhecida como tensão de funcionamento, que depende principalmente do material de isolamento do conector utilizado, do espaçamento entre o tamanho do contacto.Alguns dos componentes ou dispositivos em tensão inferior à sua tensão nominal podem não ser completados para as suas funções..

Q2: Como faço um pedido?

A2: O processo de encomenda é simples: 1) Confirmar os detalhes do produto e obter uma fatura proforma (PI); 2) Fazer o pagamento inicial como acordado; 3) Começar a produção e atualizar com o progresso;4) Pagar o saldo antes do envio5) Organizar a entrega e fornecer informações de acompanhamento.

P3: Posso ter um rótulo personalizado?

A3: Sim, é claro, você pode fazer sua própria etiqueta privada e embalagem, se você precisa projetar a embalagem, também temos designer profissional para servi-lo.

etiqueta:
